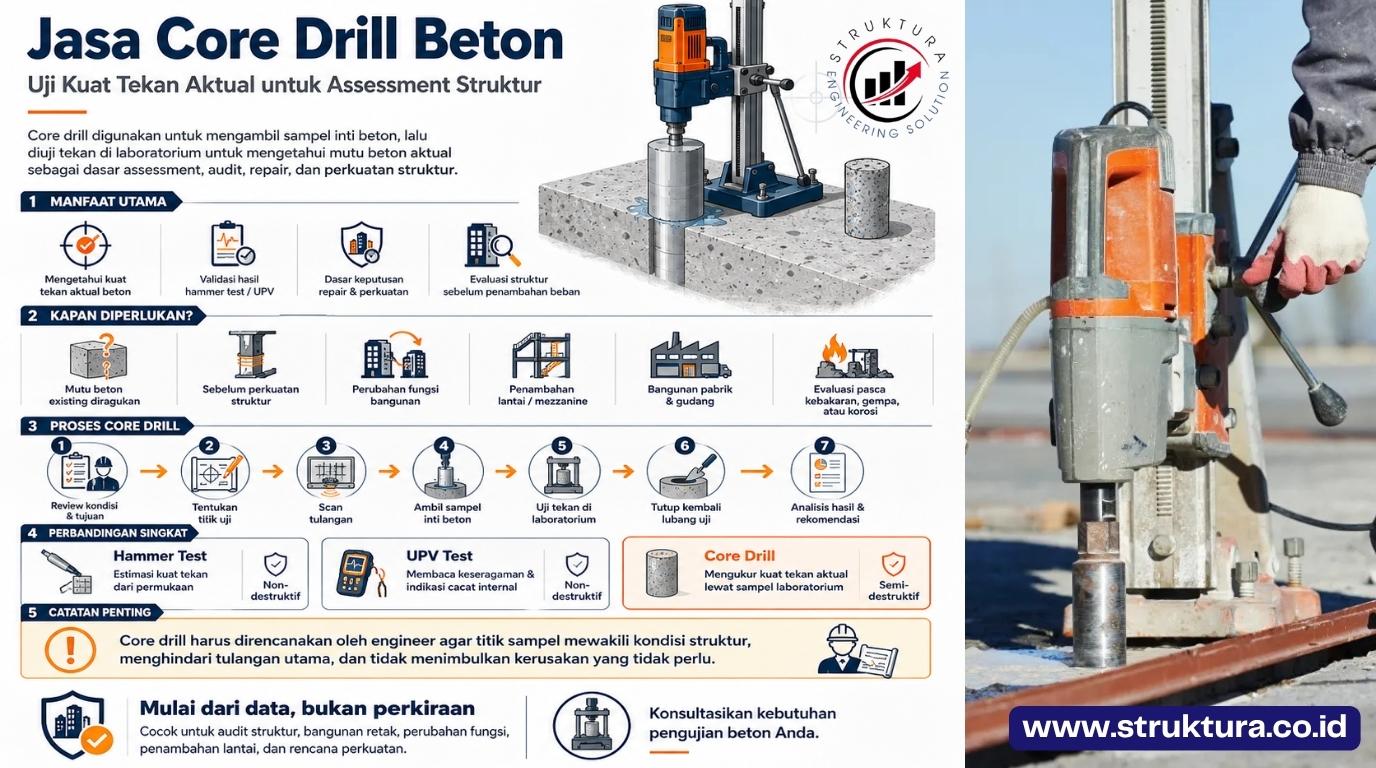

Jasa Core Drill Beton: Uji Kuat Tekan Aktual untuk Assessment Struktur

Ketika bangunan mulai menunjukkan retak, beton keropos, spalling, atau ada rencana penambahan beban, pertanyaan yang paling sering muncul adalah: seberapa kuat beton existing saat ini?

Pertanyaan ini tidak bisa dijawab hanya dari tampilan permukaan. Beton yang terlihat masih baik belum tentu memiliki mutu sesuai desain. Sebaliknya, beton yang permukaannya tampak kurang rapi belum tentu seluruh elemennya gagal secara struktural. Untuk mengambil keputusan yang tepat, diperlukan data yang lebih objektif.

Salah satu metode paling penting untuk mendapatkan data tersebut adalah core drill test atau uji inti beton.

Core drill digunakan untuk mengambil sampel silinder dari elemen beton, kemudian sampel tersebut diuji tekan di laboratorium. Hasilnya memberikan gambaran kuat tekan aktual beton yang dapat digunakan sebagai dasar assessment struktur, audit bangunan, evaluasi kelayakan, atau desain perkuatan struktur.

Apa Itu Core Drill Beton?

Core drill beton adalah proses pengambilan sampel inti beton menggunakan bor khusus dengan mata bor berlian. Sampel yang diambil berbentuk silinder, lalu dikirim ke laboratorium untuk diuji kuat tekan.

Berbeda dengan hammer test yang memberikan estimasi kuat tekan dari nilai pantulan permukaan, core drill memberikan data yang lebih langsung karena sampel beton benar-benar diuji sampai hancur di mesin tekan laboratorium.

Karena mengambil bagian kecil dari elemen beton, core drill termasuk metode semi-destruktif. Artinya, pengujian ini meninggalkan lubang pada elemen yang diuji. Namun jika titiknya dipilih dengan benar, tulangan dihindari, dan lubang ditutup kembali dengan material repair yang sesuai, dampaknya dapat dikendalikan.

Mengapa Core Drill Penting dalam Assessment Struktur?

Dalam pekerjaan struktur existing, asumsi yang salah bisa berakibat mahal. Banyak bangunan lama tidak memiliki gambar as-built yang lengkap. Ada juga bangunan yang memiliki dokumen desain, tetapi mutu beton aktual di lapangan tidak selalu sama dengan spesifikasi awal.

Core drill membantu menjawab pertanyaan teknis yang sangat penting:

• Apakah mutu beton aktual masih sesuai dengan mutu rencana?
• Apakah beton cukup kuat sebagai substrat repair atau perkuatan?
• Apakah hasil hammer test atau UPV perlu dikonfirmasi dengan data laboratorium?
• Apakah bangunan masih layak menerima beban tambahan?
• Apakah metode perkuatan yang direncanakan realistis untuk kondisi beton existing?

Untuk bangunan yang akan diperkuat, data core drill bisa menjadi input penting dalam analisis kapasitas. Misalnya saat menentukan apakah kolom perlu jacketing, apakah balok cukup diperkuat dengan carbon fiber, atau apakah sistem FRP memerlukan perbaikan substrat terlebih dahulu.

Kapan Core Drill Beton Perlu Dilakukan?

Tidak semua proyek membutuhkan core drill. Pada beberapa kasus, inspeksi visual, hammer test, atau UPV test sudah cukup sebagai screening awal. Namun core drill menjadi sangat relevan ketika keputusan teknis membutuhkan data kuat tekan aktual.

Berikut kondisi yang biasanya memerlukan jasa core drill beton:

1. Mutu Beton Existing Diragukan

Jika bangunan menunjukkan beton keropos, honeycomb, retak luas, spalling, atau hasil pengujian awal tidak konsisten, core drill dapat membantu memastikan apakah masalah hanya lokal atau menunjukkan penurunan mutu beton yang lebih luas.

2. Ada Rencana Perkuatan Struktur

Sebelum melakukan perkuatan, engineer perlu mengetahui kondisi material yang akan diperkuat. Perkuatan dengan carbon fiber, FRP, plat baja, jacketing, grouting, atau repair beton membutuhkan dasar desain yang valid.

Jika mutu beton aktual terlalu rendah, strategi perkuatan bisa berubah. Pada beberapa kasus, elemen perlu direpair terlebih dahulu sebelum sistem perkuatan dipasang.

3. Bangunan Akan Mengalami Perubahan Fungsi

Perubahan fungsi sering berarti perubahan beban. Gudang ringan menjadi area produksi, ruko menjadi bangunan komersial, lantai kantor menjadi arsip, atau pabrik memasang mesin baru.

Sebelum beban ditambah, mutu beton existing harus dipahami. Artikel tentang dampak perubahan fungsi bangunan membahas mengapa evaluasi seperti ini penting sebelum operasional berubah.

4. Rencana Penambahan Lantai atau Mezzanine

Penambahan lantai, mezzanine, atau struktur tambahan tidak boleh hanya berdasarkan dimensi bangunan yang terlihat. Mutu beton aktual, tulangan existing, dan kondisi pondasi harus dievaluasi bersama. Core drill sering menjadi salah satu data penting dalam proses ini.

Jika konteksnya adalah penambahan lantai, baca juga artikel perkuatan struktur untuk penambahan lantai.

5. Bangunan Pabrik, Gudang, atau Fasilitas Industri

Bangunan industri biasanya menerima beban mesin, getaran, forklift, crane, racking, bahan kimia, panas, atau kelembaban tinggi. Pada bangunan pabrik dan gudang, core drill dapat membantu memastikan apakah slab, kolom, balok, atau pondasi mesin masih memenuhi kebutuhan operasional.

6. Evaluasi Pasca Kebakaran, Gempa, atau Korosi

Kebakaran, gempa, korosi tulangan, dan paparan kimia dapat menurunkan performa beton. Untuk kasus seperti ini, core drill sering dikombinasikan dengan pengujian lain seperti carbonation test, half-cell potential, chloride test, UPV, dan rebar scanner.

Untuk konteks kerusakan akibat korosi, lihat juga artikel korosi tulangan beton dan layanan penanganan korosi tulangan.

Core Drill vs Hammer Test vs UPV Test

Ketiga metode ini sering disebut bersama, tetapi fungsinya berbeda. Memahami perbedaannya membantu owner memilih pengujian yang proporsional.

Dalam praktik yang sehat, core drill tidak selalu menjadi langkah pertama. Engineer biasanya memulai dari inspeksi visual, lalu memilih metode pengujian yang sesuai. Jika hasil screening menunjukkan variasi atau keputusan proyek membutuhkan akurasi lebih tinggi, core drill dilakukan pada titik yang dipilih dengan hati-hati.

Untuk membaca topik pengujian lain, Anda bisa membuka kumpulan artikel teknis di blog Struktura, termasuk pembahasan tentang hammer test, UPV test, carbonation, retak beton, dan assessment struktur.

Proses Pelaksanaan Core Drill Beton

Pelaksanaan core drill harus direncanakan, bukan dilakukan secara acak. Berikut alur yang umum digunakan dalam assessment struktur:

1. Review Kondisi dan Tujuan Pengujian

Engineer menentukan tujuan core drill terlebih dahulu. Apakah untuk menguji mutu beton kolom, slab, balok, pondasi mesin, area pasca kebakaran, atau area yang akan diperkuat. Tujuan ini menentukan jumlah titik, lokasi titik, dan elemen yang perlu diuji.

2. Pemilihan Titik Core Drill

Titik pengambilan sampel harus mewakili kondisi struktur. Biasanya dipilih dari kombinasi area tipikal, area yang tampak bermasalah, dan area yang menjadi input penting untuk analisis.

Titik tidak boleh dipilih hanya karena mudah dijangkau. Titik yang mudah belum tentu relevan secara struktural.

3. Scanning Tulangan Sebelum Pengeboran

Sebelum pengeboran, area perlu dicek dengan rebar scanner atau cover meter untuk menghindari tulangan utama. Memotong tulangan secara tidak sengaja bisa mengurangi kapasitas elemen dan menimbulkan masalah baru.

Ini salah satu alasan mengapa core drill sebaiknya dilakukan sebagai bagian dari assessment struktur, bukan hanya pekerjaan bor biasa.

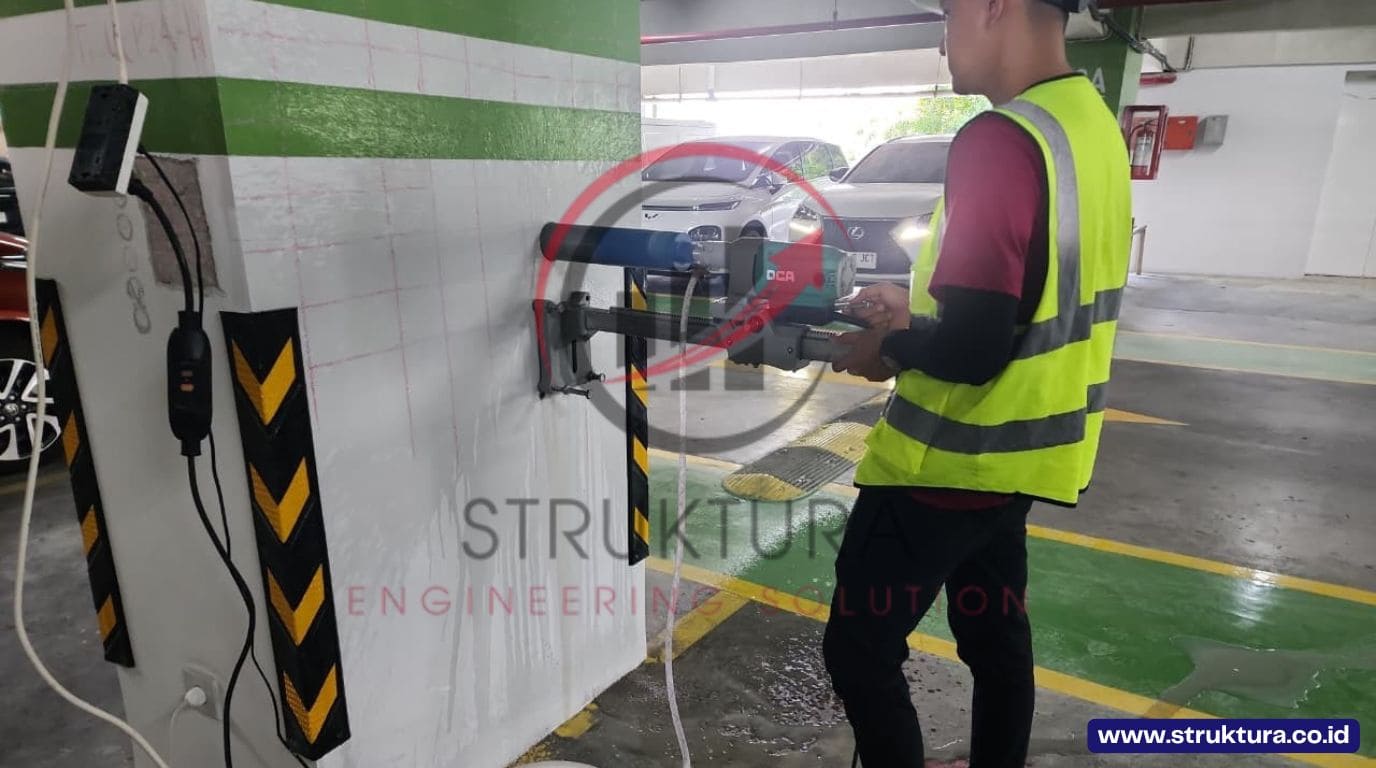

4. Pengambilan Sampel Inti Beton

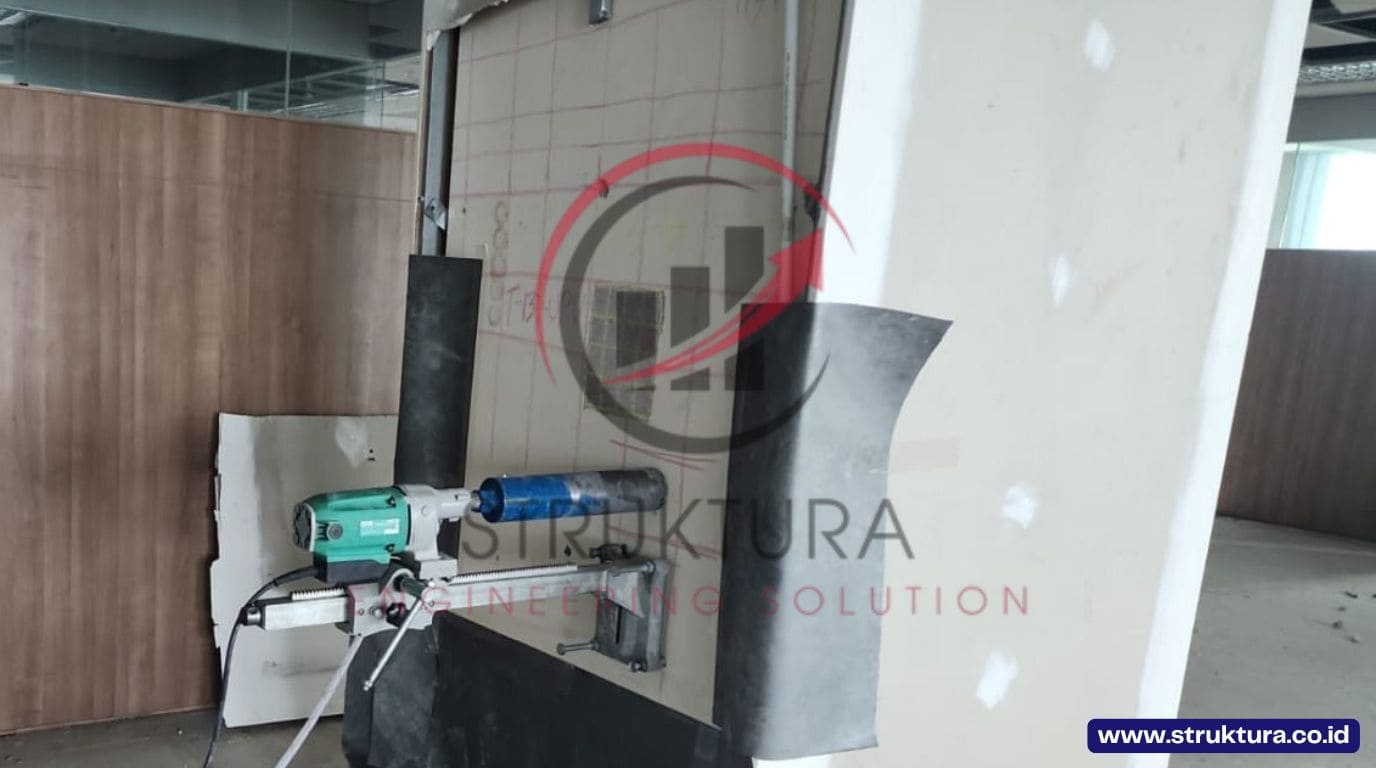

Pengeboran dilakukan menggunakan mesin core drill dengan mata bor berlian dan pendingin air. Diameter sampel disesuaikan dengan kebutuhan pengujian dan kondisi elemen.

Selama proses ini, operator harus menjaga kestabilan alat, arah pengeboran, kebersihan area, dan keamanan kerja di sekitar titik uji.

5. Labeling dan Pengiriman Sampel ke Laboratorium

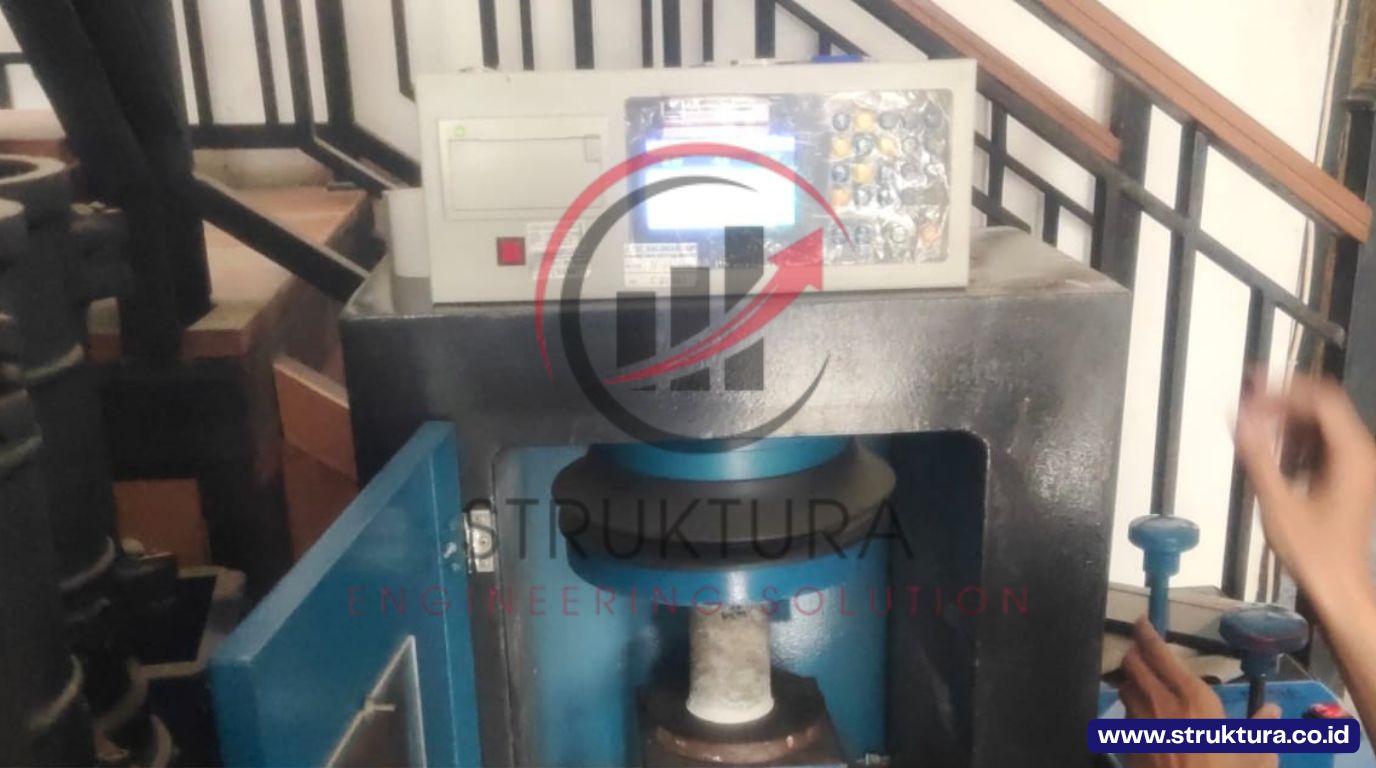

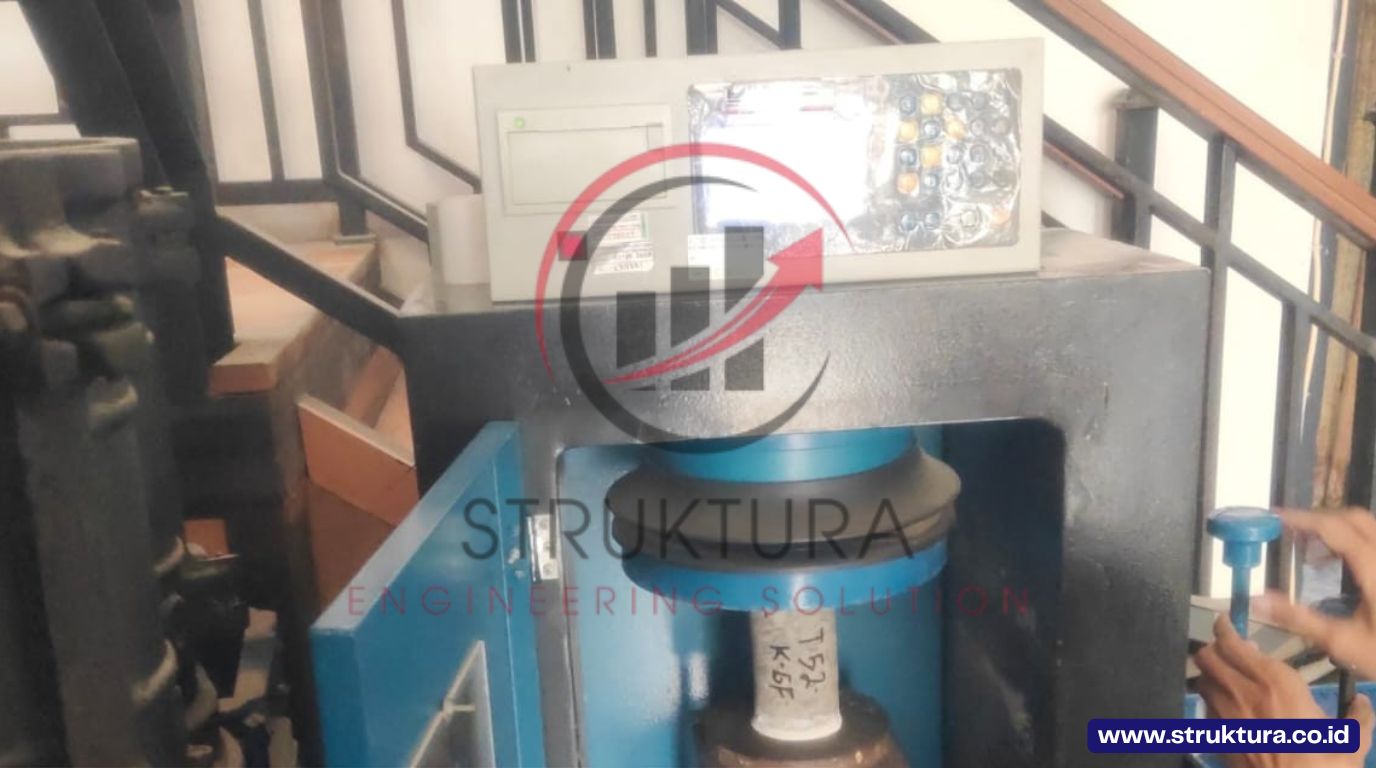

Setiap sampel diberi kode lokasi, elemen, lantai, arah pengeboran, dan informasi terkait. Sampel kemudian dikirim ke laboratorium untuk dipotong, diratakan bila diperlukan, dan diuji kuat tekan.

Kualitas dokumentasi sangat penting. Tanpa kode lokasi yang jelas, hasil laboratorium sulit dikaitkan kembali dengan elemen struktur yang diuji.

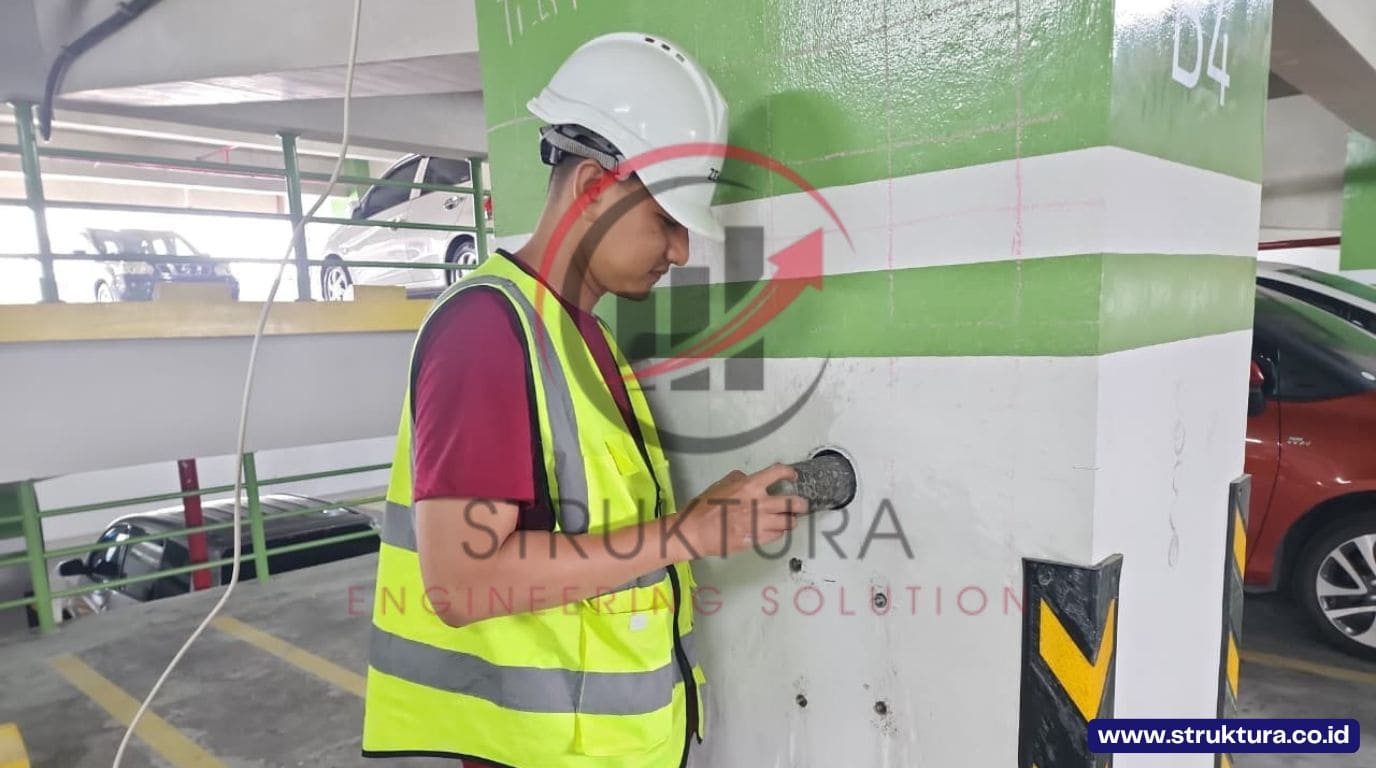

6. Perbaikan Lubang Core Drill

Setelah sampel diambil, lubang harus ditutup kembali menggunakan material repair yang sesuai, misalnya repair mortar, non-shrink grout, atau material lain sesuai kondisi elemen. Tujuannya agar area uji tidak menjadi jalur masuk air atau titik lemah baru.

7. Analisis Hasil dan Rekomendasi

Nilai kuat tekan dari laboratorium tidak cukup hanya ditempel di laporan. Engineer perlu membaca hasilnya bersama data lain: umur bangunan, desain awal, pola kerusakan, hasil hammer test atau UPV, posisi tulangan, dimensi elemen, dan beban aktual.

Output akhirnya harus menjawab pertanyaan owner: apakah struktur masih aman, perlu repair, perlu perkuatan, perlu pembatasan beban, atau perlu investigasi lanjutan.

Apa yang Ada di Laporan Core Drill?

Laporan core drill yang baik seharusnya mudah ditelusuri dan bisa dipakai untuk keputusan teknis. Umumnya laporan mencakup:

• Tujuan pengujian dan lingkup pekerjaan.
• Lokasi setiap titik core drill.
• Foto dokumentasi sebelum, saat, dan setelah pengujian.

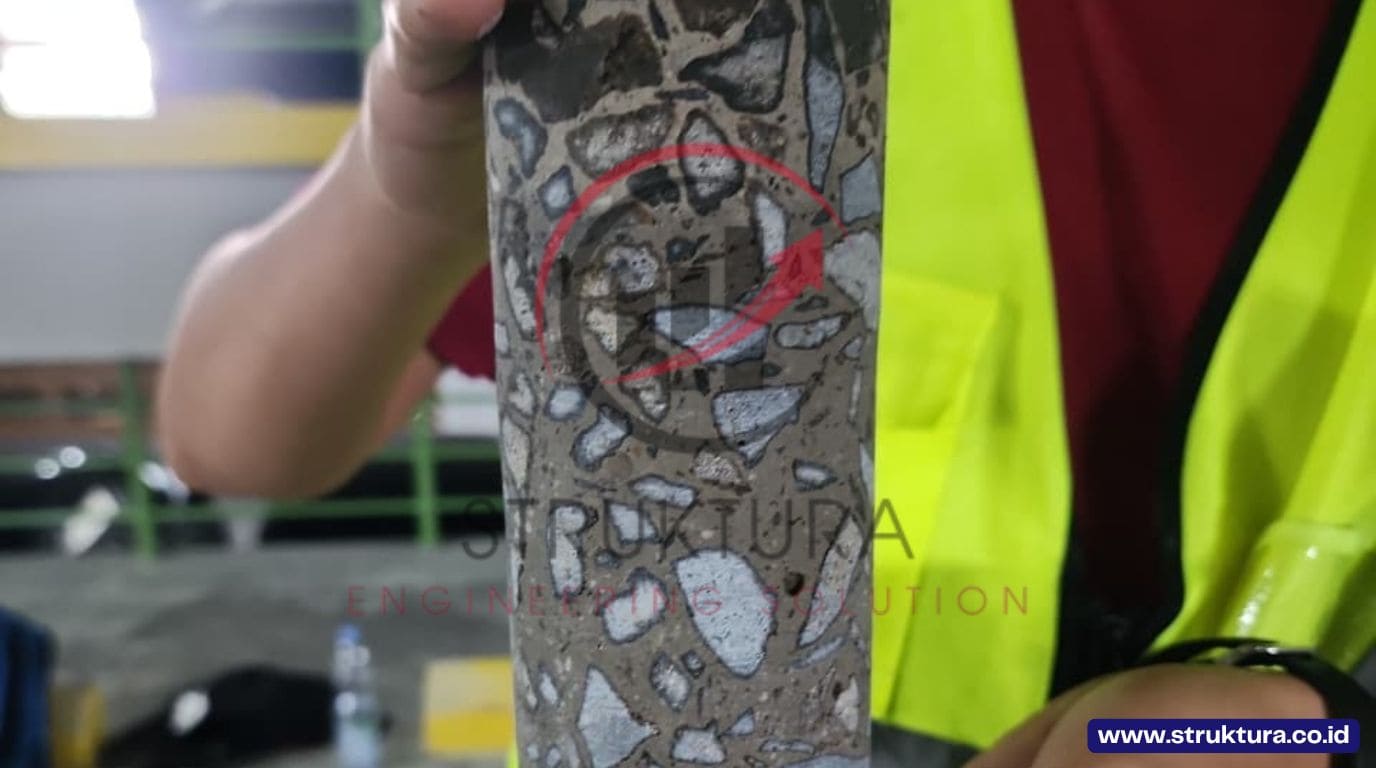

• Dimensi sampel dan kondisi visual inti beton.
• Hasil uji kuat tekan laboratorium.
• Catatan kondisi khusus seperti retak, void, honeycomb, atau perubahan warna beton.
• Interpretasi hasil terhadap kebutuhan assessment.
• Rekomendasi tindak lanjut: monitoring, repair, perkuatan, pengujian tambahan, atau analisis struktur.

Untuk kebutuhan yang lebih luas, laporan core drill dapat digabungkan dalam laporan assessment struktur bersama data visual inspection, hammer test, UPV, rebar scanning, dan analisis kapasitas.

Risiko Jika Core Drill Dilakukan Tanpa Perencanaan

Core drill bisa memberi data yang sangat berguna. Tetapi jika dilakukan sembarangan, pengujian ini juga bisa menimbulkan masalah.

Beberapa risiko yang perlu dihindari:

• Titik pengambilan sampel tidak mewakili kondisi bangunan.
• Tulangan utama terpotong karena tidak dilakukan scanning sebelumnya.
• Sampel rusak saat pengambilan sehingga hasil laboratorium tidak valid.
• Lubang tidak ditutup dengan benar dan menjadi jalur air.
• Hasil uji dibaca tanpa konteks struktur, lalu menghasilkan rekomendasi yang keliru.
• Jumlah titik terlalu sedikit sehingga data tidak cukup untuk mengambil keputusan.

Karena itu, penyedia jasa core drill sebaiknya bukan hanya memiliki alat, tetapi juga memahami tujuan engineering di balik pengujian.

Bagaimana Core Drill Membantu Menghindari Salah Desain Perkuatan?

Perkuatan struktur membutuhkan data material yang dapat dipertanggungjawabkan. Jika mutu beton diasumsikan terlalu tinggi, desain bisa menjadi tidak aman. Jika mutu beton diasumsikan terlalu rendah tanpa bukti, solusi bisa menjadi terlalu mahal.

Core drill membantu menyeimbangkan dua risiko tersebut.

Contohnya:

• Jika hasil core drill menunjukkan mutu beton masih cukup baik, perkuatan bisa difokuskan pada elemen yang benar-benar membutuhkan.
• Jika hasil menunjukkan mutu beton jauh di bawah desain, metode perkuatan perlu disesuaikan dan mungkin didahului repair.
• Jika variasi mutu beton sangat besar antar zona, perkuatan tidak bisa memakai pendekatan satu pola untuk seluruh bangunan.
• Jika hasil core drill mengonfirmasi data hammer test, engineer dapat lebih percaya diri dalam analisis kapasitas.

Dengan kata lain, core drill membantu membuat keputusan lebih presisi: tidak kurang aman, tidak juga berlebihan secara biaya.

Apakah Core Drill Merusak Bangunan?

Core drill memang mengambil sampel beton, sehingga ada lubang kecil yang tertinggal. Namun pada pengujian yang direncanakan dengan benar, titik diambil pada lokasi yang aman, tulangan dihindari, dan lubang diperbaiki kembali setelah pengujian.

Yang lebih berisiko justru mengambil keputusan besar tanpa data. Misalnya langsung memasang perkuatan mahal tanpa tahu mutu beton existing, atau menambah beban mesin dan racking tanpa memastikan kapasitas struktur aktual.

Untuk bangunan yang menunjukkan retak atau deformasi, layanan assessment bangunan retak dapat membantu menentukan apakah core drill perlu dilakukan atau cukup dengan metode evaluasi lain.

FAQ tentang Core Drill Beton

Mulai dari Data, Bukan Perkiraan

Core drill adalah salah satu cara paling kuat untuk mengetahui mutu beton aktual. Dalam konteks bangunan existing, data ini bisa menentukan apakah struktur cukup dimonitor, perlu repair, perlu perkuatan, atau perlu investigasi tambahan.

Jika Anda sedang merencanakan audit struktur, perubahan fungsi bangunan, penambahan lantai, perkuatan kolom atau balok, evaluasi pabrik, atau pemeriksaan setelah kerusakan, jangan mengambil keputusan hanya dari tampilan luar. Mulai dari assessment yang benar.
