Jasa Perkuatan Struktur Dermaga, Jetty & Pelabuhan

Perkuatan Struktur Dermaga untuk Keandalan Infrastruktur Pelabuhan

Struktur dermaga beroperasi di lingkungan paling agresif yang bisa dihadapi beton dan baja — air laut dengan kadar klorida tinggi, gelombang dan arus, benturan kapal, hingga beban crane pelabuhan yang masif. Di iklim tropis Indonesia, laju korosi pada struktur dermaga bisa 2–3 kali lebih cepat dibandingkan bangunan di darat.

Sebagai aplikator resmi MAPEI Indonesia, kami menyediakan layanan perkuatan dan perbaikan struktur dermaga menggunakan material berkualitas dari MAPEI Italia yang telah teruji di lingkungan maritim di seluruh dunia. Dari repair tiang pancang hingga upgrade kapasitas deck dermaga, kami memastikan struktur pelabuhan Anda kembali aman dan produktif dengan gangguan minimal terhadap operasional bongkar muat.

Dalam diskusi awal, kami tidak langsung mengunci solusi pada FRP, jacketing, repair mortar, atau material tertentu. Retak pada deck, spalling pada pile cap, korosi pile, dan deformasi dolphin perlu dibaca bersama beban kapal, crane, kondisi pasang surut, riwayat kerusakan, serta batas operasional pelabuhan.

Ketika penyebab, luas kerusakan, atau kapasitas tersisa belum memiliki dasar data yang cukup, audit struktur dermaga perlu dilakukan sebelum metode repair atau perkuatan ditetapkan. Untuk cakupan yang lebih umum, lihat layanan assessment dan audit struktur bangunan.

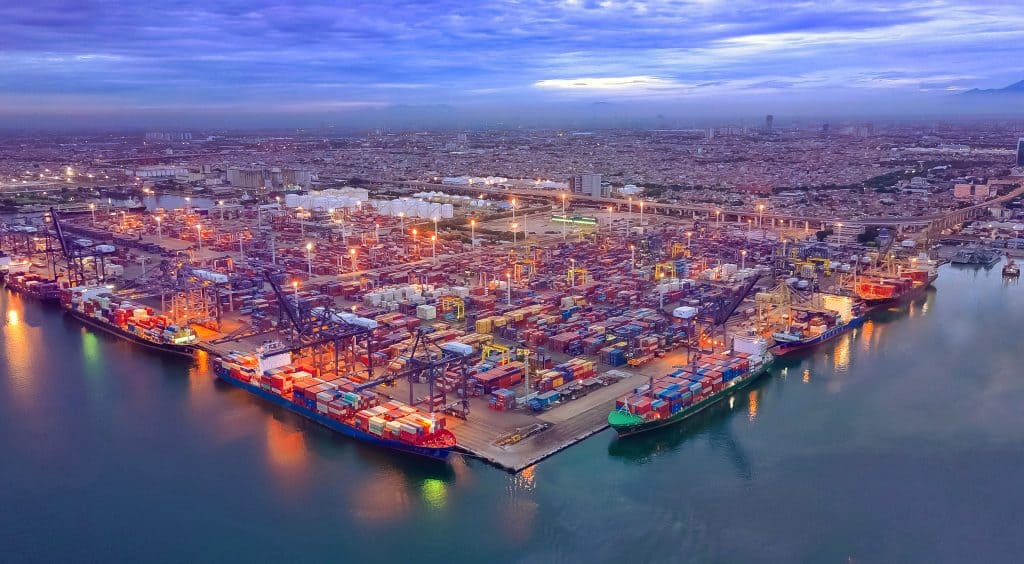

Infrastruktur Pelabuhan Strategis Indonesia

Indonesia sebagai negara maritim bergantung pada jaringan pelabuhan yang andal. Berikut 5 pelabuhan terbesar di Indonesia yang menjadi tulang punggung logistik nasional — dan sekaligus menghadapi tantangan perkuatan struktur yang signifikan:

Tantangan Struktural di Lingkungan Dermaga

Struktur dermaga menghadapi kombinasi faktor perusak yang tidak ditemui pada bangunan di darat. Memahami tantangan ini penting untuk memilih metode perkuatan yang tepat.

Masalah Struktural yang Sering Ditemui di Dermaga

1. Korosi dan Kerusakan Tiang Pancang (Pile)

Tiang pancang adalah elemen paling rentan di struktur dermaga karena terpapar langsung air laut di sepanjang umur layanan.

Masalah yang sering terjadi:

• Korosi tulangan parah di zona percikan dan pasang surut
• Spalling dan delaminasi selimut beton, tulangan terekspos
• Pengurangan penampang baja pada tiang pancang baja (steel pile)
• Abrasi permukaan beton akibat gelombang dan debris
• Retak longitudinal akibat ekspansi produk korosi
• Kerusakan akibat benturan kapal atau debris besar

Solusi kami:

• FRP Wrapping (MAPEI MapeWrap G UNI-AX 900) — membentuk jacket pelindung sekaligus memperkuat kapasitas tiang. Sangat efektif untuk zona percikan dan pasang surut
• Repair beton dengan MAPEI Mapegrout Thixotropic untuk area spalling — bisa diaplikasikan secara vertikal dan overhead tanpa bekisting
• Perlindungan tulangan dengan MAPEI Mapefer 1K sebelum patch repair
• Protective coating dengan MAPEI Mapelastic untuk perlindungan tambahan terhadap penetrasi klorida

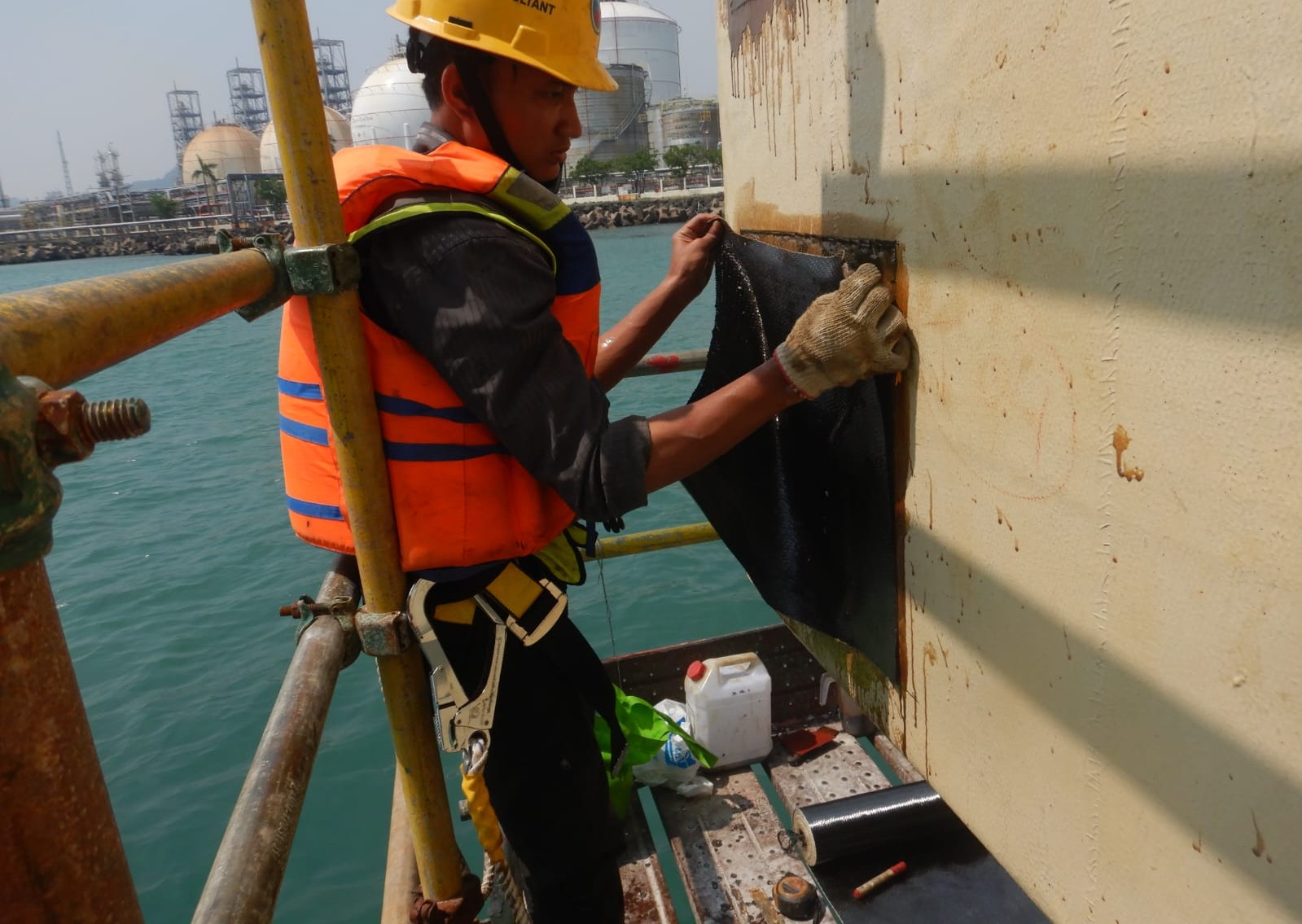

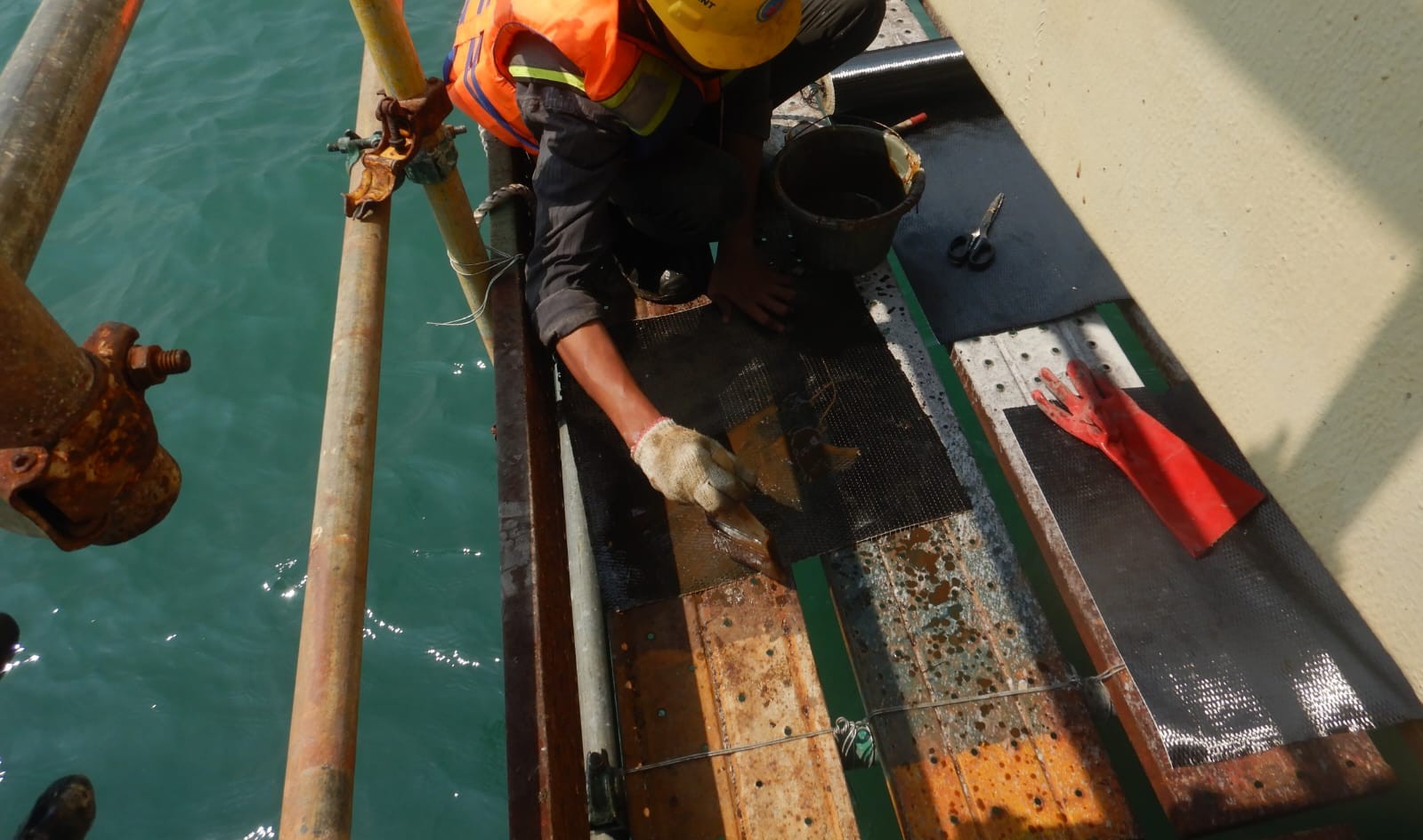

Dokumentasi lapangan berikut menunjukkan tahapan aplikasi lembaran FRP pada elemen beton di lingkungan dermaga. Persiapan substrat, impregnasi resin, orientasi serat, overlap, serta kondisi aplikasi harus mengikuti detail desain dan method statement yang telah ditetapkan.

Foto tersebut menggambarkan proses aplikasi, bukan dasar untuk menetapkan FRP sebagai solusi pada semua kerusakan dermaga. Pemilihan sistem tetap harus mempertimbangkan hasil assessment, kondisi substrat, penyebab kerusakan, kebutuhan kapasitas, zona paparan, dan akses kerja.

2. Kerusakan Pile Cap dan Balok Dermaga (Deck Beam)

Pile cap dan balok dermaga menerima beban langsung dari operasional di atas dan menyalurkannya ke tiang pancang. Kerusakan pada elemen ini mengancam keseluruhan struktur dermaga.

Masalah yang sering terjadi:

• Korosi tulangan akibat rembesan air laut dari atas dan bawah
• Retak lentur dan geser akibat beban crane yang melebihi desain awal
• Lendutan berlebih pada balok dermaga
• Spalling di bagian bawah pile cap (area yang sulit diinspeksi)
• Kapasitas tidak mencukupi saat upgrade peralatan bongkar muat

Solusi kami:

• Perkuatan lentur dengan Carbon Fiber (MAPEI MapeWrap C UNI-AX 300/600) — ringan, cepat, dan tahan korosi
• Perkuatan geser dengan U-wrap FRP di area tumpuan
• Plat baja untuk penambahan kekakuan dan pengurangan lendutan pada crane beam
• Injeksi retak dengan MAPEI Epojet LV untuk mengembalikan monolitik beton

3. Kerusakan Plat Lantai Dermaga (Deck Slab)

Plat lantai dermaga menerima beban langsung dari kendaraan, container, dan peralatan bongkar muat.

Masalah yang sering terjadi:

• Retak akibat beban truk trailer dan reach stacker berulang
• Korosi tulangan dari atas (genangan air hujan bercampur garam) dan bawah (uap laut)
• Settlement tidak merata di area transisi dermaga-darat (approach)
• Joint damage pada expansion joint
• Aus permukaan akibat traffic berat

Solusi kami:

• Perkuatan pelat dengan Carbon Fiber (MAPEI MapeWrap C UNI-AX 300)
• Injeksi retak dengan MAPEI Epojet atau Epojet LV
• Repair permukaan dengan MAPEI Mapegrout Hi-Flow
• Grouting void di bawah pelat dengan MAPEI Mapefill
• Coating protektif untuk mencegah penetrasi klorida dari atas

4. Kerusakan Fender System, Bollard, dan Dolphin

Fender wall, bollard, dan dolphin menerima beban tumbukan dan tarikan langsung dari kapal yang bersandar dan tertambat.

Masalah yang sering terjadi:

• Retak dan pecah fender wall akibat benturan kapal yang melebihi kapasitas desain
• Kerusakan pondasi bollard karena tarikan kapal saat cuaca buruk
• Kerusakan struktural dolphin akibat impact berulang
• Korosi elemen baja pada fender system
• Penambahan ukuran kapal yang melebihi kapasitas desain awal fender

Solusi kami:

• Repair struktural dengan MAPEI Mapegrout Thixotropic dan Mapegrout Fast Set
• Perkuatan dengan FRP wrapping untuk meningkatkan daktilitas dan kapasitas geser
• Jacketing beton untuk peningkatan kapasitas besar pada dolphin
• Perkuatan pondasi bollard dengan chemical anchor dan grouting

5. Kerusakan Trestle dan Struktur Approach

Trestle (jembatan penghubung darat-dermaga) dan struktur approach sering terabaikan karena terletak di belakang dermaga utama, padahal juga terpapar lingkungan laut.

Masalah yang sering terjadi:

• Korosi tulangan pada balok dan kolom trestle
• Kerusakan bearing pad akibat usia dan korosi
• Lendutan berlebih akibat beban truk yang meningkat
• Retak struktural akibat penurunan pondasi
• Kerusakan expansion joint

Solusi kami:

• Perkuatan balok trestle dengan Carbon Fiber atau plat baja
• Jacketing kolom untuk kolom yang korosi atau kapasitas kurang
• Injeksi retak dan repair beton dengan produk MAPEI
• Penggantian bearing pad dan perbaikan dudukan

Audit Struktur Dermaga Sebelum Menentukan Metode Perkuatan

Permintaan yang kami terima sering dimulai dari gejala: pile mengalami spalling, pile cap retak, deck terasa bergetar, bollard rusak, atau crane akan ditingkatkan kapasitasnya. Gejala tersebut penting, tetapi belum cukup untuk menentukan metode dan volume pekerjaan.

Dari sudut pandang sales engineer, tujuan diskusi awal adalah mengubah keluhan lapangan menjadi pertanyaan teknis yang dapat dijawab. Owner perlu mengetahui apakah fasilitas masih dapat beroperasi, area mana yang harus diprioritaskan, data apa yang belum tersedia, dan apakah kebutuhannya berupa maintenance, repair, pembatasan beban, atau perkuatan.

Kapan Audit Diperlukan?

Audit sebaiknya dipertimbangkan sebelum metode repair atau perkuatan dikunci ketika:

• Pile, pile cap, deck slab, crane beam, trestle, dolphin, atau fender wall menunjukkan kerusakan yang berkembang.
• Repair lama kembali rusak dan penyebab awalnya belum terverifikasi.
• Crane, bollard, equipment, kapasitas kapal, atau beban bongkar muat akan ditingkatkan.
• Dermaga mengalami benturan kapal, gempa, settlement, gelombang ekstrem, kebakaran, atau kejadian lain yang dapat memengaruhi jalur beban.
• Kondisi pile di zona pasang surut atau terendam belum pernah diperiksa secara memadai.
• Gambar existing tidak lengkap atau berbeda dari kondisi lapangan.
• Owner membutuhkan dasar teknis untuk due diligence, CAPEX, tender repair, rehabilitasi, atau perpanjangan umur layanan.

Pertanyaan yang Perlu Diklarifikasi di Awal

Sebelum menyusun jumlah titik uji, kami perlu memahami:

1. Keputusan yang dituju. Apakah owner ingin memastikan kelayakan operasi, menaikkan beban, mengatasi kerusakan, atau menyiapkan tender?
2. Batas aset. Apakah pemeriksaan mencakup berth, trestle, pile, pile cap, deck, crane beam, bollard, dolphin, fender, atau struktur pendukung lain?
3. Perubahan kondisi. Apakah retak, korosi, deformasi, atau settlement bersifat stabil atau terus berkembang?
4. Beban existing dan rencana. Jenis kapal, energi sandar, kapasitas crane, beban roda, equipment, serta frekuensi operasi memengaruhi evaluasi.
5. Dokumen yang tersedia. As-built drawing, data tanah, laporan underwater inspection, hasil uji material, dan riwayat repair membantu mengurangi asumsi.
6. Batas operasional. Jadwal sandar, pasang surut, area aktif, akses bawah deck, kebutuhan floating platform, izin kerja, dan aturan K3 menentukan metode serta urutan pemeriksaan.

Menentukan Scope Audit yang Proporsional

Tidak semua kasus memerlukan seluruh pengujian. Scope awal dapat berupa screening untuk menentukan prioritas, sementara keputusan dengan konsekuensi lebih tinggi dapat membutuhkan verifikasi material dan analisis kapasitas yang lebih rinci.

Pengujian Dipilih Berdasarkan Pertanyaan Teknis

Metode yang dapat dipertimbangkan meliputi:

• Inspeksi visual dan condition mapping untuk mencatat lokasi, pola, luas, dan tingkat kerusakan.
• Underwater inspection untuk pile, bracing, sambungan, dan elemen yang terendam.
• Hammer test dan UPV sebagai screening keseragaman serta indikasi kondisi beton.
• Core drill dan pengujian laboratorium ketika kuat tekan aktual perlu dikonfirmasi.
• Half-cell potential, carbonation, chloride test, atau pemeriksaan terkait untuk membaca risiko korosi sesuai lingkungan dan tujuan evaluasi.
• Pengukuran elevasi, lendutan, deformasi, dan monitoring jika terdapat settlement atau perubahan geometri.
• Analisis struktur untuk menghubungkan kondisi material, dimensi elemen, jalur beban, dan kebutuhan operasi.

Hasil alat tidak seharusnya dibaca sendiri-sendiri. Nilainya perlu dikaitkan dengan lokasi elemen, kondisi eksposur, beban aktual, dan keputusan yang sedang dipertimbangkan.

Laporan Harus Membantu Owner Mengambil Keputusan

Laporan yang berguna tidak berhenti pada kumpulan foto dan angka pengujian. Sesuai scope yang disepakati, keluarannya perlu membantu menjelaskan:

• Elemen dan zona yang menjadi prioritas.
• Temuan yang memerlukan pengamanan atau pembatasan sementara.
• Interpretasi kondisi dan faktor penyebab yang paling relevan.
• Kapasitas existing apabila analisis struktur termasuk dalam lingkup.
• Pemisahan kebutuhan monitoring, maintenance, repair, dan perkuatan.
• Data tambahan yang masih diperlukan sebelum desain atau eksekusi.
• Rekomendasi tahapan berdasarkan risiko, akses, dan operasional pelabuhan.
• Asumsi serta batasan yang perlu diketahui owner dan procurement.

Dokumen tersebut dapat dipakai sebagai dasar pembahasan internal, CAPEX, penyusunan tender, atau klarifikasi penawaran. Laporan audit tidak otomatis mencakup detail desain perkuatan kecuali analisis dan desain memang dimasukkan dalam scope.

Dari Hasil Audit Menuju Repair atau Perkuatan

Tidak setiap temuan berakhir pada perkuatan besar. Arah tindak lanjut bergantung pada penyebab, tingkat kerusakan, kapasitas tersisa, target beban, dan konsekuensi operasional:

1. Kondisi masih memadai: lanjutkan operasi dengan monitoring dan maintenance yang ditetapkan.
2. Kerusakan lokal tanpa defisit kapasitas: lakukan repair beton, proteksi korosi, atau penggantian komponen lokal.
3. Risiko operasional tertentu: terapkan pembatasan beban, zona aman, atau pengamanan sementara.
4. Kapasitas tidak memadai: kembangkan analisis dan desain perkuatan.
5. Data belum cukup: lakukan investigasi tambahan sebelum metode serta volume dikunci.

Setelah masalahnya jelas, metode seperti FRP wrapping, carbon fiber, jacketing, plat baja, cathodic protection, repair mortar, grouting, atau penggantian elemen dapat dibandingkan berdasarkan target kapasitas, kondisi substrat, durabilitas, akses kerja, dan jadwal operasi.

Studi Kasus Perkuatan Struktur Dermaga

Berikut beberapa contoh kasus perkuatan dermaga yang merepresentasikan jenis proyek yang kami tangani:

Solusi Perkuatan Berdasarkan Metode

Kami menyediakan berbagai metode perkuatan yang dipilih berdasarkan kondisi kerusakan, lokasi elemen, dan kebutuhan spesifik dermaga Anda:

Perbaikan & Repair Beton untuk Lingkungan Maritim

Lingkungan laut membutuhkan material repair yang tahan klorida, tahan kelembaban tinggi, dan memiliki daya rekat superior. Sebagai aplikator resmi MAPEI, kami menggunakan produk yang telah teruji di proyek maritim di seluruh dunia:

Material MAPEI untuk Lingkungan Maritim — Mengapa Unggul?

Keunggulan Layanan Kami untuk Dermaga

Jenis Dermaga yang Kami Layani

Kami menangani perkuatan struktur untuk berbagai jenis dermaga dan fasilitas pelabuhan:

Proses Kerja Kami

Jenis Proyek Perkuatan Dermaga yang Kami Tangani

Berikut beberapa contoh lingkup pekerjaan perkuatan dermaga yang menjadi keahlian kami:

• Repair dan FRP wrapping tiang pancang yang mengalami korosi klorida di zona percikan
• Perkuatan balok crane dermaga untuk upgrade kapasitas container crane baru
• Repair pile cap yang spalling dan korosi akibat air laut
• Perkuatan deck slab dermaga untuk menampung beban reach stacker lebih berat
• Emergency repair fender wall pasca benturan kapal
• Re-grouting crane rail dan bollard yang mengalami kerusakan
• Perkuatan dolphin dan breasting structure untuk kapal berukuran lebih besar
• Repair dan perkuatan trestle penghubung dermaga-daratan
• Protective coating menyeluruh untuk memperpanjang umur layanan struktur dermaga
• Retrofit dermaga tua agar memenuhi standar pembebanan dan gempa terbaru

FAQ Perkuatan Struktur Dermaga

Kapan audit struktur dermaga diperlukan?

Audit diperlukan ketika penyebab kerusakan, kapasitas tersisa, luas area terdampak, atau beban aktual belum memiliki dasar data yang cukup. Audit juga relevan sebelum upgrade crane, peningkatan beban deck, rehabilitasi besar, due diligence, atau penyusunan tender repair dan perkuatan.

Bagaimana jika gambar struktur dermaga tidak tersedia?

Pemeriksaan tetap dapat dimulai, tetapi scope perlu memasukkan pengukuran, pemetaan elemen, verifikasi dimensi, pengujian material, underwater inspection, atau rekonstruksi data existing secara proporsional. Asumsi dan batas data harus dinyatakan dengan jelas dalam laporan.

Apakah hasil audit dapat digunakan untuk CAPEX atau tender perkuatan?

Ya, apabila scope laporan mencakup kondisi elemen, prioritas, interpretasi data, rekomendasi, asumsi, batas area, dan kebutuhan pekerjaan lanjutan. Detail desain dan volume final tetap perlu dikembangkan lebih lanjut jika belum termasuk dalam audit.

Apakah audit dan perkuatan dermaga harus menghentikan operasional pelabuhan?

Tidak selalu. Banyak inspeksi dapat dilakukan per zona saat fasilitas beroperasi. Namun underwater inspection, pengujian invasif, area dengan risiko keselamatan, atau pekerjaan pada elemen yang sedang menerima beban dapat memerlukan pembatasan sementara.

Untuk pekerjaan perkuatan, urutan kerja dapat dirancang bertahap sehingga operasional bongkar muat tetap berjalan pada area yang tidak sedang dikerjakan, selama kondisi struktur dan aturan keselamatan memungkinkan.

Metode yang kami gunakan mendukung hal ini:

• Audit dan pengujian: Dijadwalkan mengikuti akses berth, pasang surut, serta window operasi
• Perkuatan FRP/Carbon Fiber: Aplikasi cepat, tidak memerlukan bekisting besar, bisa dikerjakan di area terbatas
• Repair beton dengan MAPEI Mapegrout Fast Set: Setting time 30 menit, area bisa digunakan kembali dalam hitungan jam
• Pekerjaan tiang pancang: Dikerjakan dari floating platform di bawah, tidak mengganggu aktivitas di atas dermaga

Kebutuhan pembatasan dan work sequence ditentukan dari hasil audit, metode yang dipilih, akses, dan koordinasi dengan pihak pelabuhan.

Bagaimana pekerjaan dilakukan di tiang pancang yang terendam air?

Pekerjaan di tiang pancang memerlukan pendekatan khusus tergantung zona kerusakan:

• Zona percikan dan di atas air: Dikerjakan langsung menggunakan scaffolding atau hanging platform dari dermaga
• Zona pasang surut: Dikerjakan saat air surut dengan memanfaatkan jendela waktu pasang surut. Penggunaan MAPEI Mapegrout Fast Set memungkinkan curing sebelum air pasang
• Zona terendam: Menggunakan cofferdam atau jacket system untuk mengisolasi area kerja dari air

Untuk material, kami menggunakan produk MAPEI yang diformulasi untuk toleransi kelembaban tinggi saat aplikasi.

Berapa lama waktu pengerjaan perkuatan dermaga?

Bervariasi tergantung lingkup dan kondisi lokasi:

• FRP wrapping 1 tiang pancang: 2–3 hari per tiang
• Repair pile cap (1 unit): 5–7 hari (termasuk curing)
• Perkuatan balok crane per bentang: 3–5 hari
• Jacketing tiang pancang (1 unit): 2–3 minggu (termasuk bekisting dan curing)
• Emergency repair fender wall: 3–7 hari tergantung tingkat kerusakan

Untuk proyek skala besar, kami akan menyusun timeline detail dengan work sequence dalam proposal.

Apakah material MAPEI tahan di lingkungan air laut?

Ya, sangat tahan. MAPEI telah digunakan di proyek maritim di seluruh dunia, termasuk di Timur Tengah, Eropa, dan Asia Tenggara yang memiliki kondisi laut agresif. Beberapa keunggulan:

• Mapegrout series: Permeabilitas rendah terhadap ion klorida, shrinkage compensated
• MapeWrap FRP system: Material fiber glass dan carbon fiber 100% tahan korosi — tidak terpengaruh air laut
• Mapefer 1K: Coating anti-korosi berbasis semen-polimer yang membentuk barrier pada tulangan
• Mapelastic: Membran waterproofing fleksibel yang mencegah penetrasi air dan klorida

Semua produk memenuhi standar EN 1504 untuk concrete repair di lingkungan agresif.

Bagaimana dengan standar K3 untuk pekerjaan di dermaga?

Tim kami sangat memahami standar K3 untuk pekerjaan di lingkungan pelabuhan dan maritim:

• Safety induction sesuai prosedur pelabuhan
• APD lengkap termasuk life jacket untuk pekerjaan di atas air
• Permit to work — working at height, hot work, confined space
• JSA (Job Safety Analysis) untuk setiap tahapan pekerjaan
• Toolbox meeting harian sebelum kerja
• SIMOP (Surat Izin Menempati/Menggunakan Operasi Perairan) jika diperlukan
• Koordinasi dengan KSOP/Syahbandar untuk aspek keselamatan pelayaran
• Standar tambahan untuk fasilitas migas (HSE plan, PTW system, dll)

Apakah bisa melayani dermaga di luar Jawa?

Ya, tentu. Kami melayani proyek perkuatan dermaga di seluruh Indonesia. Kami berbasis di Bekasi (Jabodetabek) namun memiliki pengalaman dan kemampuan mobilisasi ke:

• Sumatera: Belawan, Dumai, Palembang, Lampung
• Kalimantan: Balikpapan, Banjarmasin, Samarinda, Pontianak
• Sulawesi: Makassar, Bitung, Kendari
• Indonesia Timur: Ambon, Sorong, Jayapura
• Dan lokasi lainnya sesuai kebutuhan

Untuk lokasi di luar Jawa, kami akan memperhitungkan biaya mobilisasi dalam penawaran.

Apakah tersedia material MAPEI untuk pembelian langsung?

Ya, tersedia. Sebagai aplikator sekaligus distributor resmi MAPEI Indonesia, kami menyediakan produk MAPEI untuk pembelian langsung oleh:

• Kontraktor pelabuhan yang membutuhkan material repair berkualitas
• Tim maintenance pelabuhan untuk perbaikan rutin
• Konsultan yang merekomendasikan produk MAPEI dalam spesifikasi

Produk yang sering dibutuhkan untuk dermaga:

• Mapegrout Thixotropic & Fast Set (repair mortar)
• Mapefer 1K (anti-rust coating)
• Epojet & Epojet LV (injeksi retak)
• Mapelastic (waterproofing)
• MapeWrap System (FRP)
• Dan produk MAPEI lainnya

Konsultasi pemilihan material gratis — kami bantu Anda memilih produk yang tepat untuk kondisi spesifik dermaga Anda.

Berapa biaya perkuatan struktur dermaga?

Biaya perkuatan dermaga bervariasi tergantung banyak faktor:

• Jenis dan tingkat kerusakan — korosi ringan vs. kerusakan struktural parah
• Jumlah elemen — berapa tiang pancang, pile cap, balok yang perlu diperkuat
• Metode perkuatan — FRP wrapping, carbon fiber, jacketing, atau kombinasi
• Lokasi proyek — biaya mobilisasi dan akomodasi untuk lokasi remote
• Kondisi akses — ketersediaan floating platform, tidal window, dll
• Jadwal pekerjaan — reguler vs. fast track

Hubungi kami untuk site visit, assessment, dan penawaran. Konsultasi awal gratis.
