Menentukan Langkah Setelah Bangunan Mengalami Gempa
Setelah gempa, pertanyaan owner dan pengelola fasilitas bukan sekadar apakah ada retak. Keputusan yang harus dibuat biasanya lebih konkret: area mana yang perlu dibatasi, apakah operasional dapat dilanjutkan bertahap, elemen mana yang perlu diperiksa lebih rinci, dan data apa yang dibutuhkan sebelum repair atau retrofit ditetapkan.
Struktura menyediakan jasa assessment dan pengujian struktur pasca gempa untuk gedung, pabrik, gudang, sekolah, rumah sakit, fasilitas publik, dan bangunan komersial. Scope disusun bertahap berdasarkan kondisi aktual, fungsi bangunan, konsekuensi risiko, ketersediaan dokumen, serta keputusan yang perlu diambil oleh owner, building management, engineering, EHS, atau procurement.
Utamakan penanganan bahaya langsung.
Bila terlihat keruntuhan sebagian, elemen menggantung, kebocoran gas, kebakaran, kabel terbuka, tanah bergerak, atau bahaya lain yang masih aktif, kosongkan dan batasi area sesuai prosedur darurat pengelola serta arahan otoritas terkait. Assessment teknik bukan pengganti respons kedaruratan, dan inspeksi hanya dilakukan setelah akses lapangan dapat dikoordinasikan dengan aman.
Keputusan yang Perlu Dijawab
Pembatasan Area
Zona mana yang perlu dikosongkan, dibatasi, distabilisasi sementara, atau diperiksa lebih lanjut sebelum akses ditambah?
Tingkat Investigasi
Apakah temuan cukup ditangani melalui pemeriksaan cepat, atau membutuhkan pengukuran, pengujian, dan analisis yang lebih rinci?
Kelanjutan Operasional
Area kritis mana yang perlu diprioritaskan agar keputusan operasional tidak dibuat dengan menyamaratakan kondisi seluruh bangunan?
Arah Penanganan
Apakah tindak lanjutnya monitoring, repair lokal, investigasi tambahan, perkuatan, evaluasi retrofit, atau kajian opsi pembongkaran?
Jawaban tersebut tidak dapat diambil hanya dari besar magnitudo, satu foto retak, satu nilai Hammer Test, atau satu pembacaan UPV. Respons bangunan dipengaruhi sistem struktur, kondisi tanah, arah dan karakteristik guncangan, mutu serta detailing material, riwayat perubahan, fungsi bangunan, dan kondisi kerusakan aktual.
Kapan Assessment Struktur Pascagempa Diperlukan?
Muncul Kerusakan Baru atau Perubahan Gejala
Retak baru, retak yang bertambah panjang atau lebar, spalling, tulangan terekspos, sambungan terbuka, pintu tiba-tiba macet, lantai berubah elevasi, atau rembesan baru perlu dibaca sebagai rangkaian gejala—bukan ditangani satu per satu tanpa mengetahui penyebabnya.
Terjadi Deformasi atau Pergeseran
Kemiringan kolom atau bangunan, residual drift, settlement, perubahan celah dilatasi, pergeseran pada bearing atau sambungan, serta perubahan geometri elemen memerlukan pengukuran yang dapat dibandingkan. Foto visual saja sering tidak cukup untuk mengukur besar dan pola deformasi.
Elemen Kritis atau Komponen Non-Struktural Terdampak
Kolom, joint balok-kolom, shear wall, bracing, diafragma, fondasi, tangga, parapet, fasad, plafon, rak, support utilitas, dan equipment dapat memiliki konsekuensi risiko berbeda. Kerusakan non-struktural juga dapat membatasi penggunaan ruang meskipun sistem struktur utama belum menunjukkan gejala yang sama.
Fasilitas Perlu Kembali Beroperasi
Pabrik, rumah sakit, sekolah, pusat data, gudang, dan fasilitas publik sering membutuhkan keputusan per zona. Tujuan assessment perlu menyebut fungsi yang harus dipulihkan, jumlah pengguna, proses kritis, restricted area, serta risiko bila suatu area tetap ditutup atau dibuka terlalu cepat.
Terjadi Gempa Susulan atau Kondisi Berubah
Temuan awal dapat berubah setelah gempa susulan, pelepasan elemen yang sudah longgar, perubahan tanah, atau pembebanan kembali. Bila muncul gejala baru, area terkait perlu ditinjau ulang dan catatan sebelumnya digunakan sebagai pembanding.
Assessment Dilakukan Secara Bertahap
Pemeriksaan cepat dan evaluasi teknik rinci mempunyai tujuan berbeda. Pendekatan bertahap mencegah owner memesan semua alat sekaligus, tetapi juga mencegah keputusan penting dibuat dari screening yang terlalu terbatas.
| Tahap | Kegiatan Utama | Keputusan yang Didukung |
|---|---|---|
| 1. Triase Data Awal | Review lokasi, fungsi, waktu kejadian, foto, status penggunaan, gempa susulan, dokumen, dan kondisi akses. | Urgensi respons, kebutuhan koordinasi, serta prioritas area awal. Triase jarak jauh tidak menjadi pernyataan kelayakan bangunan. |
| 2. Pemeriksaan Cepat | Observasi dari luar terlebih dahulu, lalu area yang dapat diakses; pemetaan gejala, potensi bahaya, dan elemen prioritas. | Rekomendasi awal pembatasan, kebutuhan stabilisasi, dan perlu atau tidaknya investigasi rinci. |
| 3. Investigasi Rinci | Damage mapping, pengukuran deformasi, verifikasi geometri, serta pengujian terpilih pada test point yang relevan. | Karakterisasi kerusakan dan pengumpulan data untuk engineering evaluation. |
| 4. Evaluasi Teknik | Integrasi temuan, material, geometri, beban, sistem struktur, dokumen existing, serta analisis sesuai tujuan. | Membaca implikasi kondisi terhadap kinerja dan menentukan kebutuhan penanganan lanjutan. |
| 5. Laporan & Rekomendasi | Ringkasan keputusan, damage map, hasil uji, asumsi, keterbatasan, prioritas, dan next action. | Dasar teknis untuk owner, building management, engineering, EHS, asuransi, atau procurement sesuai scope. |
Kerangka pemeriksaan cepat pascagempa juga dikenal dalam program Quick Assessment Kerusakan Bangunan Gedung Pasca Gempa Kementerian Pekerjaan Umum. Pada pekerjaan Struktura, kedalaman dan keluaran tetap disepakati sesuai kewenangan, kondisi proyek, serta keputusan yang dibutuhkan klien.
Elemen dan Kondisi yang Diperiksa
Kondisi Tapak dan Fondasi
Pemeriksaan dapat mencakup retak atau pergeseran tanah, settlement, heave, liquefaction indication yang terlihat, perubahan drainase, kerusakan retaining structure, pergeseran bangunan terhadap fondasi, serta kondisi pedestal dan anchor. Bila persoalan memerlukan evaluasi geoteknik khusus, kebutuhan tenaga dan investigasi tambahan dicatat sebagai scope terpisah.
Sistem Penahan Beban Lateral dan Gravitasi
Kolom, balok, joint balok-kolom, shear wall, bracing, diafragma, slab, sambungan baja, dinding masonry, dan elemen transfer dibaca sesuai sistem bangunan. Perhatian diberikan pada retak diagonal, crushing, buckling, yielding indication, connection distress, spalling, residual deformation, serta perubahan load path.
Komponen Non-Struktural dan Interface Utilitas
Fasad, parapet, plafon, partisi, rak, tangki, pipa, support MEP, equipment anchor, kabel tray, dan elemen arsitektural dapat membahayakan pengguna atau menghambat operasi. Assessment struktur tidak otomatis menggantikan inspeksi spesialis mekanikal, elektrikal, proteksi kebakaran, lift, atau sistem proses; interface yang membutuhkan spesialis akan dicatat.
Pembedaan Kerusakan Lama dan Baru
Foto sebelum kejadian, catatan maintenance, crack marker, laporan lama, wawancara PIC, dan pola kerusakan membantu membedakan kondisi existing dari perubahan setelah gempa. Jika data pembanding tidak tersedia, laporan menyatakan keterbatasan tersebut dan menghindari kesimpulan kronologi yang tidak dapat dibuktikan.
Pengujian Dipilih dari Pertanyaan yang Perlu Dijawab
Tidak semua elemen harus diuji dengan semua metode. Test point ditentukan dari sistem struktur, damage map, variasi kondisi, akses, serta data yang masih kurang.
| Kebutuhan Data | Metode yang Dapat Dipertimbangkan | Batas Interpretasi |
|---|---|---|
| Pola, lokasi, dan perkembangan kerusakan | Visual inspection, damage mapping, crack measurement, dan foto terukur | Gejala visual perlu dibaca bersama sistem struktur dan riwayat kondisi. |
| Kemiringan, elevasi, atau residual deformation | Level survey, verticality check, total station, atau metode ukur yang sesuai | Membutuhkan benchmark, toleransi, dan konteks geometri yang jelas. |

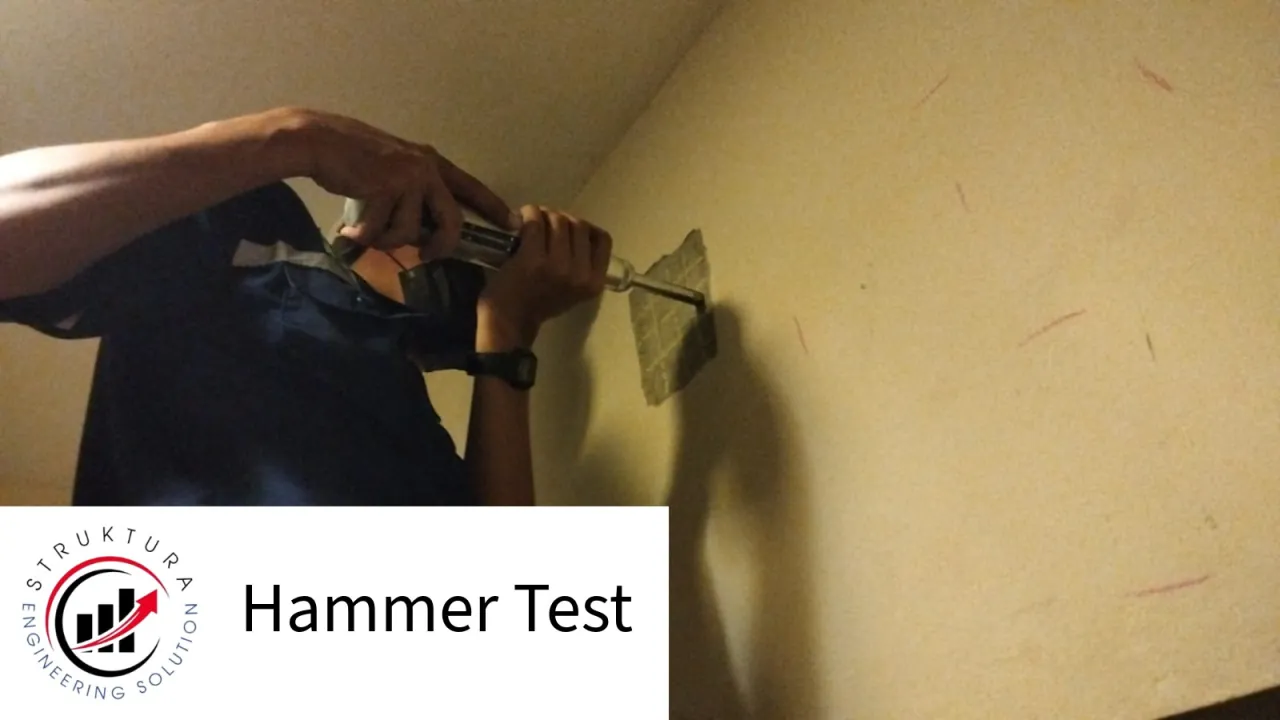

| Perbandingan respons permukaan beton | Hammer Test | Screening; rebound number tidak langsung membuktikan kuat tekan aktual atau kapasitas struktur. |

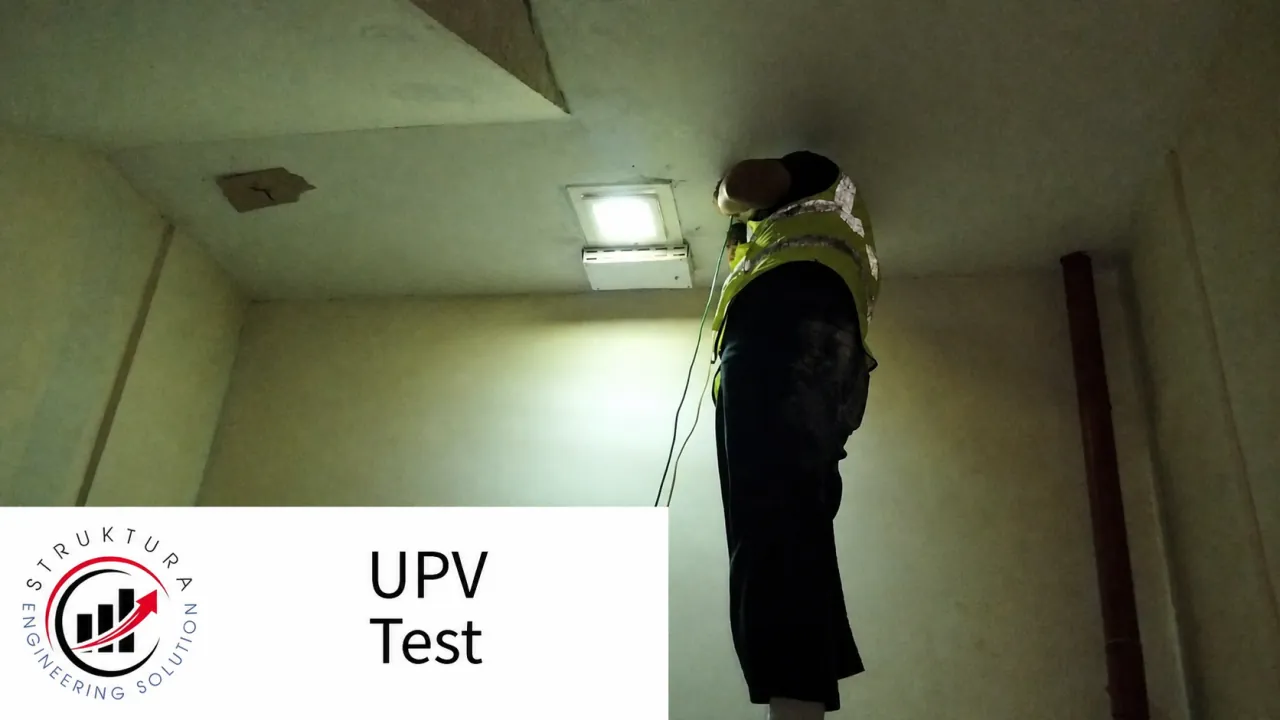

| Pulse velocity, uniformity, dan indikasi discontinuity beton | UPV Test | Indikasi void atau crack memerlukan korelasi dengan gejala, konfigurasi test, dan investigasi lain. |

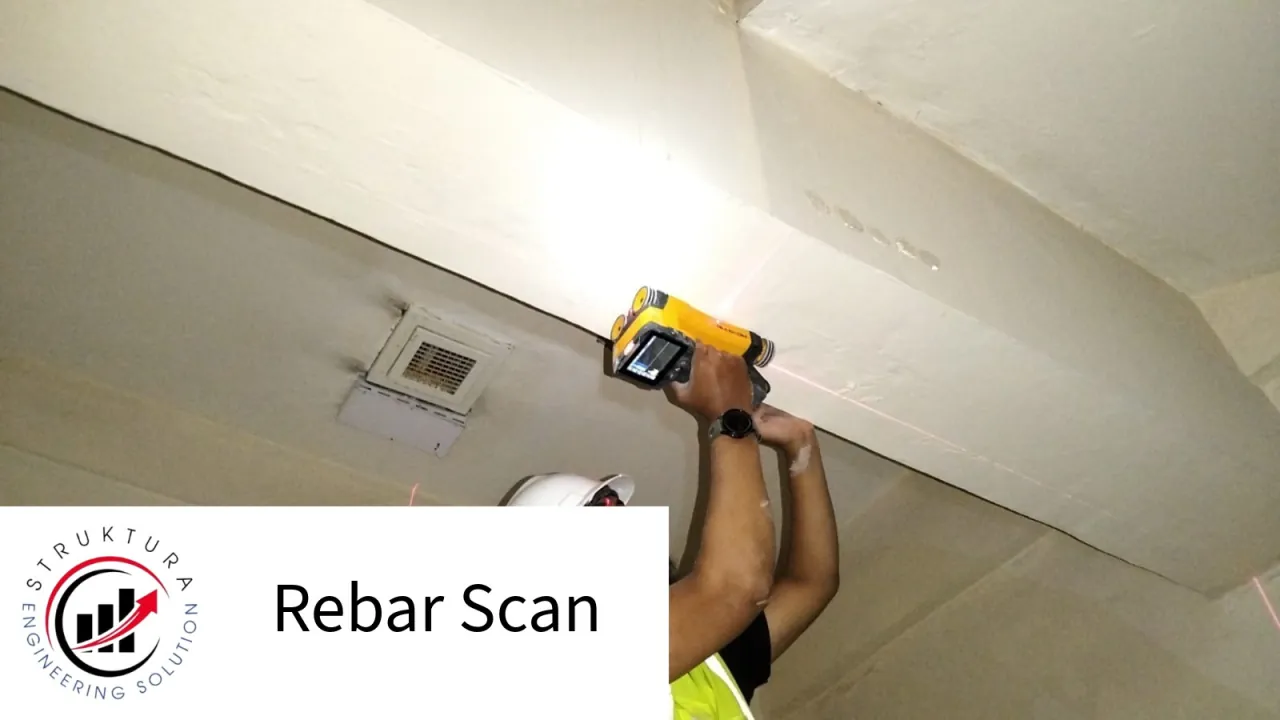

| Posisi tulangan, cover, dan informasi geometri internal | Rebar Scanning | Tidak mengukur kuat tekan beton atau langsung menentukan kapasitas elemen. |
| Data material beton dari sampel | Core Drill dan uji laboratorium | Lokasi sampel, kondisi core, representativeness, dan repair lubang harus direncanakan. |
| Kondisi baja, masonry, sambungan, atau fondasi | Pengukuran dan pengujian khusus sesuai material serta detail | Scope ditentukan per sistem; metode beton tidak boleh dipaksakan untuk menjawab semua material. |
Pengujian adalah input, bukan keputusan akhir.
Hammer Test, UPV Test, Rebar Scanning, dan Core Drill menjawab pertanyaan material atau kondisi tertentu. Keputusan mengenai pembatasan, kapasitas, repair, atau retrofit perlu mengintegrasikan geometri, detailing, beban, sistem struktur, pola kerusakan, dan engineering analysis yang relevan.
Dari Temuan Lapangan ke Evaluasi Teknik
Pemeriksaan cepat menghasilkan prioritas, bukan otomatis evaluasi kapasitas lengkap. Bila keputusan menyangkut kinerja struktur, penggunaan kembali, atau desain penanganan, data lapangan perlu diintegrasikan melalui tahapan berikut:
- Menetapkan tujuan evaluasi — misalnya pembatasan area, pemulihan fungsi tertentu, evaluasi elemen kritis, atau dasar desain repair dan retrofit.
- Menyusun informasi as-built — menggunakan drawing, pengukuran, verifikasi material, konfigurasi tulangan atau sambungan, serta riwayat perubahan.
- Membaca demand dan kapasitas — sesuai sistem struktur, fungsi bangunan, kondisi kerusakan, target kinerja, dan acuan teknis yang disepakati.
- Menguji sensitivitas keterbatasan data — mencatat asumsi serta menentukan apakah kekurangan informasi dapat diterima atau membutuhkan investigasi tambahan.
- Membandingkan opsi penanganan — monitoring, repair, stabilisasi, strengthening, retrofit, pembatasan permanen, atau kajian penggantian elemen.
SNI 1726:2019 merupakan acuan perencanaan ketahanan gempa untuk struktur bangunan gedung dan nongedung; standar ini tidak diposisikan sebagai prosedur pemeriksaan cepat. Untuk evaluasi dan retrofit bangunan existing, ASCE/SEI 41-23 dapat digunakan sebagai referensi pendukung bila sesuai dengan tujuan dan disepakati dalam scope. Acuan material serta sistem struktur lainnya dipilih sesuai kebutuhan proyek.
Batas kewenangan dan keluaran harus jelas.
Laporan Struktura memberikan engineering recommendation sesuai scope dan data yang tersedia. Penetapan status resmi, placard pemerintah, izin penggunaan, SLF, atau keputusan otoritas tidak otomatis termasuk dan tidak boleh diasumsikan hanya dari laporan pemeriksaan awal.
Keluaran yang Diterima Owner
Deliverable disusun dari tujuan keputusan, bukan dari template laporan yang sama untuk semua proyek. Scope dapat mencakup:
- executive summary untuk owner, building management, engineering, EHS, atau procurement;
- identitas area dan elemen yang diperiksa;
- damage map, foto, crack map, dan catatan kondisi;
- metode, test configuration, test point, serta hasil pengukuran atau pengujian;
- engineering interpretation yang tidak melampaui batas metode;
- asumsi, dokumen yang direview, dan keterbatasan akses atau data;
- rekomendasi pembatasan, stabilisasi, monitoring, investigasi tambahan, repair, atau evaluasi retrofit;
- prioritas tindakan berdasarkan risiko, kebutuhan operasi, dan dependensi pekerjaan; serta
- kebutuhan scope lanjutan bila desain repair, strengthening, atau retrofit belum termasuk.
Untuk kebutuhan asuransi, audit internal, atau persetujuan CAPEX, pihak pengguna laporan, format yang diminta, kebutuhan bukti, dan target keputusan perlu disampaikan sebelum pekerjaan dimulai.
Kemungkinan Rekomendasi Tindak Lanjut
| Arah Tindak Lanjut | Kapan Dipertimbangkan | Langkah Berikutnya |
|---|---|---|
| Pembatasan atau pengosongan area | Ada bahaya lokal, elemen tidak stabil, atau data belum cukup untuk menambah akses. | Kontrol akses, koordinasi EHS, stabilisasi, dan pemeriksaan lanjutan. |
| Monitoring | Perubahan perlu diamati atau kondisi belum menunjukkan kebutuhan intervensi langsung. | Tetapkan parameter, benchmark, frekuensi, threshold, dan PIC. |
| Repair lokal | Penyebab serta batas kerusakan cukup dipahami dan kapasitas tidak memerlukan peningkatan. | Susun metode repair, material, persiapan permukaan, QC, dan inspeksi hasil. |
| Investigasi atau analisis tambahan | Data material, geometri, fondasi, sambungan, atau demand belum mencukupi. | Tentukan data gap serta metode paling proporsional untuk menutupnya. |
| Perkuatan atau retrofit | Evaluasi menunjukkan kekurangan kapasitas, daktilitas, load path, atau target kinerja. | Lanjutkan ke desain, detailing, metode kerja, tahapan operasi, dan estimasi. |
| Kajian penggantian atau pembongkaran | Kerusakan, stabilitas, keterbatasan repair, atau pertimbangan teknis-ekonomis membutuhkan perbandingan opsi. | Lakukan kajian khusus; keputusan tidak diambil hanya dari klasifikasi visual awal. |
Jika hasil assessment mengarah pada perkuatan terhadap gempa berikutnya, lihat layanan seismic retrofitting bangunan rawan gempa. Untuk penanganan kerusakan yang sudah terdefinisi, scope dapat dilanjutkan melalui layanan perbaikan dan perkuatan struktur.
Panduan untuk owner dan pengelola fasilitas
Baca alur keputusan retak dinding setelah gempa untuk memahami urutan pembatasan area, dokumentasi, assessment, repair, dan kapan retrofit dinding masonry dapat mulai dipertimbangkan.
Fasilitas yang Dapat Dilayani
Pabrik dan Fasilitas Produksi
Prioritas dapat meliputi struktur produksi, crane bay, platform, pipe rack, utility building, gudang bahan, support equipment, serta jalur evakuasi. Assessment harus mengikuti izin kerja, kondisi energi, restricted area, dan kemungkinan shutdown window.
Gudang dan Pusat Logistik
Selain kolom, balok, slab, serta bracing, pemeriksaan dapat mempertimbangkan racking, stored material, sprinkler support, loading bay, dan akses forklift. Kerusakan struktur bangunan perlu dipisahkan dari kerusakan rak atau equipment yang membutuhkan pemeriksaan vendor atau spesialis terkait.
Gedung Komersial dan Hunian Bertingkat
Area publik, basement, tangga, podium, fasad, plafon, expansion joint, lift lobby, utilitas, dan jalur keluar perlu diprioritaskan sesuai fungsi. Keputusan dapat dibagi per zona bila kondisi dan sistem memungkinkan; tidak seluruh gedung harus diperlakukan seolah mempunyai temuan yang identik.
Sekolah, Rumah Sakit, dan Fasilitas Publik
Fungsi kritis, kepadatan pengguna, kebutuhan evakuasi, ruang pelayanan, serta komponen non-struktural perlu masuk dalam penentuan prioritas. Kebutuhan pemulihan fungsi tidak menghapus kebutuhan pembatasan pada area yang datanya belum memadai.
Data yang Perlu Disiapkan
Kirim data berikut sejauh tersedia agar triase awal dan quotation tidak dibangun dari asumsi:
- lokasi, fungsi, jumlah lantai, usia, dan sistem struktur bila diketahui;
- waktu gempa serta perubahan yang terlihat setelah gempa susulan;
- status penghuni dan operasional saat ini;
- foto keseluruhan bangunan, setiap sisi, serta detail kerusakan;
- penandaan lantai, grid, ruang, atau elemen pada foto atau denah;
- drawing struktur, as-built, laporan assessment lama, atau dokumen renovasi;
- catatan retak, settlement, repair, perkuatan, dan kerusakan yang sudah ada sebelum gempa;
- area yang telah dibatasi, kondisi utilitas, kebutuhan induksi, serta aturan EHS;
- kontak PIC, window pemeriksaan, dan akses alat atau ketinggian; serta
- pihak pengguna laporan dan target keputusan internal.
Dokumen tidak lengkap?
Assessment dapat dimulai dari tujuan keputusan, foto, kondisi akses, dan data bangunan yang tersedia. Kekurangan informasi dicatat sebagai data gap dan digunakan untuk menentukan pengukuran atau investigasi yang paling relevan.
Kirim Kondisi PascagempaPertanyaan Umum
Apakah gempa yang terasa ringan tetap memerlukan assessment?
Tidak ada satu batas magnitudo yang otomatis berlaku untuk semua bangunan. Kebutuhan assessment ditentukan dari respons di lokasi, sistem dan fungsi bangunan, gejala baru, kondisi existing, konsekuensi risiko, serta kebutuhan owner. Fasilitas kritis dapat memerlukan screening meskipun kerusakan visual terbatas.
Apa perbedaan pemeriksaan cepat dan assessment rinci?
Pemeriksaan cepat memetakan potensi bahaya, tingkat kebutuhan, dan prioritas tindak lanjut. Assessment rinci menambah pengukuran, investigasi material atau detail, serta engineering evaluation untuk menjawab keputusan yang tidak dapat diselesaikan melalui visual screening saja.
Apakah Hammer Test atau UPV dapat memastikan bangunan aman?
Tidak. Hammer Test membandingkan respons permukaan, sedangkan UPV membantu membaca pulse velocity, uniformity, dan indikasi internal condition beton. Keduanya adalah input yang harus dibaca bersama geometri, tulangan, beban, sistem struktur, dan pola kerusakan.
Apakah bangunan boleh tetap beroperasi selama assessment?
Keputusan tidak dapat digeneralisasi sebelum kondisi dipahami. Scope awal dapat membantu membagi prioritas per zona, tetapi area dengan bahaya aktif atau data yang belum memadai tetap perlu mengikuti pembatasan dan prosedur EHS yang berlaku.
Bagaimana jika drawing struktur tidak tersedia?
Pekerjaan dapat dimulai dari review tujuan, pengukuran lapangan, foto, wawancara PIC, dan pengujian terpilih. Namun, keterbatasan dokumen dapat menambah kebutuhan verifikasi as-built serta membatasi kesimpulan sampai data kritis tersedia.
Apakah inspeksi perlu diulang setelah gempa susulan?
Bila gempa susulan menimbulkan gejala baru, memperbesar kerusakan, mengubah kondisi tanah, atau memengaruhi area yang sudah diperiksa, evaluasi pada area terkait perlu diperbarui. Foto dan damage map sebelumnya menjadi baseline pembanding.
Apakah assessment sudah termasuk desain repair atau retrofit?
Tidak otomatis. Assessment menghasilkan kondisi, data, interpretasi, dan rekomendasi sesuai scope. DED repair atau retrofit merupakan tahap tersendiri untuk menetapkan target kinerja, perhitungan, detail, spesifikasi, kebutuhan metode pelaksanaan dan QC, tahapan operasional, serta estimasi pekerjaan bila termasuk dalam deliverable.
