Jasa UPV Test Beton untuk Bangunan dan Fasilitas Industri

Owner dan engineering team tidak membutuhkan sekadar tabel pulse velocity. Mereka membutuhkan jawaban yang dapat digunakan: apakah uniformity beton menunjukkan variasi signifikan, area mana yang perlu diperiksa lebih lanjut, apakah Core Drill perlu diprioritaskan, dan apakah data yang tersedia sudah cukup untuk mendukung keputusan repair atau strengthening.

Struktura menyediakan jasa UPV Test beton dengan scope yang disusun berdasarkan tujuan pemeriksaan, elemen yang relevan, test configuration, kondisi akses, serta deliverables yang dibutuhkan. Test result disampaikan bersama engineering interpretation, limitation, dan rekomendasi tindak lanjut—bukan langsung diterjemahkan menjadi nilai compressive strength atau pernyataan bahwa struktur aman.

UPV Test Harus Mendukung Keputusan Proyek

UPV atau Ultrasonic Pulse Velocity adalah metode Non-Destructive Testing yang mengukur transit time gelombang ultrasonik melalui beton. Dengan path length yang diketahui, alat menghitung apparent pulse velocity pada setiap test point.

Angka tersebut baru bernilai ketika dibaca sebagai pola. Satu nilai yang berdiri sendiri jarang cukup untuk menjawab kebutuhan owner. Engineering team perlu melihat konsistensi test configuration, variasi antararea, kondisi permukaan, posisi rebar, moisture condition, visible defect, serta tujuan keputusan yang melatarbelakangi pengujian.

Dalam scope yang tepat, UPV Test dapat membantu:

• membandingkan uniformity dan relative quality antar elemen atau zona;
• mengidentifikasi area dengan test result yang berbeda dari baseline;
• membaca indikasi void, crack, honeycomb, atau discontinuity;
• mengevaluasi perubahan kondisi atau efektivitas crack repair;
• menentukan prioritas additional testing atau Core Drill;
• mendukung penyusunan scope repair, strengthening, atau monitoring; dan
• menyajikan data yang dapat ditelusuri untuk engineering review, procurement, CAPEX planning, atau audit aset.

Nilai komersialnya bukan pada banyaknya test point, melainkan pada kemampuan scope dan report untuk mengurangi ketidakpastian yang memengaruhi keputusan proyek.

Apa yang Dapat dan Tidak Dapat Dijawab UPV Test?

ASTM C597-22 menempatkan UPV Test untuk assessment uniformity dan relative quality, indikasi void atau crack, evaluasi crack repair, serta monitoring perubahan kondisi beton. Standar yang sama juga menegaskan bahwa test result tidak digunakan sebagai pengukuran compressive strength tanpa relationship yang dikembangkan secara khusus untuk beton terkait.

Karena itu, wording seperti “beton kuat”, “beton gagal”, atau “struktur aman” tidak boleh ditarik hanya dari nilai pulse velocity. Jika keputusan menyangkut additional load, perubahan fungsi, atau desain strengthening, UPV Test perlu dibaca bersama data geometri, rebar configuration, material property, visible damage, load, dan structural analysis.

Kapan UPV Test Relevan?

Ada indikasi honeycomb, void, atau internal crack

Permukaan beton dapat terlihat relatif utuh sementara internal condition-nya tidak seragam. UPV Test membantu membandingkan area normal dengan area yang dicurigai, lalu mengarahkan apakah diperlukan opening, repair, Core Drill, atau metode investigasi lain.

Hammer Test menunjukkan rebound number yang bervariasi

Hammer Test membaca surface response, sedangkan UPV Test membaca perilaku gelombang melalui beton. Kombinasi keduanya dapat memberikan konteks yang lebih baik daripada menambah test point dari satu metode yang tidak menjawab seluruh pertanyaan.

Beton existing akan menjadi substrate strengthening

FRP, carbon fiber, steel plate, repair mortar, atau sistem bonded lain membutuhkan substrate yang layak. UPV Test dapat menjadi bagian dari assessment ketika terdapat indikasi crack, honeycomb, atau variasi internal condition sebelum desain dan surface preparation dikunci.

Akan ada additional load atau perubahan fungsi

Mesin, racking, mezzanine, crane, solar panel, equipment, atau penambahan lantai dapat mengubah demand pada struktur existing. UPV Test membantu mengisi sebagian data kondisi material, tetapi keputusan kapasitas tetap memerlukan assessment struktur dan engineering analysis.

Struktur mengalami exposure atau kejadian khusus

Fire exposure, impact, chemical exposure, leakage berkepanjangan, atau deterioration dapat menghasilkan kondisi yang tidak merata. Tujuan UPV Test pada situasi ini harus ditetapkan lebih dahulu: mapping, comparison, monitoring, atau penentuan area additional investigation.

Dibutuhkan data untuk audit, due diligence, atau CAPEX

Owner dan procurement memerlukan scope yang dapat dibandingkan, test-point documentation, limitation, serta rekomendasi tindak lanjut. Report yang hanya berisi daftar angka tanpa konteks tidak cukup untuk keputusan internal yang melibatkan biaya dan risiko operasional.

Scope Jasa UPV Test Beton

Scope tidak ditentukan dari luas bangunan saja. Dua fasilitas dengan luas sama dapat membutuhkan effort berbeda karena tujuan test, jumlah elemen, accessible surface, test configuration, operational constraint, dan format report-nya berbeda.

Alur pekerjaan umumnya meliputi:

1. Review tujuan dan existing data
   Tim memeriksa keputusan yang perlu didukung, foto kondisi, drawing atau as-built, riwayat kerusakan, serta data test sebelumnya.

2. Menentukan elemen, zona, dan test configuration
   Kolom, balok, slab, wall, pedestal, atau elemen lain dikelompokkan berdasarkan fungsi, kondisi, dan area yang perlu dibandingkan.

3. Menyusun test-point plan
   Test point dipilih untuk mewakili baseline, area tipikal, visible defect, dan zona yang dicurigai. Jumlahnya tidak ditetapkan sebagai paket universal.

4. Review akses dan persyaratan lapangan
   Accessible surface, finishing, work at height, restricted area, utility, work permit, safety induction, serta operational window masuk dalam method planning.

5. Marking dan pengambilan data
   Test point didokumentasikan, path length diukur, transducer coupling diperiksa, lalu transit time diambil dengan configuration yang konsisten.

6. Quality check test result
   Data yang tidak stabil diperiksa terhadap coupling, surface condition, path length, configuration, rebar position, dan kondisi lapangan sebelum diterima atau diulang.

7. Engineering interpretation
   Apparent pulse velocity dibandingkan antararea dan dikaitkan dengan visual finding, existing document, serta tujuan pemeriksaan.

8. Reporting dan rekomendasi
   Report menjelaskan hasil, assumption, limitation, area prioritas, serta kebutuhan monitoring, repair, Core Drill, additional testing, atau structural assessment.

Dokumentasi Persiapan dan Pengambilan Data

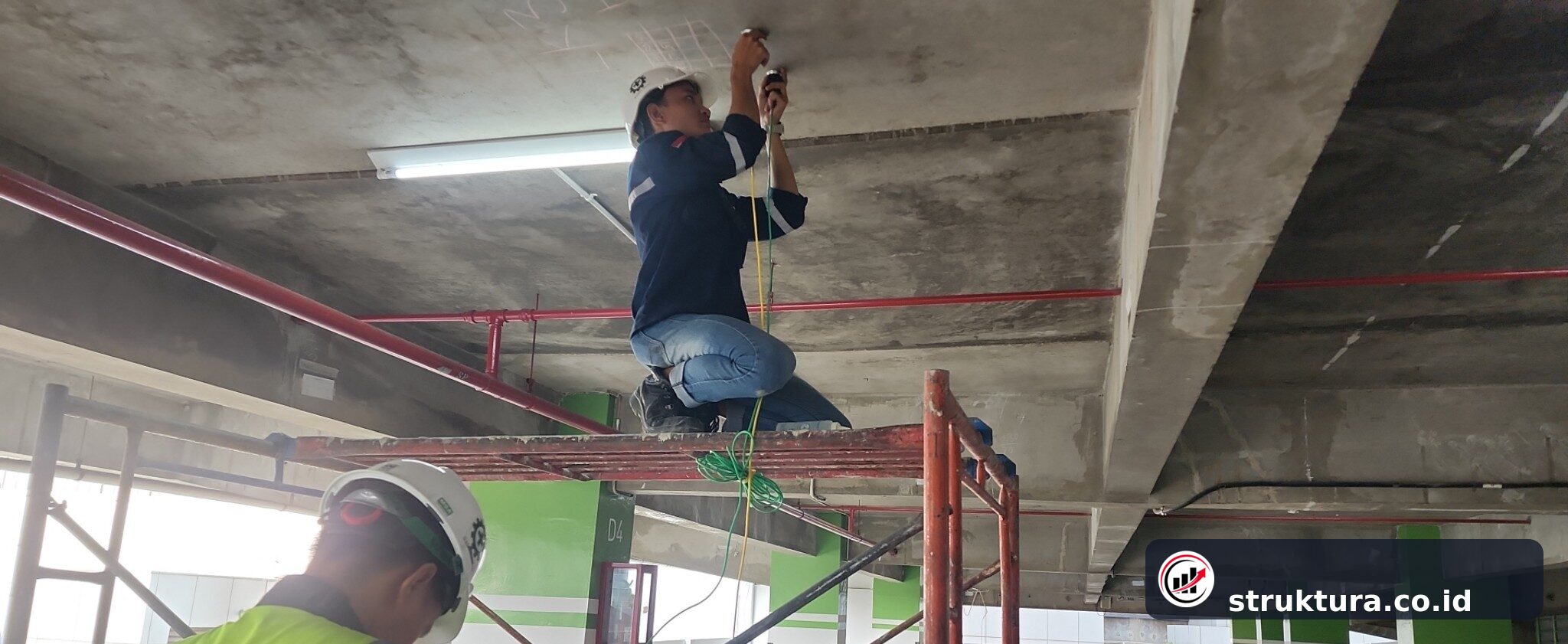

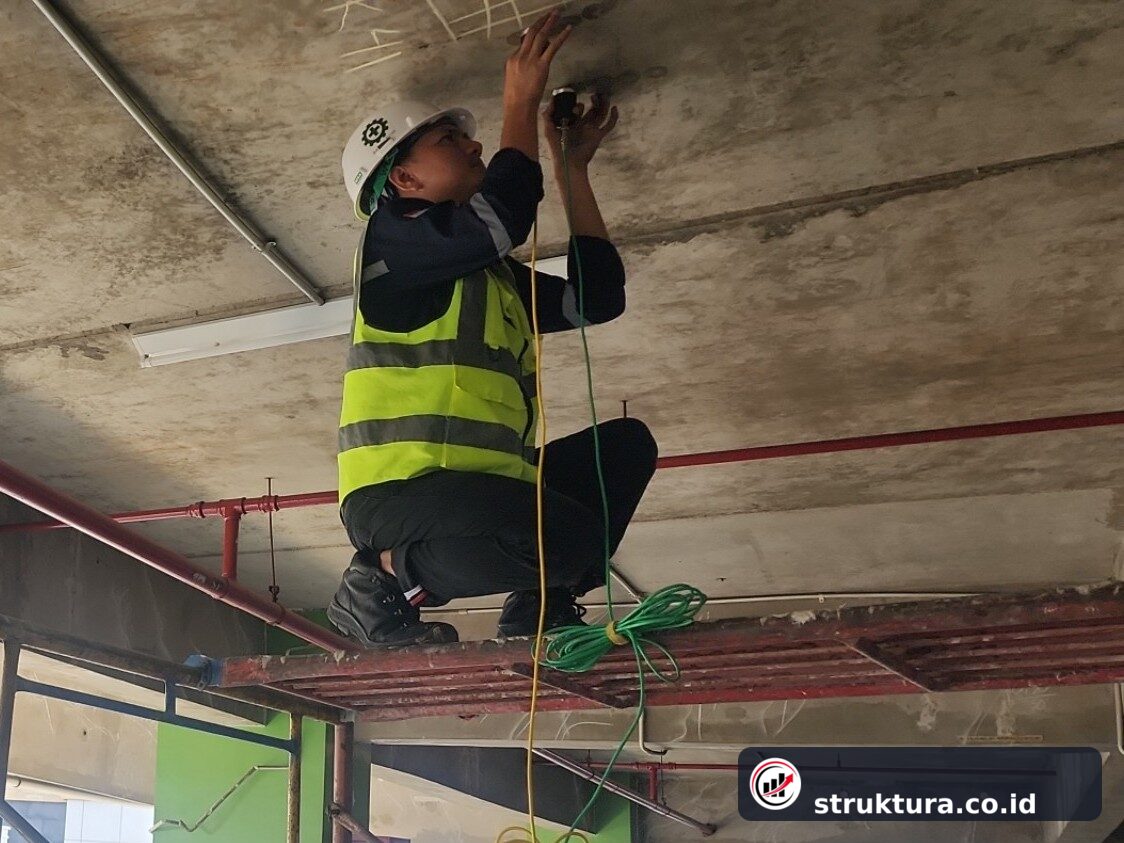

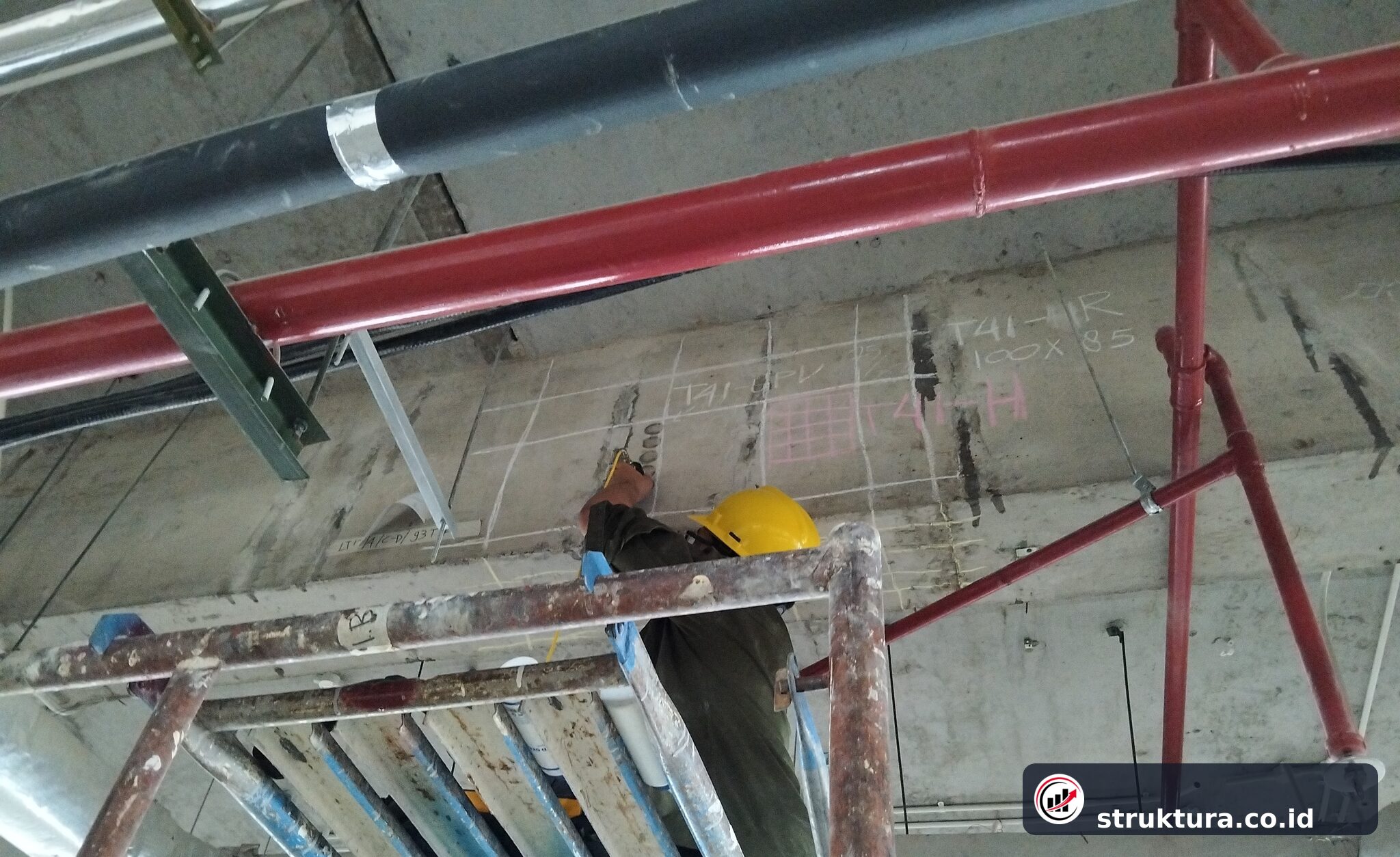

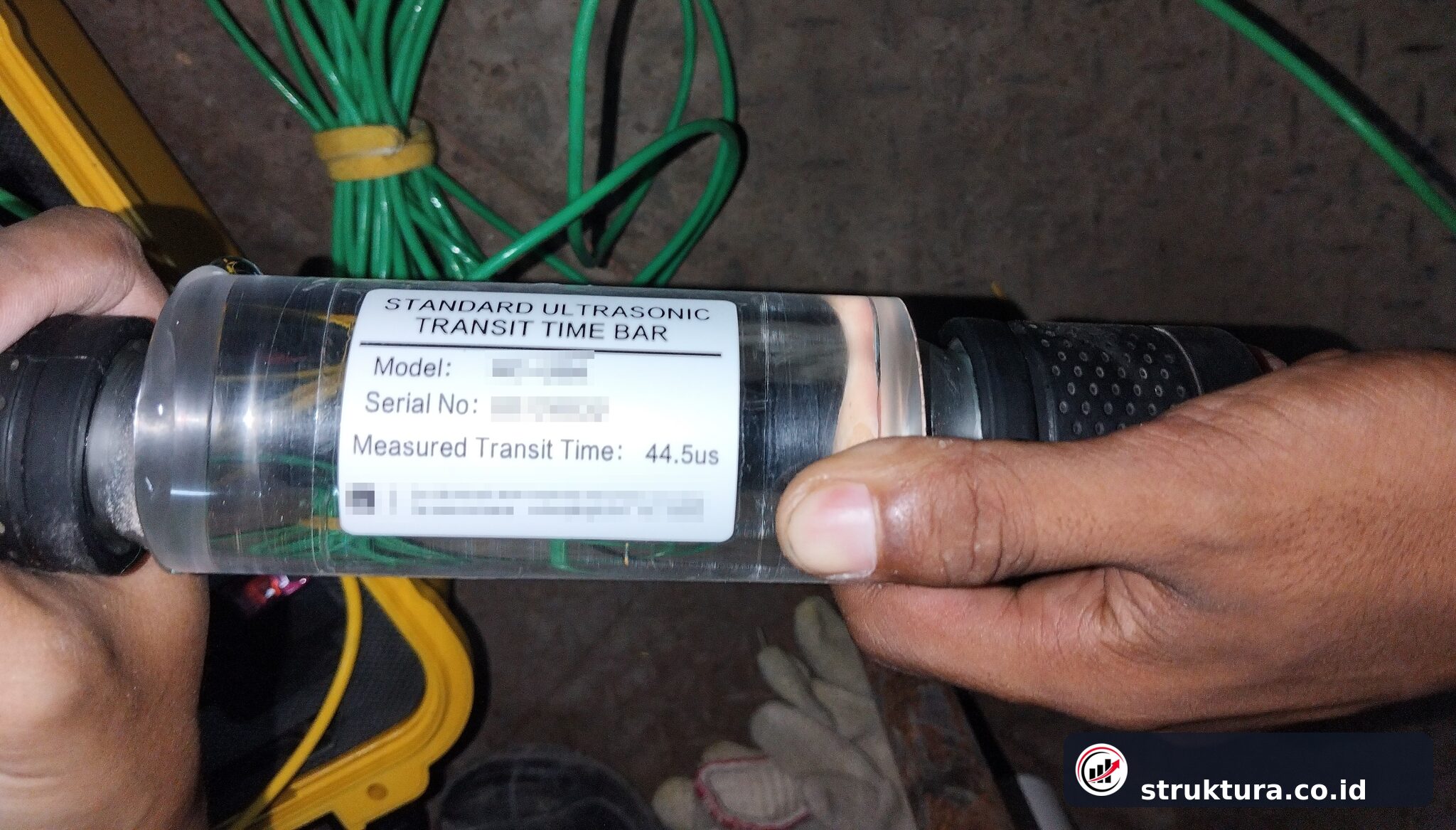

Dokumentasi berikut memperlihatkan workflow persiapan test point, kalibrasi zero-time alat, penempatan transducer, dan pengambilan data pada elemen beton. Foto menunjukkan pelaksanaan lapangan; foto maupun satu pembacaan transit time tidak dengan sendirinya membuktikan compressive strength, structural capacity, atau kelayakan struktur.

Test Configuration dan Site Constraint

Test configuration dipilih berdasarkan bentuk elemen dan accessible surface:

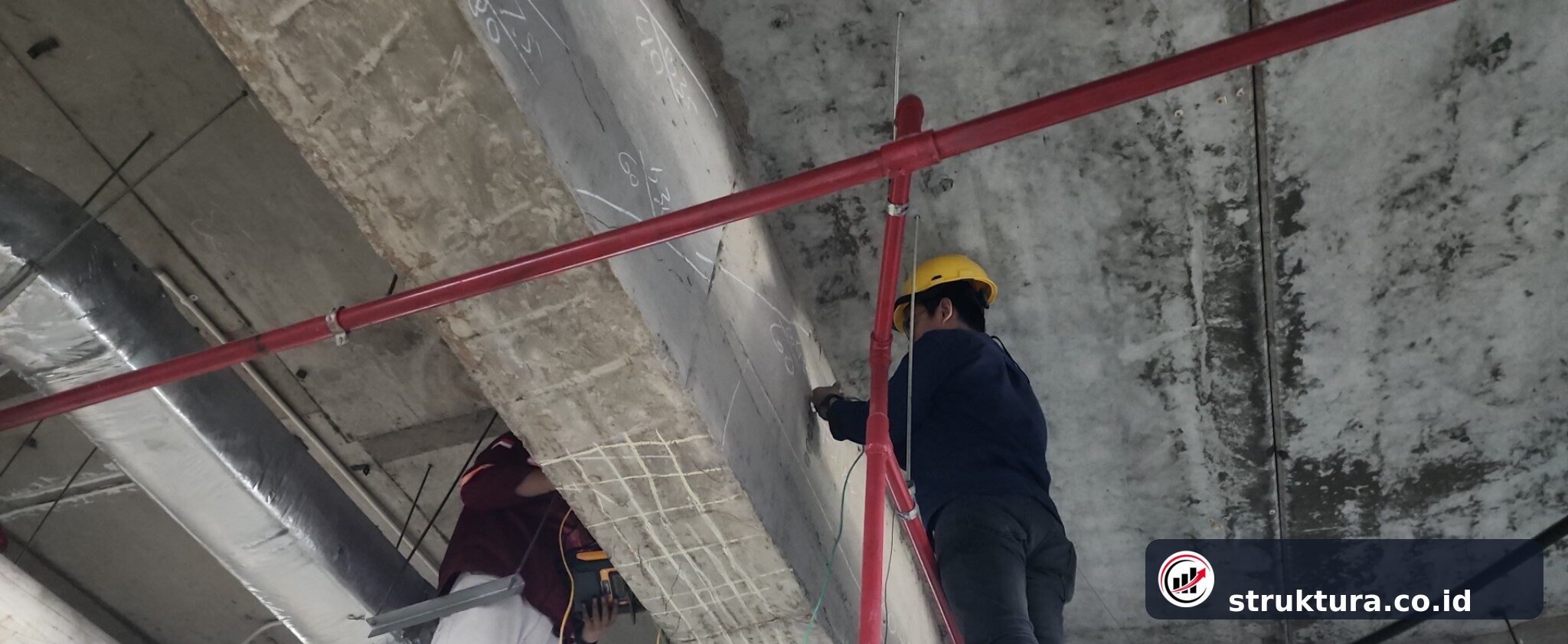

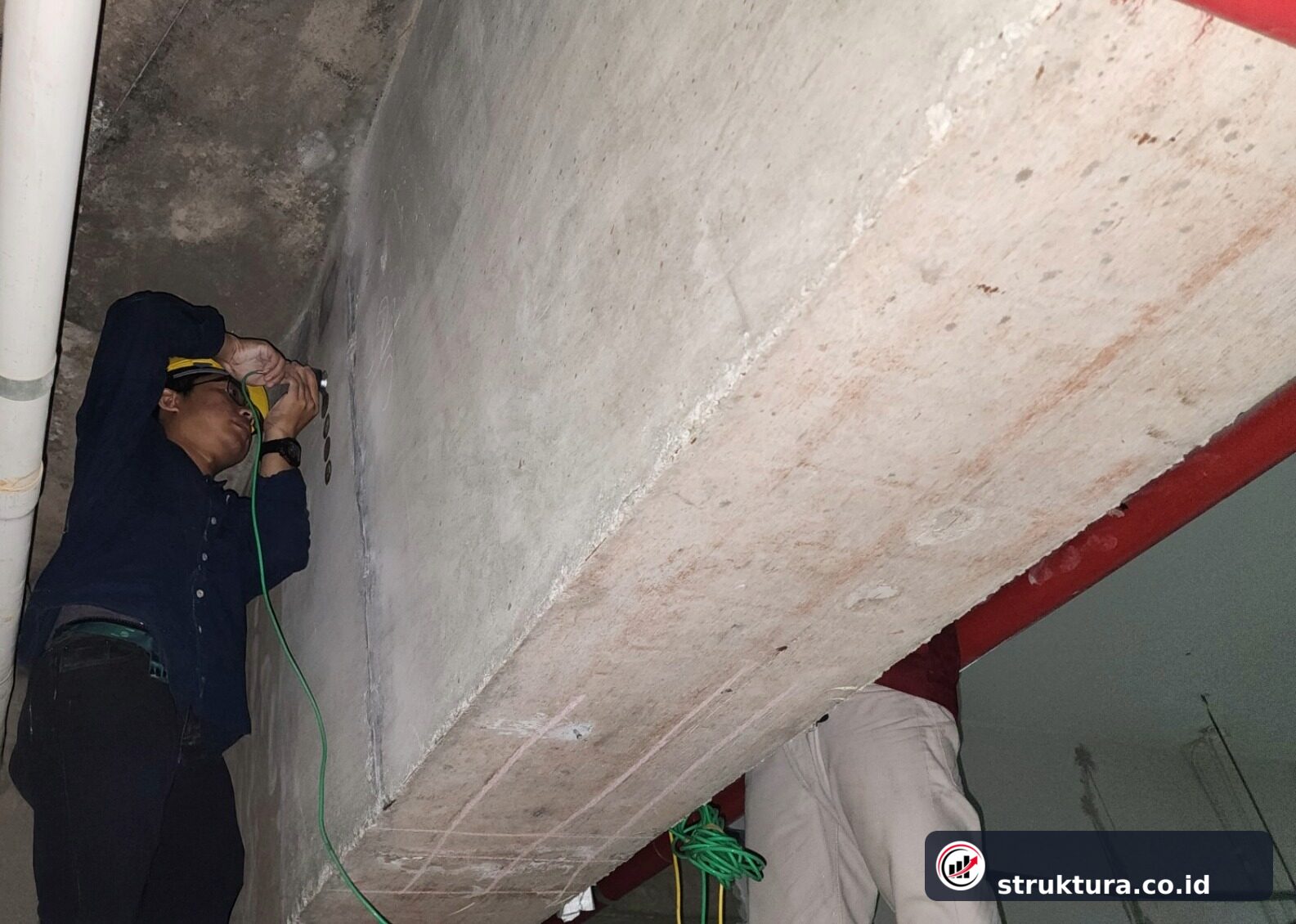

• Direct transmission digunakan ketika transmitter dan receiver dapat ditempatkan pada dua sisi yang berhadapan. Configuration ini biasanya memberikan signal path yang paling jelas.
• Semi-direct transmission dipertimbangkan ketika dua surface tersedia tetapi tidak saling berhadapan.

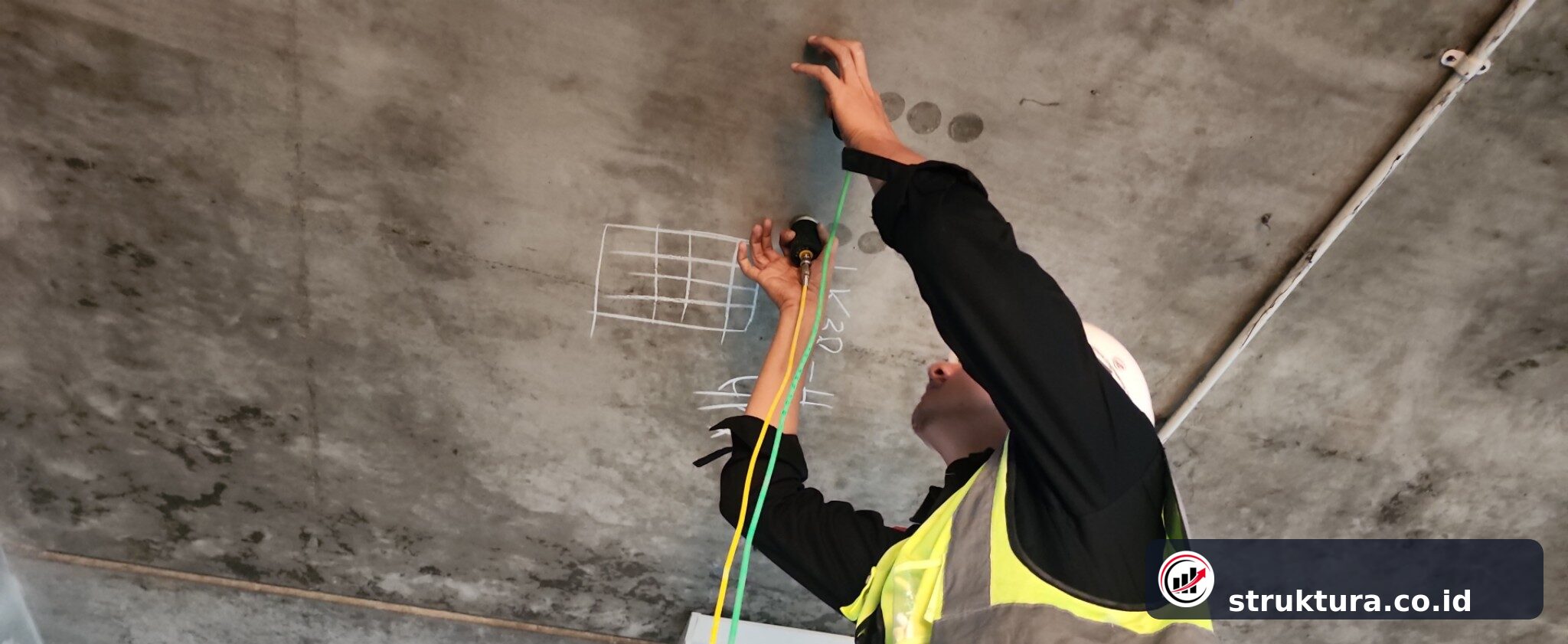

• Indirect transmission digunakan dari satu surface ketika sisi lain tidak dapat diakses. Interpretation dan comparison harus konsisten dengan configuration yang digunakan.

Configuration tidak dapat dipilih hanya setelah tim tiba di lokasi. Foto sisi elemen, element thickness, finishing, plafon, utilitas, ketinggian, dan ruang kerja perlu diketahui sejak penyusunan quotation.

Faktor berikut juga dapat memengaruhi test result:

• moisture condition dan tingkat saturation beton;
• akurasi pengukuran path length;
• transducer coupling dan surface preparation;
• rebar yang sejajar dengan propagation path;
• crack orientation terhadap propagation path;
• signal strength dan stability;
• frequency serta kemampuan equipment; dan
• perbedaan test configuration antararea.

Karena faktor tersebut, angka pulse velocity tidak dibaca menggunakan satu label generik tanpa melihat konteks pengambilan datanya.

Direct, Indirect, dan Kondisi Akses di Lapangan

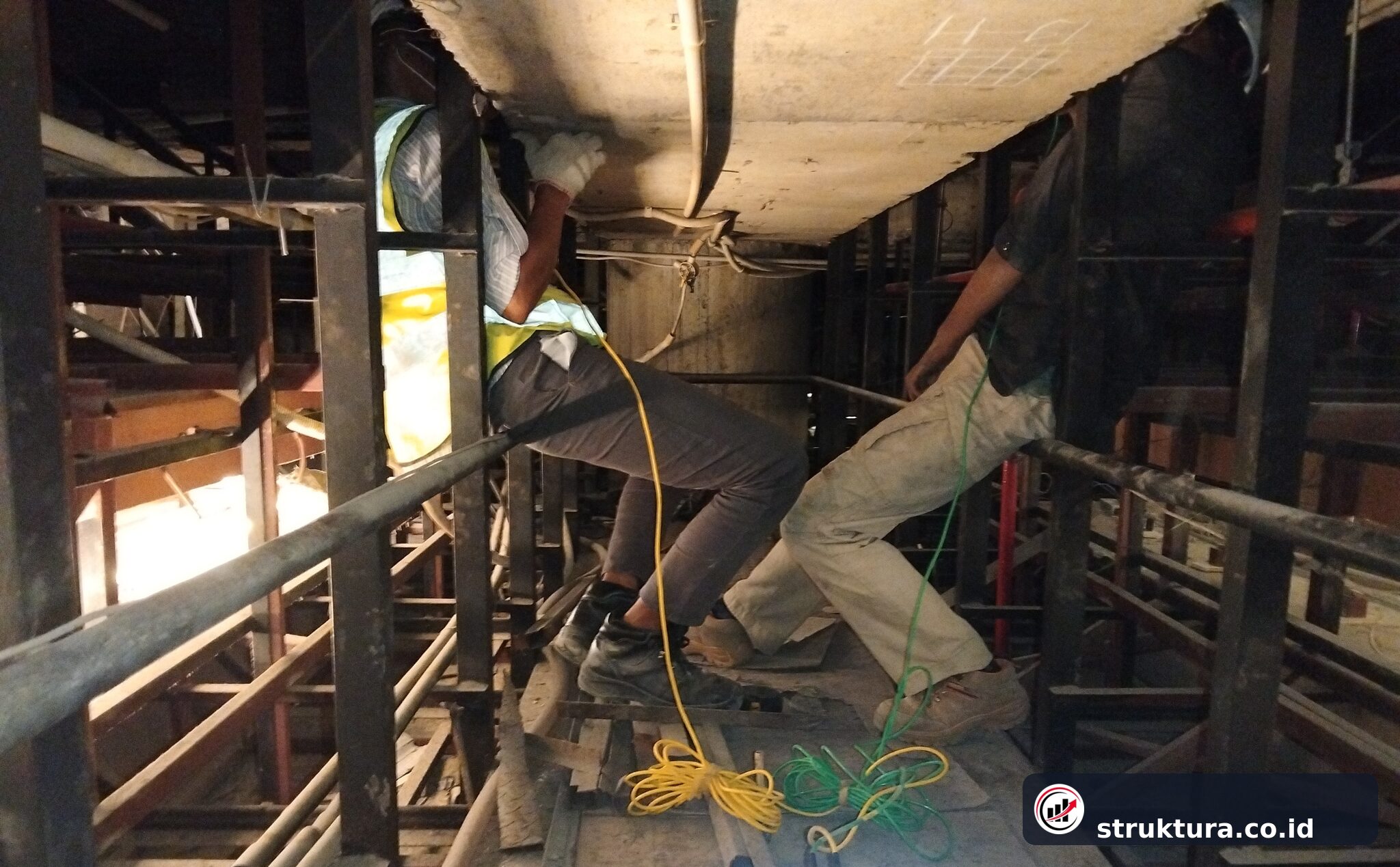

Pemilihan test configuration mengikuti accessible surface dan tujuan comparison. Dokumentasi ini memperlihatkan perbedaan penempatan transducer serta kondisi kerja yang perlu dikonfirmasi sejak penyusunan scope dan quotation.

Apa yang Tercantum dalam UPV Test Report?

Report harus membantu pembaca memahami apa yang diuji, bagaimana data diperoleh, apa arti variasinya, dan keputusan apa yang masih memerlukan data tambahan. Isi final mengikuti agreed deliverables, tetapi umumnya dapat mencakup:

• tujuan, batas area, dan scope;
• identitas bangunan, elemen, zona, serta test point;
• test configuration dan path length;
• transit time dan apparent pulse velocity;
• surface condition serta relevant site constraint;
• tabel hasil dan test-point mapping;
• foto dokumentasi;
• pola variasi antararea;
• visual finding yang relevan;
• engineering interpretation;
• assumption dan limitation; serta
• rekomendasi monitoring, repair, Core Drill, additional testing, atau assessment.

ACI 228.2R-13 menempatkan method selection, investigation scope, correlation dengan intrusive testing, dan reporting sebagai bagian penting dari program NDT. Untuk procurement, batas antara raw field data, engineering report, dan broader structural assessment perlu tertulis jelas dalam quotation.

UPV Test, Hammer Test, Core Drill, atau Rebar Scanner?

Metode dipilih berdasarkan data yang dibutuhkan, bukan jumlah alat yang tersedia.

Pada banyak proyek, kombinasi metode lebih efisien daripada menambah test point dari satu metode. UPV Test dapat membantu menentukan area Core Drill; Rebar Scanner membantu menghindari rebar saat intrusive test; sedangkan Hammer Test dapat memberikan surface-response mapping pada area yang lebih luas.

Faktor yang Menentukan Test Point, Biaya, dan Schedule

Quotation yang kredibel perlu membaca:

• tujuan pemeriksaan dan keputusan pengguna report;
• jenis, jumlah, dan grouping elemen;
• baseline serta zona yang dicurigai;
• test configuration dan accessible surface;
• jumlah test point;
• finishing dan kebutuhan surface preparation;
• work at height, confined space, atau restricted area;
• HSE requirement, work permit, dan safety induction;
• shift, operational window, dan downtime;
• lokasi, perjalanan, akomodasi, serta pengiriman equipment; dan
• report format, engineering interpretation, serta submission deadline.

Jika test point belum ditentukan, owner tidak perlu menebak. Kirim tujuan, drawing, dan foto area; scope awal dapat disusun berdasarkan kelompok elemen serta variasi kondisi yang perlu diwakili.

Data yang Perlu Disiapkan untuk Quotation

Procurement dan engineering team dapat mempercepat review dengan menyiapkan:

1. lokasi dan fungsi bangunan atau fasilitas;
2. tujuan UPV Test dan keputusan yang membutuhkan data;
3. daftar elemen, lantai, atau zona;
4. foto keseluruhan dan detail kondisi;
5. drawing, as-built, atau layout jika tersedia;
6. element thickness dan accessible surface;
7. perkiraan test point jika sudah ada;
8. kondisi finishing dan akses;
9. work schedule, HSE requirement, serta PIC; dan
10. kebutuhan report serta target deadline.

Data awal yang lengkap membantu membedakan antara kebutuhan stand-alone UPV Test, kombinasi NDT, dan structural assessment yang lebih luas.

Mobilisasi dan Pengujian di Fasilitas Aktif

Struktura melayani kebutuhan UPV Test melalui mobilisasi yang direncanakan berdasarkan lokasi dan scope proyek. Untuk pekerjaan di luar Jabodetabek maupun luar Jawa, quotation memperhitungkan jumlah hari lapangan, perjalanan, akomodasi, pengiriman equipment, serta kesiapan PIC dan area kerja.

Pada pabrik, gudang, rumah sakit, atau fasilitas aktif, schedule dapat disusun mengikuti shift, work permit, safety induction, restricted area, dan operational window. Kelayakan bekerja tanpa downtime total tetap perlu dikonfirmasi dari kondisi aktual; kami tidak menjanjikannya sebelum akses dan risiko lapangan direview.

Kelengkapan foto, drawing, daftar elemen, dan persyaratan HSE sebelum mobilisasi membantu mencegah kunjungan ulang akibat surface tidak dapat diakses atau configuration yang direncanakan tidak dapat diterapkan.

Pertanyaan Umum tentang UPV Test Beton

Apakah UPV Test merusak beton?

UPV termasuk Non-Destructive Testing dan tidak mengambil concrete sample. Pekerjaan tetap dapat memerlukan pembukaan finishing atau coating lokal agar transducer coupling stabil pada concrete surface.

Apakah pulse velocity dapat langsung dikonversi menjadi compressive strength?

Tidak. ASTM C597 menyatakan test result tidak digunakan sebagai pengukuran strength. Strength estimation memerlukan project-specific relationship yang dikembangkan menggunakan concrete yang relevan dan metode correlation yang dapat dipertanggungjawabkan. Untuk laboratory compressive strength, Core Drill dapat dipertimbangkan.

Apakah UPV Test selalu membutuhkan akses dua sisi?

Tidak selalu. Direct transmission membutuhkan dua sisi yang berhadapan, tetapi semi-direct atau indirect transmission dapat digunakan pada kondisi tertentu. Accessible surface dan tujuan comparison menentukan configuration yang realistis.

Apakah hasil direct dan indirect transmission dapat dibandingkan langsung?

Tidak tanpa method context. Configuration memengaruhi propagation path dan test result. Comparison sebaiknya menggunakan configuration, procedure, dan kondisi yang konsisten atau disertai engineering explanation.

Kapan UPV perlu dikombinasikan dengan Hammer Test atau Core Drill?

Kombinasi dipertimbangkan ketika keputusan membutuhkan informasi yang tidak dapat dijawab UPV sendiri. Hammer Test membantu surface-response screening, sedangkan Core Drill menyediakan concrete sample untuk laboratory test dan dapat digunakan sebagai bagian dari correlation program.

Berapa jumlah test point yang diperlukan?

Tidak ada angka universal. Jumlahnya bergantung pada tujuan, jenis dan jumlah elemen, baseline, variasi kondisi, accessible surface, serta tingkat confidence yang dibutuhkan. Scope disusun setelah data proyek direview.

Apakah pengujian dapat dilakukan ketika fasilitas beroperasi?

Sering kali dapat direncanakan di fasilitas aktif, tetapi schedule perlu mengikuti work permit, safety induction, traffic orang atau equipment, work at height, restricted area, dan operational window. Area tertentu mungkin memerlukan pembatasan sementara.

Apakah UPV Test report cukup untuk menyatakan struktur aman atau memenuhi SLF?

Tidak. UPV Test merupakan salah satu input kondisi material. Pernyataan structural safety atau kebutuhan dokumen untuk SLF memerlukan scope, data, engineering analysis, dan otoritas yang sesuai dengan tujuan pemeriksaan.

Apakah Struktura melayani proyek di luar Jawa?

Ya, melalui mobilisasi terencana. Kirim lokasi, scope, foto, drawing, accessible surface, HSE requirement, dan target schedule agar hari lapangan serta biaya perjalanan dapat dihitung sebelum tim berangkat.
