Lantai yang berubah elevasi, kolom yang diduga tidak tegak, atau bangunan yang terlihat miring perlu diukur terhadap acuan yang jelas—bukan dinilai hanya dari pengamatan visual. Owner membutuhkan data posisi aktual untuk memahami di mana deviasi terjadi, seberapa besar perbedaannya, dan langkah teknis apa yang perlu dipertimbangkan setelah pengukuran.

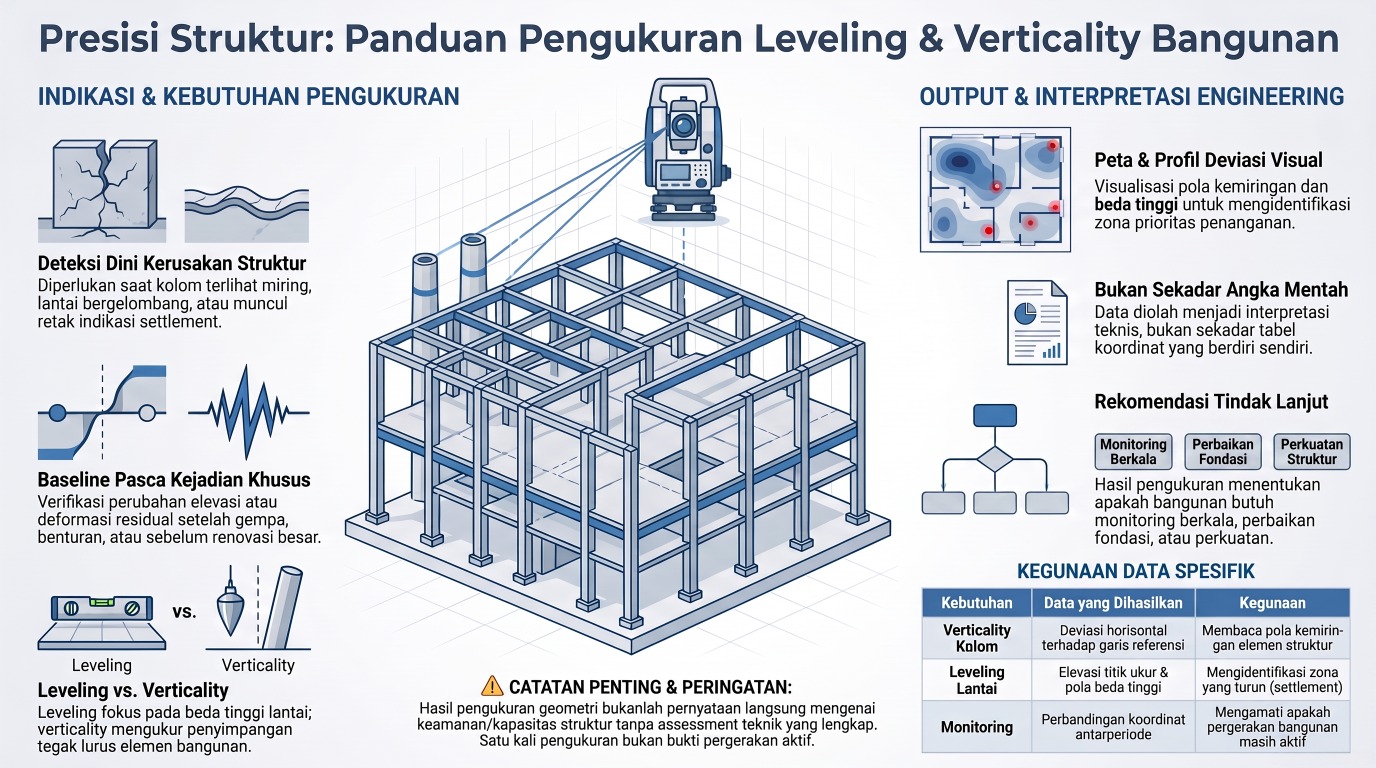

Struktura menyediakan jasa pengukuran verticality bangunan dan leveling struktur menggunakan Total Station untuk pabrik, gudang, gedung, serta fasilitas industri. Hasil pengukuran diolah menjadi peta elevasi atau deviasi, lalu dibaca bersama tujuan pemeriksaan, kondisi lapangan, dan referensi yang disepakati agar dapat mendukung keputusan monitoring, assessment lanjutan, repair, atau perkuatan.
Agar quotation dan titik ukur tidak dibangun dari asumsi
Kirim lokasi, fungsi dan jenis bangunan, objek atau area yang diperiksa, gejala atau tujuan pengukuran, jumlah lantai atau tinggi objek, drawing dan data lama bila tersedia, kondisi akses, kebutuhan laporan, serta target jadwal. Sampaikan juga apakah pekerjaan hanya membutuhkan satu kali pengukuran atau monitoring berkala.
Kirim Data Objek PengukuranKapan Pengukuran Leveling dan Verticality Dibutuhkan?
Kolom atau Rangka Diduga Tidak Tegak
Kolom beton, kolom baja, dinding, portal, atau elemen lain terlihat menyimpang dari garis vertikal dan membutuhkan data posisi aktual.
Lantai Mengalami Beda Elevasi
Slab atau lantai pabrik terasa turun, bergelombang, atau tidak level sehingga perlu dipetakan terhadap benchmark dan titik referensi.
Indikasi Settlement
Retak, pintu macet, sambungan berubah, atau perubahan geometri mengarah pada kemungkinan penurunan fondasi yang tidak merata.
Setelah Gempa atau Kejadian Khusus
Owner perlu memeriksa apakah terdapat perubahan elevasi, residual deformation, atau kemiringan setelah gempa, benturan, atau kejadian lain.
Sebelum Repair atau Perkuatan
Desain membutuhkan baseline geometri existing sebelum stabilisasi fondasi, koreksi posisi, repair, atau perkuatan struktur ditetapkan.
Verifikasi dan Monitoring
Posisi struktur perlu dibandingkan sebelum dan setelah pekerjaan atau dipantau secara periodik untuk melihat kecenderungan perubahan.
Apa yang Dapat Diukur?
| Kebutuhan | Data yang Dihasilkan | Kegunaan |
|---|---|---|
| Verticality kolom, dinding, atau rangka | Posisi horizontal pada elevasi terpilih, arah, dan nilai deviasi terhadap garis referensi | Membaca ketegakan serta pola kemiringan elemen |
| Leveling lantai atau slab | Elevasi titik ukur dan pola beda tinggi terhadap benchmark | Mengidentifikasi zona yang relatif turun, naik, atau tidak level |
| Settlement bangunan | Elevasi benchmark atau settlement marker pada satu atau beberapa periode | Membandingkan penurunan antartitik dan perubahan terhadap waktu |
| Posisi elemen struktur | Koordinat aktual terhadap grid, as, atau referensi proyek | Memeriksa pergeseran atau ketidaksesuaian geometri |
| Monitoring deformasi | Perbandingan koordinat dan elevasi titik yang konsisten antarperiode | Mengamati kecenderungan perubahan dan menentukan kebutuhan evaluasi lanjutan |
Level survey bukan otomatis pengujian floor flatness.
Pemetaan elevasi dengan Total Station dapat menunjukkan pola beda tinggi pada slab. Namun, verifikasi toleransi kerataan lantai khusus—misalnya untuk operasi racking atau kendaraan tertentu—memerlukan definisi parameter, grid, metode, dan instrumen yang sesuai dengan kebutuhan proyek.
Objek Pengukuran pada Bangunan Industri
Scope dapat disusun untuk objek tertentu maupun beberapa area yang saling berkaitan, antara lain:
- bangunan pabrik, gudang, dan gedung operasional;
- kolom beton, kolom baja, dinding struktur, dan portal;
- slab, lantai produksi, serta area racking atau mesin;
- fondasi, pedestal, benchmark, dan settlement marker;
- rangka baja, crane support, serta elemen utilitas yang ditumpu struktur;
- fasad atau bagian bangunan yang menunjukkan perubahan geometri; dan
- struktur vertikal seperti silo, tangki, cerobong, atau tower bila tujuan serta akses pengukurannya dapat ditetapkan.
Scope Jasa Pengukuran Leveling dan Verticality
1. Penetapan Tujuan dan Referensi
Pekerjaan dimulai dari keputusan yang perlu didukung. Tim menyepakati objek, area, parameter, grid atau as, benchmark, kebutuhan toleransi, dan apakah hasil akan digunakan sebagai dokumentasi kondisi, baseline, monitoring, atau input assessment.
2. Review Data Existing
Drawing struktur, as-built, grid, benchmark lama, data survey sebelumnya, riwayat settlement, foto kondisi, dan catatan renovasi ditinjau bila tersedia. Dokumen yang tidak lengkap tidak selalu menghentikan pekerjaan, tetapi data gap dan konsekuensinya perlu dinyatakan.
3. Penetapan Benchmark dan Titik Ukur
Benchmark serta titik ukur dipilih agar dapat diidentifikasi kembali dan relevan terhadap objek yang diperiksa. Untuk monitoring berkala, kestabilan referensi, konsistensi identitas titik, kondisi garis pandang, dan kemungkinan gangguan titik perlu dipertimbangkan sejak awal.
4. Pengambilan Data Lapangan
Total Station digunakan untuk memperoleh data posisi, sudut, jarak, koordinat, atau elevasi sesuai rancangan pengukuran. Kondisi akses, aktivitas fasilitas, getaran, obstruction, kebutuhan kerja di ketinggian, dan aturan HSE dapat memengaruhi titik serta urutan pekerjaan.
5. Pengolahan dan Pemeriksaan Data
Data lapangan diperiksa konsistensinya, lalu diolah menjadi tabel, profil, atau peta deviasi yang dapat ditelusuri ke titik ukur. Perhitungan disesuaikan dengan tujuan—misalnya beda elevasi, deviasi horizontal pada beberapa ketinggian, atau perubahan posisi antarperiode.
6. Interpretasi Engineering
Hasil tidak dibaca sebagai angka yang berdiri sendiri. Deviasi dibandingkan dengan referensi yang disepakati, fungsi struktur, gejala lapangan, data existing, serta batas interpretasi pengukuran. Jika penyebab atau implikasi kapasitas belum dapat dijawab, laporan menyatakan kebutuhan assessment atau investigasi tambahan.
7. Laporan dan Rekomendasi
Laporan merangkum scope, metode, referensi, titik ukur, hasil, asumsi, keterbatasan, dan interpretasi. Arah tindak lanjut dapat berupa dokumentasi saja, monitoring berkala, verifikasi tambahan, assessment struktur, investigasi fondasi/tanah, repair, atau pengembangan desain perkuatan.
Keluaran yang Diterima Klien
| Keluaran | Isi Utama | Kegunaan |
|---|---|---|
| Rencana dan identitas titik | Objek, benchmark, grid atau referensi, serta lokasi titik ukur | Memastikan data dapat ditelusuri dan pemeriksaan dapat diulang bila diperlukan |
| Tabel hasil pengukuran | Koordinat, elevasi, beda tinggi, atau deviasi sesuai scope | Memberikan data posisi aktual untuk review teknik |
| Peta atau profil deviasi | Visualisasi pola leveling, arah verticality, atau perubahan antarperiode | Membantu owner dan engineering team memahami lokasi prioritas |
| Dokumentasi lapangan | Kondisi objek, titik, referensi, akses, dan catatan yang memengaruhi data | Memberi konteks serta mendukung pemeriksaan ulang |
| Interpretasi dan rekomendasi | Temuan utama, asumsi, keterbatasan, serta arah tindak lanjut sesuai scope | Mendukung keputusan monitoring, assessment, repair, atau perkuatan |
Format laporan mengikuti kebutuhan keputusan.
Tidak semua pekerjaan membutuhkan keluaran yang sama. Kebutuhan tabel koordinat, drawing, profil, perbandingan antarperiode, file kerja, atau interpretasi tambahan perlu disepakati dalam proposal agar owner dan penyedia memiliki basis scope yang sama.
Cara Membaca Hasil Pengukuran
Deviasi Tidak Otomatis Berarti Struktur Gagal
Perbedaan elevasi atau ketidakvertikalan perlu dibaca terhadap referensi desain atau baseline, fungsi elemen, riwayat perubahan, kondisi fondasi, sistem struktur, dan konsekuensi operasional. Total Station mengukur geometri; alat tersebut tidak langsung mengukur kuat material atau kapasitas struktur.
Satu Kali Pengukuran Bukan Bukti Pergerakan Aktif
Satu campaign menunjukkan posisi pada waktu pemeriksaan. Untuk menyatakan apakah settlement atau deformasi masih berkembang, diperlukan data pembanding yang dapat ditelusuri—baik baseline lama yang layak maupun monitoring berulang menggunakan benchmark dan titik yang konsisten.
Penyebab Membutuhkan Korelasi
Kemiringan dapat berkaitan dengan settlement, perubahan beban, erection atau toleransi konstruksi, deformasi elemen, gempa, pengaruh lingkungan, atau kombinasi beberapa faktor. Penentuan penyebab dapat memerlukan inspeksi, review drawing, investigasi tanah, pengujian material, dan analisis struktur.
Pengukuran geometri bukan pernyataan aman atau tidak aman.
Hasil leveling atau verticality tidak boleh digunakan sendiri untuk menyatakan kapasitas, keamanan, atau kelayakan operasi bangunan. Kesimpulan tersebut memerlukan scope engineering yang membaca sistem struktur, material, beban, kerusakan, fondasi, dan data lain yang relevan.
Dari Pengukuran Menuju Keputusan Teknik
| Hasil atau Kebutuhan | Arah Berikutnya |
|---|---|
| Posisi terdokumentasi dan tidak ada kebutuhan evaluasi tambahan dalam scope | Simpan sebagai baseline atau as-built untuk pembanding berikutnya |
| Belum dapat dipastikan apakah perubahan masih aktif | Susun interval dan titik monitoring yang relevan |
| Deviasi disertai retak, kerusakan, perubahan beban, atau gangguan operasi | Lanjutkan ke assessment struktur dan investigasi terpilih |
| Pola mengarah pada penurunan fondasi atau masalah tanah | Korelasikan dengan investigasi fondasi, drainase, utilitas, dan data geoteknik |
| Assessment menunjukkan kebutuhan repair atau peningkatan kapasitas | Kembangkan DED perbaikan dan perkuatan struktur sebelum pelaksanaan |
Untuk bangunan yang sudah terlihat condong dan membutuhkan pembahasan stabilisasi fondasi, lihat penanganan bangunan miring. Jika masalahnya berupa perubahan elevasi akibat penurunan tanah, scope dapat dikembangkan bersama assessment dan perkuatan akibat settlement. Pada bangunan yang baru mengalami gempa, pengukuran geometri ditempatkan sebagai salah satu input dalam assessment struktur pasca gempa.
Data yang Perlu Disiapkan untuk Penawaran
Semakin jelas tujuan pemeriksaan, semakin proporsional titik ukur dan keluaran yang dapat disusun. Siapkan bila tersedia:
- lokasi, fungsi, dan jenis bangunan atau fasilitas;
- objek, elemen, area, jumlah lantai, atau tinggi yang akan diperiksa;
- gejala, riwayat perubahan, atau keputusan yang perlu didukung;
- drawing struktur, grid, as-built, benchmark, atau data survey lama;
- foto keseluruhan dan detail kondisi lapangan;
- kebutuhan pengukuran satu kali atau monitoring berkala;
- format laporan dan pihak yang akan menggunakan hasilnya;
- kondisi akses, aktivitas fasilitas, aturan HSE, dan work window; serta
- target jadwal pemeriksaan dan keputusan.
FAQ Pengukuran Leveling dan Verticality
Apa perbedaan leveling dan verticality?
Leveling berfokus pada elevasi atau beda tinggi antartitik. Verticality berfokus pada penyimpangan posisi elemen terhadap arah vertikal. Dalam satu bangunan, keduanya dapat saling melengkapi untuk membaca pola geometri struktur.
Apakah verticality test dapat memastikan bangunan aman?
Tidak. Verticality test memberikan data geometri dan deviasi terhadap referensi. Keamanan serta kapasitas struktur membutuhkan evaluasi yang juga mempertimbangkan sistem struktur, material, beban, fondasi, kerusakan, dan kondisi operasional.
Apakah satu kali pengukuran dapat membuktikan settlement masih aktif?
Tidak dengan sendirinya. Aktivitas settlement dinilai melalui perbandingan data antarwaktu menggunakan benchmark, titik, dan prosedur yang dapat ditelusuri. Data atau baseline lama yang memadai juga dapat membantu.
Apakah pengukuran dapat dilakukan tanpa drawing as-built?
Dapat dipertimbangkan, tetapi tujuan, sistem referensi, grid, serta asumsi perlu ditetapkan dari data lapangan dan dokumen yang tersedia. Kekurangan drawing harus dicatat sebagai batas interpretasi, terutama bila hasil akan digunakan untuk keputusan desain.
Apakah pekerjaan mengganggu operasional pabrik?
Gangguan bergantung pada area, garis pandang, jumlah titik, aktivitas alat atau kendaraan, akses ketinggian, dan aturan HSE. Scope serta urutan pengukuran dapat direncanakan mengikuti work window fasilitas, tetapi akses ke titik dan referensi tetap perlu dijaga.
Berapa banyak titik ukur yang dibutuhkan?
Jumlah titik tidak ditentukan hanya dari luas bangunan. Pola grid, jenis objek, variasi geometri, tujuan pemeriksaan, kebutuhan toleransi, data existing, dan konsekuensi keputusan menentukan kepadatan titik yang relevan.
Kapan monitoring perlu diulang?
Interval ditetapkan dari tujuan, indikasi laju perubahan, tingkat risiko, aktivitas konstruksi atau operasi, kestabilan benchmark, dan keputusan yang perlu dibuat. Karena itu, tidak ada satu interval yang otomatis sesuai untuk semua bangunan.
Apakah hasil pengukuran dapat digunakan untuk desain perkuatan?
Ya, sebagai salah satu input. Desain tetap memerlukan data yang sesuai dengan mekanisme masalah—misalnya kondisi material, tulangan, beban, fondasi, tanah, sambungan, atau hasil assessment lain.
Apakah layanan ini termasuk survey topografi dan batas lahan?
Layanan ini berfokus pada pengukuran geometri struktur bangunan untuk kebutuhan assessment, monitoring, repair, atau perkuatan. Survey topografi umum, batas lahan, dan pekerjaan kadastral memiliki tujuan serta scope berbeda dan tidak otomatis termasuk.
Apakah leveling lantai sama dengan pengujian floor flatness?
Tidak selalu. Leveling memetakan elevasi dan beda tinggi terhadap referensi. Floor flatness dapat membutuhkan parameter, lintasan, interval, toleransi, dan metode pengukuran khusus sesuai kebutuhan operasi atau spesifikasi proyek.
Perlu Memastikan Elevasi atau Ketegakan Struktur?
Kirim foto objek, lokasi, jenis bangunan, gejala atau tujuan pengukuran, drawing dan data lama bila tersedia, kondisi akses, serta kebutuhan satu kali pemeriksaan atau monitoring. Tim Struktura akan membantu memetakan titik ukur, referensi, keluaran laporan, dan kebutuhan assessment lanjutan.
Diskusikan Scope Pengukuran
