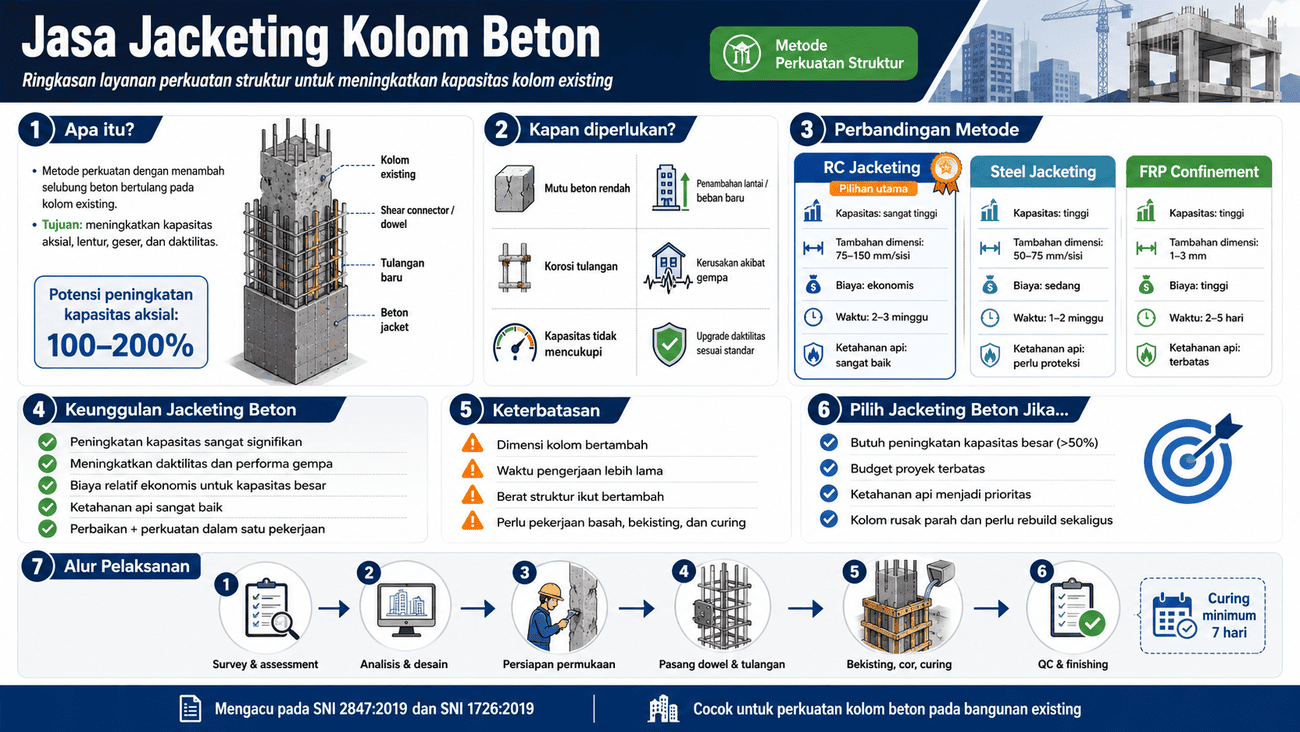

Perkuatan Kolom dengan Metode Jacketing Beton
Apakah kolom bangunan Anda mengalami masalah seperti mutu beton rendah, tulangan berkarat, atau kapasitas yang tidak mencukupi untuk beban baru? Jacketing kolom beton adalah metode perkuatan klasik yang telah teruji puluhan tahun untuk mengatasi berbagai permasalahan kolom secara efektif dan ekonomis.
Metode ini bekerja dengan menambah dimensi kolom menggunakan selubung beton bertulang baru, sehingga kapasitas aksial dan daktilitas kolom meningkat secara signifikan. Cocok untuk bangunan yang membutuhkan peningkatan kapasitas besar dengan budget yang terbatas.
Apa itu Jacketing Kolom?
Jacketing kolom adalah metode perkuatan struktur dengan cara membungkus kolom existing menggunakan lapisan beton bertulang baru. Prinsip kerjanya adalah menambah luas penampang kolom sehingga kapasitas dukung beban (aksial, lentur, dan geser) meningkat.
🔧 Komponen Jacketing Kolom:
Kolom Existing
Kolom lama yang akan diperkuat, permukaannya dipersiapkan untuk bonding optimal.
Shear Connector
Dowel/angkur yang menghubungkan beton lama dan baru agar bekerja sebagai satu kesatuan.
Tulangan Baru
Tulangan longitudinal dan sengkang yang menambah kapasitas lentur, aksial, dan confinement.
Beton Jacket
Selubung beton baru dengan mutu minimal sama dengan beton existing.
Metode jacketing telah digunakan sejak pertengahan abad ke-20 dan menjadi standar perkuatan kolom di seluruh dunia. Meskipun metode baru seperti FRP semakin populer, jacketing tetap menjadi pilihan utama untuk kasus yang membutuhkan peningkatan kapasitas sangat besar atau ketahanan api yang baik.
Kapan Jacketing Kolom Diperlukan?
Jacketing kolom direkomendasikan dalam kondisi berikut:
📋 Indikasi Kolom Perlu Dijacketing:
- ! Mutu beton rendah — Hasil uji hammer test atau core drill menunjukkan fc' di bawah spesifikasi desain
- ! Korosi tulangan parah — Tulangan berkarat dengan pengurangan luas penampang signifikan
- ! Kapasitas aksial tidak mencukupi — Beban rencana melebihi kapasitas kolom existing
- ! Penambahan lantai — Menambah tingkat bangunan di atas struktur existing
- ! Kerusakan akibat gempa — Kolom mengalami retak, spalling, atau sendi plastis
- ! Peningkatan daktilitas — Meningkatkan ketahanan gempa sesuai standar SNI terbaru
- ! Dimensi awal terlalu kecil — Desain awal kurang atau terjadi kesalahan konstruksi
Jenis-Jenis Metode Jacketing Kolom
1. Jacketing Beton Bertulang (RC Jacketing)
Metode paling umum dengan menambahkan selubung beton bertulang baru di sekeliling kolom existing.
Karakteristik RC Jacketing:
Ketebalan jacket: 75-150 mm per sisi
Tulangan: Longitudinal + sengkang baru
Mutu beton: ≥ fc' kolom existing
Peningkatan kapasitas: Sangat tinggi
Ketahanan api: Sangat baik
Biaya: Ekonomis
Kelebihan:
- Peningkatan kapasitas aksial, lentur, dan geser sekaligus
- Material mudah didapat (beton, besi, bekisting)
- Ketahanan api sangat baik tanpa perlindungan tambahan
- Biaya paling ekonomis untuk peningkatan kapasitas besar
Kekurangan:
- Menambah dimensi kolom secara signifikan
- Waktu pengerjaan relatif lama (perlu curing)
- Berat struktur bertambah
2. Jacketing dengan Steel Angle & Batten
Metode menggunakan profil baja siku (angle) di keempat sudut kolom yang dihubungkan dengan plat batten horizontal.
Karakteristik Steel Jacketing:
Material: Profil siku + batten plate
Ketebalan: 50-75 mm per sisi
Finishing: Grouting + plester
Peningkatan kapasitas: Tinggi
Ketahanan api: Perlu fire protection
Biaya: Sedang
Kelebihan:
- Lebih cepat dari RC jacketing (tanpa curing lama)
- Dimensi tambahan lebih kecil
- Prefabrikasi di workshop memungkinkan
Kekurangan:
- Rentan korosi, perlu coating anti-karat
- Ketahanan api terbatas, perlu fire protection
- Biaya lebih tinggi dari RC jacketing
3. Jacketing dengan FRP (Confinement)
Metode pembungkusan kolom dengan lembaran Carbon Fiber atau Glass Fiber yang direkatkan dengan epoxy.
Karakteristik FRP Confinement:
Material: CFRP atau GFRP sheet
Ketebalan: 1-3 mm total
Aplikasi: Wrapping melingkar
Peningkatan kapasitas: Tinggi
Peningkatan daktilitas: Sangat tinggi
Biaya: Tinggi
Kelebihan:
- Dimensi hampir tidak berubah
- Aplikasi sangat cepat
- Peningkatan daktilitas sangat signifikan
Kekurangan:
- Biaya material lebih tinggi
- Ketahanan api terbatas
- Memerlukan tenaga ahli khusus
💡 Info: Untuk metode FRP, lihat halaman Perkuatan FRP dan Perkuatan Carbon Fiber untuk informasi lebih detail.
Perbandingan Metode Perkuatan Kolom
| Aspek | RC Jacketing | Steel Jacketing | FRP Confinement |
|---|---|---|---|
| Peningkatan Kapasitas Aksial | Sangat Tinggi | Tinggi | Tinggi |
| Peningkatan Daktilitas | Sangat Tinggi | Tinggi | Sangat Tinggi |
| Ketebalan Tambahan | 75-150 mm/sisi | 50-75 mm/sisi | 1-3 mm |
| Perubahan Dimensi | Signifikan | Sedang | Minimal |
| Biaya Material | Rendah | Sedang | Tinggi |
| Waktu Pengerjaan | Lama (2-3 minggu) | Sedang (1-2 minggu) | Cepat (2-5 hari) |
| Ketahanan Api | Sangat Baik | Perlu coating | Terbatas |
| Berat Tambahan | Besar | Sedang | Minimal |
| Ketersediaan Material | Mudah | Mudah | Terbatas |
Keunggulan Jacketing Kolom Beton
✅ Peningkatan Kapasitas Signifikan
Jacketing dapat meningkatkan kapasitas aksial kolom hingga 100-200% tergantung dimensi jacket dan jumlah tulangan yang ditambahkan.
✅ Meningkatkan Daktilitas
Penambahan sengkang dengan jarak rapat memberikan efek confinement yang meningkatkan daktilitas dan ketahanan gempa kolom.
✅ Biaya Relatif Ekonomis
Dibanding metode FRP, jacketing beton jauh lebih ekonomis terutama untuk peningkatan kapasitas yang besar. Material mudah didapat di Indonesia.
✅ Ketahanan Api Sangat Baik
Beton memiliki ketahanan api alami tanpa perlu coating tambahan. Cocok untuk bangunan dengan persyaratan fire rating tinggi.
✅ Metode Teruji Puluhan Tahun
Jacketing telah digunakan sejak 1960-an dengan track record keberhasilan yang panjang. Perilaku strukturnya well-documented dan predictable.
✅ Perbaikan Sekaligus Perkuatan
Selain meningkatkan kapasitas, jacketing juga memperbaiki kolom yang rusak (korosi, spalling) sekaligus dalam satu pekerjaan.
Keterbatasan Jacketing Kolom
Meskipun memiliki banyak keunggulan, jacketing kolom juga memiliki beberapa keterbatasan yang perlu dipertimbangkan:
⚠️ Hal yang Perlu Dipertimbangkan:
- Menambah dimensi kolom — Ruang efektif berkurang 150-300mm per kolom
- Waktu pengerjaan lama — Perlu bekisting, pengecoran, dan curing (min. 7 hari)
- Berat struktur bertambah — Perlu dicek dampaknya ke pondasi
- Pekerjaan basah — Perlu pengadukan beton, relatif kotor
- Akses terbatas — Sulit untuk kolom di sudut ruangan atau area sempit
Kapan Memilih Jacketing vs FRP?
🧱 Pilih Jacketing Beton Jika:
- Butuh peningkatan kapasitas sangat besar (>50%)
- Budget proyek terbatas
- Ketahanan api menjadi prioritas
- Dimensi kolom boleh bertambah
- Kolom rusak parah (perlu rebuild sekaligus)
- Waktu pengerjaan tidak mendesak
- Perlu meningkatkan kapasitas lentur kolom juga
🧵 Pilih FRP Confinement Jika:
- Ruang sangat terbatas (dimensi tidak boleh berubah)
- Waktu pengerjaan harus singkat
- Fokus pada daktilitas/confinement
- Lingkungan korosif (basement, coastal)
- Estetika ruangan harus terjaga
- Bangunan harus tetap beroperasi
- Berat tambahan harus minimal
Komponen Sistem Jacketing Kolom
🔧 Material yang Dibutuhkan:
1. Beton Jacket
Mutu minimal sama atau lebih tinggi dari beton existing. Umumnya menggunakan fc' 25-35 MPa dengan slump tinggi atau self-compacting concrete untuk kemudahan pengecoran.
2. Tulangan Longitudinal
Menambah kapasitas aksial dan lentur kolom. Diameter minimum 12mm, ditempatkan di keempat sudut jacket dan sisi-sisinya.
3. Sengkang/Ties
Memberikan efek confinement dan menambah kapasitas geser. Jarak rapat (75-100mm) terutama di daerah sendi plastis.
4. Shear Connector (Dowel)
Angkur yang ditanam ke kolom existing untuk memastikan beton lama dan baru bekerja sebagai satu kesatuan. Diameter 12-16mm dengan chemical anchor.
5. Bonding Agent (Opsional)
Bahan perekat yang diaplikasikan pada permukaan kolom existing untuk meningkatkan ikatan dengan beton baru.
6. Anti-Rust Coating (Jika Perlu)
Coating anti-korosi untuk tulangan existing yang berkarat sebelum ditutup dengan beton jacket baru.
Spesifikasi Teknis Jacketing Kolom
| Parameter | Spesifikasi | Keterangan |
|---|---|---|
| Ketebalan minimum jacket | 75 mm | Untuk cover tulangan 40mm + diameter sengkang |
| Mutu beton jacket | ≥ fc' existing | Umumnya fc' 25-35 MPa |
| Diameter tulangan longitudinal | Min. 12 mm | Sesuai kebutuhan desain |
| Jarak sengkang (daerah sendi plastis) | Maks. 100 mm | Atau ¼ dimensi terkecil kolom |
| Jarak sengkang (daerah luar) | Maks. 150 mm | Atau 6x diameter tulangan longitudinal |
| Diameter shear connector | 12-16 mm | Tergantung gaya geser interface |
| Jarak shear connector | 300-400 mm | Dua arah, staggered |
| Kedalaman penanaman dowel | 10-15 x diameter | Dengan chemical anchor |
Proses Pengerjaan Jacketing Kolom
1. Survey & Assessment
- Evaluasi visual kondisi kolom existing
- Pengujian mutu beton (hammer test, core drill)
- Pemeriksaan tulangan (rebar scanning, covermeter)
- Pengukuran dimensi aktual kolom
- Dokumentasi kerusakan (retak, spalling, korosi)
2. Analisis & Desain Perkuatan
- Perhitungan kapasitas kolom existing
- Analisis kebutuhan perkuatan berdasarkan beban rencana
- Desain dimensi jacket dan tulangan sesuai SNI 2847:2019
- Desain detailing sendi plastis sesuai SNI 1726:2019
- Pembuatan gambar kerja detail
3. Persiapan Permukaan Kolom Existing
- Pembersihan permukaan dari plester, cat, dan kotoran
- Chipping/scarifying permukaan beton untuk meningkatkan bonding
- Pembersihan tulangan berkarat dengan wire brush atau sandblasting
- Aplikasi coating anti-karat (Mapefer 1K) pada tulangan yang korosi
- Perbaikan void/honeycomb dengan repair mortar jika ada
4. Pemasangan Shear Connector (Dowel)
- Pengeboran lubang pada kolom existing sesuai pola desain
- Pembersihan lubang dari debu
- Injeksi chemical anchor (Hilti HIT-RE 500 V3 / Sika AnchorFix)
- Pemasangan dowel bar diameter 12-16mm
- Waktu curing sesuai spesifikasi produk
5. Pemasangan Tulangan Jacket
- Pemasangan tulangan longitudinal di sekeliling kolom
- Pemasangan sengkang dengan jarak rapat di zona sendi plastis
- Pengikatan tulangan dengan kawat bendrat
- Pengecekan selimut beton (cover) minimum 40mm
- Pemasangan spacer/tahu beton
6. Pemasangan Bekisting
- Pemasangan bekisting (plywood/multiplex) di sekeliling kolom
- Pastikan bekisting kuat menahan tekanan beton
- Sediakan lubang pengecoran di bagian atas
- Pastikan bekisting kedap (tidak bocor)
7. Pengecoran Beton
- Gunakan beton dengan slump tinggi (150-180mm) atau SCC
- Pengecoran bertahap untuk menghindari segregasi
- Pemadatan dengan vibrator (hati-hati agar tidak merusak kolom existing)
- Pastikan beton mengisi seluruh rongga
8. Curing
- Curing minimal 7 hari untuk mencapai kekuatan optimal
- Jaga kelembaban dengan penyiraman atau curing compound
- Hindari beban berlebih selama masa curing
9. Bongkar Bekisting & Finishing
- Bongkar bekisting setelah beton cukup keras (min. 24-48 jam)
- Periksa hasil pengecoran (ada void/honeycomb atau tidak)
- Perbaiki cacat jika ada dengan repair mortar
- Finishing dengan plester dan cat sesuai kebutuhan
10. Quality Control
- Pemeriksaan visual menyeluruh
- Uji mutu beton jacket (jika diperlukan)
- Dokumentasi foto dan video
- Pembuatan laporan pekerjaan
Layanan Jacketing Kolom Kami
🔧 Layanan Lengkap Meliputi:
- ✓ Assessment kondisi existing — Uji mutu beton, rebar scanning, pemetaan kerusakan
- ✓ Analisis struktur — Perhitungan kapasitas existing dan kebutuhan perkuatan
- ✓ Desain perkuatan — Dimensi jacket, tulangan, shear connector
- ✓ Perbaikan kolom rusak — Treatment korosi, repair void/spalling
- ✓ Pelaksanaan jacketing — Oleh tenaga ahli berpengalaman
- ✓ Quality control — Dokumentasi dan laporan pekerjaan
Standar & Referensi
Pekerjaan jacketing kolom kami mengacu pada standar berikut:
Standar Nasional Indonesia:
- SNI 2847:2019 - Persyaratan Beton Struktural untuk Bangunan Gedung
- SNI 1726:2019 - Tata Cara Perencanaan Ketahanan Gempa
- SNI 2052:2017 - Baja Tulangan Beton
Standar Internasional:
- ACI 318-19 - Building Code Requirements for Structural Concrete
- FEMA 356 - Prestandard and Commentary for the Seismic Rehabilitation of Buildings
- Eurocode 8 Part 3 - Assessment and Retrofitting of Buildings
- ACI 369R - Guide for Seismic Rehabilitation of Existing Concrete Frame Buildings
FAQ Jacketing Kolom
Berapa peningkatan kapasitas yang bisa dicapai dengan jacketing?
Peningkatan kapasitas aksial bisa mencapai 100-200% atau lebih, tergantung pada:
- Dimensi jacket (ketebalan tambahan)
- Jumlah dan ukuran tulangan longitudinal yang ditambahkan
- Mutu beton jacket
- Kondisi kolom existing
Sebagai contoh, kolom 40x40cm yang dijacketing menjadi 55x55cm dapat meningkatkan kapasitas aksial hingga 2x lipat atau lebih.
Berapa lama waktu pengerjaan jacketing kolom?
Waktu pengerjaan per kolom:
- Persiapan permukaan: 1-2 hari
- Pemasangan tulangan & bekisting: 1-2 hari
- Pengecoran: 1 hari
- Curing: minimum 7 hari
- Bongkar bekisting & finishing: 1-2 hari
Total sekitar 2-3 minggu per kolom (termasuk curing). Untuk multiple kolom, pekerjaan bisa dilakukan paralel.
Apakah bangunan harus dikosongkan selama jacketing?
Tidak harus dikosongkan sepenuhnya, namun:
- Area kerja di sekitar kolom perlu dibatasi
- Aktivitas di lantai yang sedang dikerjakan mungkin terganggu
- Perlu shoring/penyangga sementara jika kolom memikul beban besar
- Pekerjaan relatif kotor (debu, percikan beton)
Koordinasi dengan pengguna gedung diperlukan untuk mengatur jadwal pekerjaan.
Berapa biaya jacketing kolom?
Biaya bervariasi tergantung:
- Dimensi kolom existing dan jacket
- Jumlah kolom yang dijacketing
- Jumlah tulangan yang ditambahkan
- Kondisi kolom (perlu perbaikan korosi atau tidak)
- Akses dan lokasi proyek
Secara umum, jacketing beton lebih ekonomis 30-50% dibanding FRP untuk peningkatan kapasitas yang setara. Hubungi kami untuk penawaran gratis.
Apakah kolom yang sudah dijacketing bisa di-finishing?
Ya, tentu. Permukaan jacket beton dapat:
- Diplester dan dicat seperti kolom biasa
- Dilapisi dengan batu alam atau keramik
- Dibiarkan ekspos dengan finishing fair-faced
Hasil akhir bisa disesuaikan dengan estetika ruangan.
Apa bedanya jacketing dengan FRP wrapping?
| Aspek | Jacketing Beton | FRP Wrapping |
|---|---|---|
| Prinsip | Menambah penampang | Confinement dari luar |
| Ketebalan | 75-150 mm | 1-3 mm |
| Kapasitas aksial | Meningkat sangat signifikan | Meningkat (efek confinement) |
| Kapasitas lentur | Meningkat (ada tulangan baru) | Tidak meningkat langsung |
| Biaya | Lebih ekonomis | Lebih mahal |
| Waktu | Lebih lama | Lebih cepat |
Apakah pondasi perlu dicek jika kolom dijacketing?
Ya, sangat direkomendasikan. Jacketing menambah berat struktur dan meningkatkan kapasitas kolom, yang berarti beban ke pondasi juga berpotensi meningkat. Analisis perlu dilakukan untuk memastikan pondasi masih mampu memikul beban tambahan.
