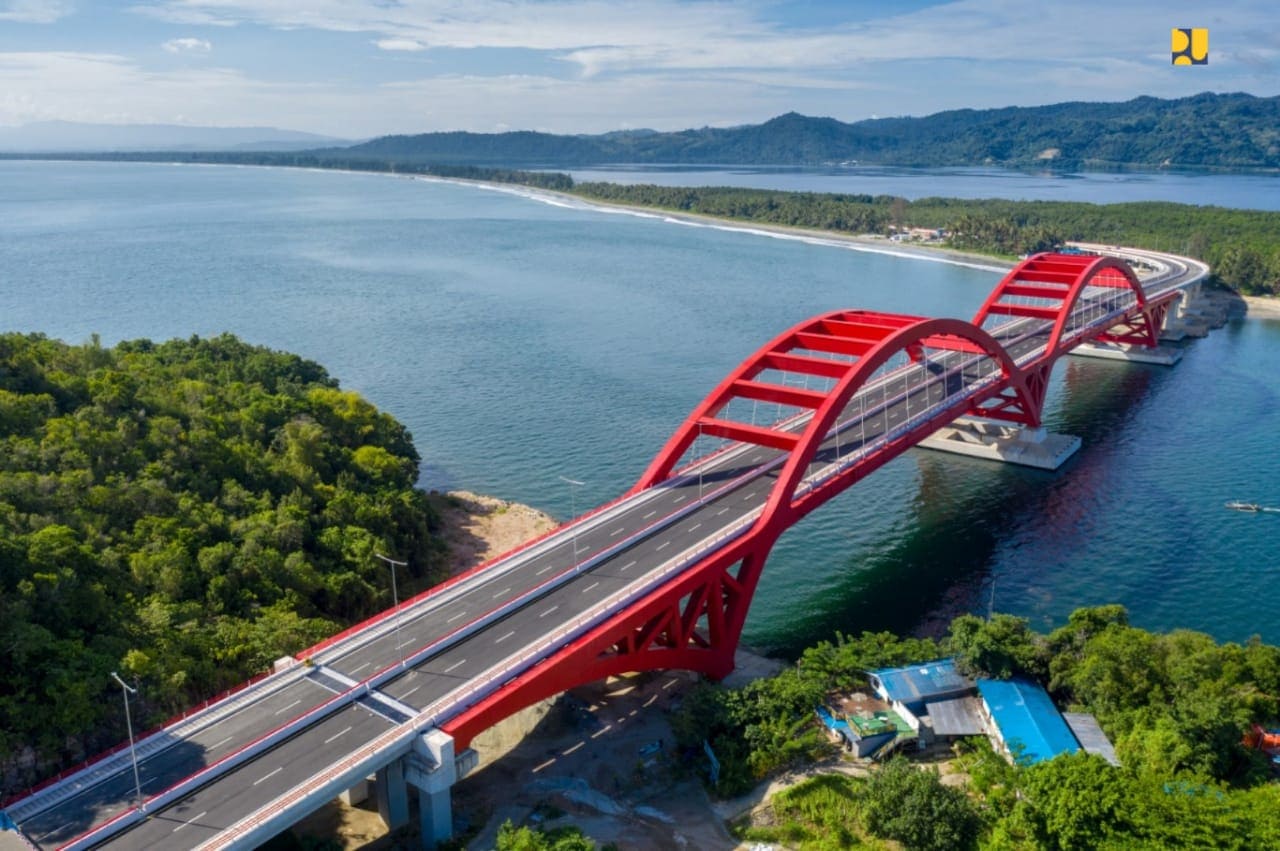

Perkuatan Struktur Jembatan untuk Keamanan dan Perpanjangan Umur Layanan
Jembatan adalah infrastruktur kritis yang menghubungkan wilayah, menggerakkan ekonomi, dan melayani jutaan kendaraan setiap hari. Namun banyak jembatan di Indonesia telah melampaui usia desain atau menanggung beban jauh di atas kapasitas awal — truk overload, peningkatan volume lalu lintas, dan perubahan regulasi gempa membuat perkuatan struktur jembatan menjadi kebutuhan mendesak.
Sebagai aplikator resmi MAPEI Indonesia, kami menyediakan layanan perkuatan dan perbaikan struktur jembatan menggunakan material bermutu tinggi dari MAPEI Italia yang telah teruji di proyek infrastruktur di lebih dari 50 negara. Dari repair pier yang korosi hingga upgrade kapasitas gelagar untuk beban kelas A, kami memastikan jembatan Anda kembali aman, memenuhi standar terkini, dan berumur layanan lebih panjang.
🌉 Mengapa Jembatan Membutuhkan Perkuatan?
🚛
Beban Berlebih
Truk overload & peningkatan traffic
🔧
Usia & Degradasi
Korosi, fatigue & kerusakan progresif
🌏
Standar Gempa Baru
Retrofit seismik sesuai SNI terbaru
Kondisi Jembatan di Indonesia — Mengapa Perkuatan Mendesak?
Indonesia memiliki lebih dari 90.000 jembatan di jaringan jalan nasional, provinsi, dan kabupaten. Data Kementerian PUPR menunjukkan sebagian signifikan jembatan tersebut sudah berusia di atas 25 tahun dan menghadapi kombinasi masalah berikut:
📊 Fakta Kondisi Jembatan di Indonesia
Usia Infrastruktur
Banyak jembatan strategis dibangun era 1970–1990-an dan sudah melampaui usia desain 50 tahun. Struktur mengalami degradasi progresif tanpa intervensi memadai.
Beban Aktual vs Desain
Banyak jembatan didesain untuk beban kelas B atau C, namun kini dilalui truk dengan beban aktual setara kelas A atau melebihi. Overloading mempercepat kerusakan drastis.
Perubahan Standar Gempa
Peta gempa Indonesia diperbarui tahun 2017 dengan percepatan gempa lebih tinggi di banyak wilayah. Jembatan lama tidak dirancang untuk level gempa terbaru ini.
Iklim Tropis Agresif
Curah hujan tinggi, kelembaban ekstrem, dan di area pesisir paparan klorida — mempercepat korosi tulangan dan degradasi beton secara signifikan.
Jembatan-Jembatan Strategis Indonesia — Tantangan Perkuatan Nyata
Infrastruktur jembatan strategis di Indonesia menghadapi tantangan yang beragam. Berikut 5 jembatan terbesar di Indonesia yang merepresentasikan kompleksitas kebutuhan perkuatan struktur:
1️⃣
Jembatan Suramadu
Surabaya — Madura | 5.438 m
Jembatan terpanjang di Indonesia yang menghubungkan Jawa dan Madura melintasi Selat Madura. Menghadapi tantangan korosi klorida dari lingkungan laut, beban angin, dan fatigue pada struktur cable-stayed.
2️⃣
Jembatan Barelang
Batam — Rempang — Galang | 6 jembatan
Sistem 6 jembatan yang menghubungkan pulau-pulau di Kepulauan Riau. Terpapar lingkungan laut agresif dengan kadar klorida tinggi dan angin kencang. Beberapa jembatan sudah berusia >30 tahun.
3️⃣
Jembatan Mahakam
Samarinda, Kalimantan Timur
Jembatan vital di atas Sungai Mahakam yang dilalui truk batu bara berat. Menghadapi masalah overloading kronis dan scouring akibat arus sungai besar, ditambah kelembaban tinggi Kalimantan.
4️⃣
Jembatan Ampera
Palembang, Sumatera Selatan
Ikon Palembang berusia >60 tahun melintasi Sungai Musi. Struktur baja yang menua memerlukan perawatan intensif dan retrofit seiring peningkatan volume lalu lintas kota modern.
5️⃣
Flyover & Jalan Tol Layang Jakarta
DKI Jakarta & sekitarnya
Ratusan kilometer jalan tol layang dan flyover di Jakarta — Cikampek Elevated, Jakarta Inner Ring Road, Antasari-Depok. Menghadapi vibrasi lalu lintas padat, polusi, dan beban dinamis terus-menerus.
📍 Cakupan layanan kami: Kami melayani proyek perkuatan jembatan, flyover, dan overpass di seluruh Indonesia — dari jembatan nasional hingga jembatan kabupaten. Hubungi kami untuk site visit dan assessment.
Tantangan Struktural pada Jembatan
Jembatan menghadapi kombinasi beban dan kondisi lingkungan yang lebih berat dibandingkan bangunan gedung. Memahami faktor-faktor ini penting untuk menentukan metode perkuatan yang tepat.
⚠️ Faktor Risiko Struktural pada Jembatan:
Overloading & Fatigue
Truk bermuatan lebih (overload) merupakan masalah kronis di Indonesia. Beban berulang yang melebihi kapasitas desain menyebabkan fatigue pada gelagar, retak progresif, dan lendutan permanen.
Korosi Tulangan & Kabel Prategang
Penetrasi klorida (area pesisir) dan karbonatasi (area perkotaan) memicu korosi tulangan dan kabel prategang. Korosi kabel prategang sangat berbahaya karena bisa menyebabkan kegagalan mendadak.
Scouring & Erosi Pondasi
Arus sungai dan banjir menggerus tanah di sekitar pondasi pier dan abutment, mengurangi kedalaman embedment dan kapasitas dukung — penyebab utama keruntuhan jembatan di Indonesia.
Beban Gempa (Seismic Load)
Indonesia berada di Ring of Fire. Peta gempa 2017 menunjukkan peningkatan percepatan gempa desain. Jembatan lama perlu retrofit agar mampu menahan gaya gempa sesuai standar terbaru.
Degradasi Material
Alkali-silica reaction (ASR), ettringite formation, dan carbonation menyebabkan degradasi internal beton seiring waktu — mengurangi kekuatan tanpa tanda-tanda kerusakan luar yang jelas di tahap awal.
Benturan & Kerusakan Mekanis
Benturan kendaraan tinggi pada gelagar (vehicle impact), benturan kapal pada pier di sungai navigasi, dan kerusakan akibat banjir membawa debris besar.
Masalah Struktural yang Sering Ditemui di Jembatan
1. Kerusakan Gelagar (Girder) Jembatan
Gelagar adalah elemen pemikul utama yang menyalurkan beban lalu lintas ke pier dan abutment. Kerusakan pada gelagar langsung mengancam kapasitas dan keselamatan jembatan.
Masalah yang sering terjadi:
- Retak lentur di tengah bentang akibat overloading
- Retak geser di dekat tumpuan — sangat berbahaya karena sifatnya getas
- Lendutan berlebih yang melebihi batas ijin
- Korosi tulangan dan kabel prategang pada gelagar prategang
- Spalling beton di sisi bawah gelagar akibat rembesan air dari atas
- Kapasitas tidak mencukupi saat upgrade kelas jalan dari B ke A
Solusi kami:
- Perkuatan lentur dengan Carbon Fiber (MAPEI MapeWrap C UNI-AX 600) — menambah kapasitas momen tanpa menambah beban mati signifikan
- Perkuatan geser dengan U-wrap CFRP atau GFRP di zona tumpuan — mencegah kegagalan geser yang getas
- Pemasangan plat baja untuk menambah kekakuan dan mengurangi lendutan
- Injeksi retak dengan MAPEI Epojet LV untuk mengembalikan monolitik beton
💡 Upgrade kelas jalan: Banyak jembatan kabupaten didesain untuk beban kelas B atau C. Perkuatan dengan Carbon Fiber memungkinkan upgrade kapasitas gelagar hingga 40–60% tanpa harus mengganti gelagar atau membangun ulang.
2. Kerusakan Pier (Pilar) Jembatan
Pier jembatan menerima kombinasi beban aksial dari superstruktur, gaya lateral dari gempa dan angin, serta tekanan hidrostatik dari air sungai.
Masalah yang sering terjadi:
- Korosi tulangan di zona percikan air sungai
- Kapasitas geser dan lentur tidak memenuhi standar gempa terbaru
- Kerusakan akibat benturan kapal di sungai navigasi
- Scouring yang mengurangi kedalaman pondasi
- Retak akibat settlement pondasi diferensial
- Daktilitas kurang untuk menahan deformasi gempa
Solusi kami:
- FRP Confinement (MAPEI MapeWrap G UNI-AX 900) — meningkatkan kapasitas geser, aksial, dan daktilitas pier secara bersamaan. Sangat efektif untuk retrofit gempa
- Jacketing beton bertulang untuk kerusakan parah atau peningkatan kapasitas besar
- Repair beton dengan MAPEI Mapegrout Thixotropic untuk restorasi penampang
- Perlindungan tulangan dengan MAPEI Mapefer 1K
💡 Retrofit gempa pada pier: FRP confinement adalah metode yang direkomendasikan oleh ACI 440.2R dan Eurocode 8 untuk meningkatkan daktilitas pier jembatan agar mampu menahan deformasi gempa tanpa runtuh. Lihat Perkuatan FRP dan Jacketing Kolom.
3. Kerusakan Abutment
Abutment menerima kombinasi beban vertikal dari superstruktur dan tekanan tanah lateral dari timbunan oprit. Kerusakan abutment menyebabkan settlement oprit dan bump at bridge end.
Masalah yang sering terjadi:
- Retak akibat tekanan tanah lateral yang melebihi desain
- Korosi tulangan di area yang sering tergenang
- Settlement dan rotasi abutment akibat tekanan tanah aktif
- Kerusakan wing wall akibat erosi
- Bearing seat yang retak atau aus
Solusi kami:
- Perkuatan dinding abutment dengan Carbon Fiber atau plat baja
- FRP wrapping untuk meningkatkan kapasitas geser
- Repair beton dengan produk MAPEI Mapegrout
- Injeksi retak dengan MAPEI Epojet
- Perkuatan pondasi jika diperlukan
4. Kerusakan Pelat Lantai Jembatan (Deck Slab)
Pelat lantai jembatan menerima beban langsung dari roda kendaraan dan terpapar air hujan, polusi, dan tumpahan bahan kimia.
Masalah yang sering terjadi:
- Retak akibat beban roda berulang (fatigue)
- Korosi tulangan dari atas (genangan air) dan bawah (kondensasi)
- Kerusakan overlay aspal yang memperparah rembesan air ke beton
- Joint damage pada expansion joint yang memicu kerusakan lokal
- Aus permukaan dan potholes
Solusi kami:
- Perkuatan pelat dengan Carbon Fiber (MAPEI MapeWrap C UNI-AX 300) di sisi bawah
- Injeksi retak dengan MAPEI Epojet LV
- Repair permukaan dengan MAPEI Mapegrout Hi-Flow
- Waterproofing dengan MAPEI Mapelastic sebelum overlay aspal baru
5. Kerusakan Bearing, Expansion Joint & Accessories
Elemen-elemen pendukung (bearing, expansion joint, parapet, railing) sering menjadi titik lemah yang memicu kerusakan lebih besar jika dibiarkan.
Masalah yang sering terjadi:
- Bearing pad yang aus, pecah, atau bergeser
- Expansion joint yang rusak menyebabkan air masuk ke bearing seat dan pier cap
- Parapet dan railing yang rusak akibat benturan kendaraan
- Drainase tersumbat menyebabkan genangan di atas deck
Solusi kami:
- Repair bearing seat dengan MAPEI Mapegrout dan re-grouting dengan MAPEI Mapefill
- Perkuatan pier cap (bearing seat area) dengan Carbon Fiber atau FRP
- Repair parapet dan railing
- Perbaikan sistem drainase jembatan
6. Kebutuhan Retrofit Gempa (Seismic Retrofit)
Jembatan yang dibangun sebelum SNI 2833:2016 dan Peta Gempa 2017 kemungkinan besar tidak dirancang untuk level gempa terbaru. Retrofit gempa bukan pilihan — melainkan keharusan untuk menjamin keselamatan.
Elemen yang perlu diretrofit:
- Pier — peningkatan daktilitas dan kapasitas geser
- Sambungan pier-gelagar — pencegahan unseating
- Abutment — peningkatan kapasitas lateral
- Pondasi — evaluasi kapasitas terhadap beban gempa baru
Solusi kami:
- FRP confinement pada pier — metode paling efektif dan cepat untuk meningkatkan daktilitas dan kapasitas geser pier jembatan
- Carbon fiber pada pier cap untuk meningkatkan kapasitas bearing seat
- Pemasangan restrainer cable/bar untuk pencegahan unseating gelagar
- Jacketing beton untuk pier yang memerlukan peningkatan kapasitas besar
- Analisis seismik sesuai SNI 2833:2016 dan rekomendasi retrofit komprehensif
⚠️ Penting: Kegagalan jembatan saat gempa sering disebabkan oleh kurangnya daktilitas pier dan unseating gelagar. Kedua masalah ini bisa diatasi dengan retrofit FRP dan restrainer tanpa harus membangun ulang jembatan. Konsultasikan kebutuhan retrofit gempa jembatan Anda dengan engineer kami.
Studi Kasus Perkuatan Struktur Jembatan
Berikut beberapa studi kasus yang merepresentasikan jenis proyek perkuatan jembatan yang kami tangani:
Upgrade Kapasitas Gelagar Jembatan dari Kelas B ke Kelas A untuk Jalur Angkutan Batu Bara
Permasalahan
Jembatan beton prategang bentang 40 meter di atas sungai besar didesain untuk beban kelas B. Peningkatan aktivitas tambang batu bara menyebabkan jembatan harus melayani truk 40+ ton secara rutin. Ditemukan retak lentur di tengah bentang dan lendutan mendekati batas ijin.
Solusi
Injeksi retak existing dengan MAPEI Epojet LV. Perkuatan lentur gelagar dengan MAPEI MapeWrap C UNI-AX 600 (carbon fiber) 2 lapis di sisi bawah. Perkuatan geser dengan U-wrap CFRP di zona tumpuan. Pengerjaan dengan akses dari bawah menggunakan under-bridge platform.
Hasil
Kapasitas lentur gelagar meningkat 55%, memenuhi beban kelas A. Lendutan berkurang signifikan. Pengerjaan selesai dalam 3 minggu dengan lalu lintas dibatasi satu lajur (bukan ditutup total). Biaya hanya ~20% dari opsi penggantian gelagar.
Retrofit Gempa Pier Jembatan Berusia 35 Tahun Sesuai SNI 2833:2016
Permasalahan
Jembatan beton bertulang di jalan nasional dibangun tahun 1988 dengan standar gempa lama. Analisis ulang menunjukkan daktilitas pier hanya 60% dari kebutuhan SNI 2833:2016. Kapasitas geser pier juga kurang. Jembatan tidak bisa ditutup karena satu-satunya akses ke kawasan padat penduduk.
Solusi
FRP confinement dengan MAPEI MapeWrap G UNI-AX 900 pada seluruh pier (8 unit). GFRP wrapping 4 lapis di zona sendi plastis (plastic hinge zone) untuk meningkatkan daktilitas dan kapasitas geser. Pemasangan restrainer bar untuk pencegahan unseating. Semua dikerjakan dari bawah jembatan.
Hasil
Daktilitas pier meningkat >100%, memenuhi SNI 2833:2016. Kapasitas geser pier meningkat 70%. Zero gangguan lalu lintas — seluruh pekerjaan dilakukan dari bawah. Selesai dalam 5 minggu. Jembatan siap menghadapi level gempa baru.
Repair Korosi dan Perkuatan Pier Cap Flyover di Lingkungan Perkotaan
Permasalahan
Flyover berusia 20 tahun di area perkotaan mengalami korosi parah pada pier cap (headstock) akibat expansion joint yang bocor bertahun-tahun. Spalling beton, tulangan terekspos, dan kehilangan penampang tulangan hingga 25%. Terdapat 12 pier cap yang memerlukan perbaikan.
Solusi
Pembongkaran beton rusak, treatment tulangan korosi dengan MAPEI Mapefer 1K. Patch repair dengan MAPEI Mapegrout Thixotropic. Perkuatan pier cap dengan MAPEI MapeWrap C UNI-AX 300 (CFRP) untuk mengembalikan kapasitas. Finishing dengan MAPEI Mapelastic sebagai waterproofing.
Hasil
Seluruh 12 pier cap berhasil diperbaiki dan diperkuat. Kapasitas kembali 100%+ dari desain awal. Waterproofing mencegah korosi berulang. Dikerjakan bertahap pada malam hari untuk meminimalkan gangguan lalu lintas. Selesai dalam 8 minggu.
Perkuatan Pier Jembatan Pesisir Akibat Korosi Klorida dan Scouring
Permasalahan
Jembatan di jalan trans-Sulawesi melintasi muara sungai ke laut. Pier mengalami korosi klorida parah di zona percikan dengan spalling masif. Scouring di dasar pier mengurangi kedalaman embedment pondasi. Beberapa pier mengalami tilting ringan.
Solusi
Repair beton pier dengan MAPEI Mapefer 1K + Mapegrout Thixotropic. FRP wrapping (MAPEI MapeWrap G UNI-AX 900) 3 lapis di zona percikan sebagai perkuatan dan barrier anti-klorida. Perkuatan pondasi dengan penambahan micropile dan pile cap baru. Proteksi scouring dengan riprap.
Hasil
Integritas struktural pier dipulihkan. FRP barrier menghentikan laju korosi klorida. Pondasi distabilkan. Jembatan kembali beroperasi penuh dengan beban kelas A. Monitoring berkala direkomendasikan untuk scouring.
Repair Lantai Jembatan dan Perkuatan Gelagar Melintang pada Jembatan Rangka Baja
Permasalahan
Jembatan rangka baja berusia 40+ tahun dengan lantai beton di atas gelagar melintang (cross beam). Pelat lantai retak parah dan berlubang di beberapa titik. Gelagar melintang baja mengalami korosi dan section loss. Jembatan masih satu-satunya akses penghubung dua kabupaten.
Solusi
Repair pelat lantai beton: bongkar area rusak, cor ulang dengan beton mutu tinggi, perkuatan pelat dengan MAPEI MapeWrap C UNI-AX 300. Perkuatan gelagar melintang baja dengan penambahan plat baja (cover plate) di flange bawah dan web stiffener. Anti-rust treatment menyeluruh.
Hasil
Lantai jembatan kembali aman dan rata. Kapasitas gelagar melintang meningkat sesuai kebutuhan. Pengerjaan bertahap — setengah lebar jembatan tetap buka saat sisi lain dikerjakan. Jembatan kembali beroperasi penuh tanpa pembatasan beban.
Solusi Perkuatan Berdasarkan Metode
Kami menyediakan berbagai metode perkuatan yang dipilih berdasarkan jenis kerusakan, elemen struktur, dan kebutuhan spesifik jembatan Anda:
🧵 Perkuatan Carbon Fiber (CFRP)
Material: MAPEI MapeWrap C UNI-AX 300/600
Ideal untuk: Gelagar, pier cap, deck slab, abutment
- Kekuatan tarik sangat tinggi — efektif untuk perkuatan lentur
- Tidak menambah beban mati pada jembatan
- 100% tahan korosi — ideal untuk jembatan pesisir dan sungai
- Aplikasi cepat, minimal gangguan lalu lintas
🔷 Perkuatan Glass Fiber (GFRP)
Material: MAPEI MapeWrap G UNI-AX 900
Ideal untuk: Confinement pier, retrofit gempa, perkuatan geser
- Paling efektif untuk retrofit gempa — meningkatkan daktilitas pier
- Efek confinement meningkatkan kapasitas aksial dan geser
- Lebih ekonomis dari carbon fiber untuk aplikasi wrapping
- Berfungsi sebagai barrier tambahan terhadap penetrasi klorida
🔩 Perkuatan Plat Baja
Material: Plat baja + MAPEI Adesilex PG1 + chemical anchor
Ideal untuk: Gelagar beton & baja, perkuatan geser, penambahan kekakuan
- Menambah kekakuan — efektif mengurangi lendutan gelagar
- Cover plate untuk perkuatan gelagar baja yang korosi
- Cocok untuk beban dinamis lalu lintas berat
- Biaya lebih ekonomis untuk beberapa aplikasi
🧱 Jacketing Beton Bertulang
Material: Beton bertulang + shear connector
Ideal untuk: Pier rusak parah, abutment, pile cap, peningkatan kapasitas besar
- Peningkatan kapasitas sangat tinggi — bisa >100%
- Memberikan selimut beton baru sebagai proteksi korosi
- Ketahanan api sangat baik
- Cocok untuk kerusakan parah yang memerlukan restorasi penampang besar
Perbaikan & Repair Beton untuk Jembatan
Sebagai aplikator resmi MAPEI Indonesia, kami menggunakan produk repair yang diformulasi khusus untuk performa tinggi di lingkungan infrastruktur:
| Produk MAPEI | Fungsi | Aplikasi di Jembatan |
|---|---|---|
| Mapefer 1K | Coating anti-korosi tulangan | Perlindungan tulangan berkarat di pier, gelagar, pier cap |
| Mapegrout Thixotropic | Repair mortar serbaguna | Patch repair spalling di pier, abutment, gelagar (vertikal & overhead) |
| Mapegrout Hi-Flow | Repair mortar flowable | Grouting void, repair elemen horizontal, bearing seat |
| Mapegrout Fast Set | Repair mortar cepat kering | Perbaikan cepat di area lalu lintas — setting 30 menit |
| Epojet / Epojet LV | Injeksi retak | Injeksi retak struktural di gelagar, pier, deck slab |
| Mapefill | Grouting semen | Re-grouting bearing pad, base plate, anchor bolt |
| Mapelastic | Waterproofing fleksibel | Waterproofing deck slab, pier cap — mencegah rembesan dan korosi |
| Mapelastic Guard | Protective coating tebal | Perlindungan jangka panjang di lingkungan pesisir |
| MapeWrap 12 | Protective coating FRP | Perlindungan UV untuk sistem FRP di area terbuka |
| Adesilex PG1 | Epoxy adhesive | Pengeleman plat baja dan primer FRP system |
💡 Butuh material untuk proyek Anda? Kami menyediakan produk MAPEI untuk pembelian langsung oleh kontraktor jembatan dan instansi pemerintah. Kunjungi halaman Aplikator & Distributor MAPEI atau hubungi kami untuk konsultasi teknis pemilihan material.
Keunggulan Layanan Kami untuk Jembatan
✅ Aplikator Resmi MAPEI Indonesia
Terlatih langsung oleh MAPEI untuk aplikasi material pada infrastruktur termasuk jembatan. Jaminan kualitas aplikasi sesuai standar teknis pabrikan.
✅ Pengalaman Proyek Jembatan & Infrastruktur
Berpengalaman menangani perkuatan berbagai tipe jembatan — beton bertulang, prategang, rangka baja, dan flyover. Memahami standar Bina Marga dan persyaratan jembatan jalan nasional.
✅ Minimal Gangguan Lalu Lintas
Metode FRP dan plat baja memungkinkan perkuatan dari bawah jembatan tanpa menutup lalu lintas. Jika perlu, pengerjaan dijadwalkan malam hari atau dengan pengaturan lalu lintas bertahap.
✅ Tim Engineer Struktur Jembatan
Dikerjakan oleh engineer yang memahami analisis struktur jembatan, beban bergerak, analisis seismik, dan standar desain jembatan (SNI 1725, SNI 2833, AASHTO).
✅ Standar K3 Infrastruktur
Mematuhi standar K3 pekerjaan infrastruktur — working at height, traffic management, APD lengkap, JSA, dan koordinasi dengan Dinas PU/Bina Marga setempat.
✅ Layanan Seluruh Indonesia
Berbasis di Bekasi dengan kemampuan mobilisasi ke seluruh Indonesia. Berpengalaman di Jawa, Sumatera, Kalimantan, Sulawesi, dan Indonesia Timur.
Jenis Jembatan yang Kami Layani
Kami menangani perkuatan struktur untuk berbagai tipe jembatan dan infrastruktur sejenis:
🌉 Jembatan Beton Bertulang
Jembatan gelagar beton bertulang konvensional — tipe paling umum di jalan nasional dan kabupaten.
🏗️ Jembatan Beton Prategang
Jembatan gelagar I, gelagar T, dan box girder prategang untuk bentang menengah hingga panjang.
🔩 Jembatan Rangka Baja
Jembatan rangka (truss bridge) dengan lantai beton atau baja — banyak dari era kolonial dan Orde Baru.
🛣️ Flyover & Overpass
Jalan layang di perkotaan, interchange jalan tol, dan perlintasan tak sebidang.
🚆 Jembatan Rel Kereta
Jembatan dan viaduct kereta api yang memerlukan standar keselamatan dan kapasitas khusus.
🚶 Jembatan Penyeberangan
Jembatan penyeberangan orang (JPO) dan pedestrian bridge yang memerlukan perawatan dan perkuatan.
Proses Kerja Kami
🔄 Alur Penanganan Proyek Jembatan:
- 1
Konsultasi & Pengumpulan Data
Diskusi kebutuhan, pengumpulan data awal: gambar as-built, data BMS (Bridge Management System), riwayat inspeksi, dan kondisi operasional. Konsultasi awal gratis.
- 2
Inspeksi & Assessment Detail
Inspeksi visual seluruh elemen, pemetaan kerusakan, pengujian: hammer test, core drill, half-cell potential (korosi), carbonation test, cover meter, dan load test jika diperlukan.
- 3
Analisis Struktur & Desain Perkuatan
Load rating jembatan existing, analisis kapasitas sesuai standar (SNI 1725, SNI 2833, AASHTO), desain perkuatan detail, perhitungan FRP/plat baja/jacketing, dan gambar kerja.
- 4
Proposal & Koordinasi
Penawaran teknis dan biaya detail. Koordinasi jadwal dengan Dinas PU/Bina Marga, pengaturan lalu lintas (traffic management plan), dan perizinan.
- 5
Mobilisasi & Pelaksanaan
Mobilisasi tim, material MAPEI, dan peralatan khusus (under-bridge platform, scaffolding, dll). Pelaksanaan sesuai method statement. Standar K3 ketat, daily report, dan dokumentasi foto.
- 6
Quality Control & Serah Terima
Pull-off test pada FRP/plat baja, inspeksi visual, dokumentasi lengkap: laporan teknis, foto before-after, sertifikat material, as-built drawing, dan rekomendasi maintenance berkala.
Jenis Proyek Perkuatan Jembatan yang Kami Tangani
Berikut lingkup pekerjaan perkuatan jembatan yang menjadi keahlian kami:
- Perkuatan lentur gelagar dengan carbon fiber untuk upgrade kapasitas beban
- Perkuatan geser gelagar dengan U-wrap FRP atau plat baja
- Retrofit gempa pier jembatan dengan FRP confinement sesuai SNI 2833:2016
- Jacketing pier yang korosi parah atau kapasitas kurang
- Repair korosi pada pier, abutment, gelagar, dan pier cap
- Perkuatan pier cap (headstock) untuk upgrade bearing atau crane
- Perkuatan pelat lantai jembatan yang retak dan korosi
- Repair dan perkuatan abutment termasuk wing wall
- Re-grouting bearing pad dan perbaikan bearing seat
- Perkuatan gelagar melintang baja dengan cover plate
- Pemasangan restrainer untuk pencegahan unseating gelagar saat gempa
- Protective coating untuk memperpanjang umur layanan struktur jembatan
FAQ Perkuatan Struktur Jembatan
Apakah jembatan harus ditutup total selama perkuatan?
Tidak harus. Sebagian besar metode perkuatan kami dirancang untuk meminimalkan gangguan lalu lintas:
- Perkuatan gelagar dengan FRP/carbon fiber: Dikerjakan dari bawah jembatan menggunakan under-bridge inspection platform atau scaffolding. Lalu lintas di atas tetap berjalan normal
- Perkuatan pier dengan FRP wrapping: Dikerjakan di bawah, tanpa gangguan lalu lintas sama sekali
- Repair pelat lantai: Dapat dikerjakan bertahap per lajur — satu lajur tetap buka sementara lajur lain dikerjakan
- Pekerjaan malam hari: Untuk pekerjaan yang memerlukan penutupan parsial, bisa dijadwalkan pada malam hari (22.00–05.00) saat volume lalu lintas rendah
Kami akan menyusun traffic management plan yang optimal bersama pihak berwenang.
Berapa lama waktu pengerjaan perkuatan jembatan?
Bervariasi tergantung scope dan kondisi:
- Perkuatan 1 gelagar dengan CFRP (bentang 20–30m): 3–5 hari
- FRP wrapping 1 pier (retrofit gempa): 3–5 hari per pier
- Jacketing 1 pier: 3–4 minggu (termasuk curing beton)
- Repair korosi pier cap (1 unit): 5–7 hari
- Repair pelat lantai per area: 3–5 hari per panel
Untuk proyek jembatan besar, pengerjaan biasanya 4–12 minggu tergantung jumlah elemen. Kami akan menyusun timeline detail dalam proposal.
Apa standar yang digunakan untuk analisis dan desain perkuatan?
Kami mengacu pada standar terkini yang berlaku di Indonesia dan internasional:
- SNI 1725:2016 — Pembebanan untuk Jembatan
- SNI 2833:2016 — Desain Jembatan terhadap Beban Gempa
- SNI 2847:2019 — Persyaratan Beton Struktural
- ACI 440.2R-17 — Guide for Design and Construction of Externally Bonded FRP Systems
- AASHTO LRFD — Bridge Design Specifications (sebagai referensi tambahan)
- Pedoman Bina Marga — untuk penanganan jembatan jalan nasional
Apakah perkuatan FRP cocok untuk jembatan di Indonesia yang beriklim tropis?
Sangat cocok. Bahkan FRP memiliki keunggulan signifikan dibanding plat baja untuk kondisi Indonesia:
- Tahan korosi 100% — tidak terpengaruh kelembaban tinggi, hujan, dan paparan klorida di area pesisir
- Ringan — tidak menambah beban mati yang signifikan pada jembatan
- Tahan fatigue — mampu menahan beban berulang lalu lintas dalam jangka panjang
- Cepat aplikasi — meminimalkan waktu penutupan jembatan
Material MAPEI MapeWrap System yang kami gunakan telah teruji di proyek infrastruktur di berbagai iklim tropis di Asia Tenggara, Timur Tengah, dan Afrika.
Berapa peningkatan kapasitas yang bisa dicapai dengan perkuatan?
Tergantung metode dan kondisi existing:
- Carbon Fiber (CFRP) untuk gelagar: Peningkatan kapasitas lentur 30–60%, kapasitas geser 30–50%
- FRP Confinement untuk pier: Peningkatan daktilitas >100%, kapasitas aksial 20–40%, kapasitas geser 40–70%
- Plat baja untuk gelagar: Peningkatan kapasitas lentur 20–40%, kekakuan meningkat signifikan
- Jacketing beton untuk pier: Peningkatan kapasitas aksial 50–150%+, tergantung dimensi jacket
Angka aktual ditentukan melalui analisis struktur detail berdasarkan kondisi existing jembatan Anda.
Bagaimana koordinasi dengan Dinas PU/Bina Marga?
Kami berpengalaman berkoordinasi dengan instansi terkait:
- Menyiapkan laporan teknis dan desain perkuatan yang sesuai format Bina Marga
- Mengurus traffic management plan dan perizinan penutupan jalan jika diperlukan
- Menyediakan method statement detail untuk setiap tahapan pekerjaan
- Berkoordinasi dengan Balai Besar/Balai Pelaksanaan Jalan Nasional (BBPJN/BPJN) untuk jembatan nasional
- Menyiapkan dokumen serah terima lengkap: laporan teknis, foto before-after, sertifikat material, as-built drawing
- Memberikan rekomendasi maintenance berkala pasca perkuatan
Apakah bisa menangani jembatan di daerah terpencil?
Ya, bisa. Kami memiliki pengalaman mobilisasi ke lokasi yang sulit dijangkau:
- Jembatan di jalan trans-Kalimantan dan trans-Sulawesi dengan akses terbatas
- Jembatan di pedalaman Sumatera dengan infrastruktur pendukung minimal
- Jembatan di daerah rawan bencana yang memerlukan penanganan cepat
Untuk lokasi terpencil, kami memperhitungkan:
- Logistik pengiriman material MAPEI ke lokasi
- Ketersediaan air bersih dan listrik untuk pekerjaan
- Akomodasi tim di lokasi
- Akses peralatan berat jika diperlukan
Semua diperhitungkan secara transparan dalam penawaran.
Apakah tersedia material MAPEI untuk pembelian langsung oleh kontraktor jembatan?
Ya, tersedia. Sebagai aplikator sekaligus distributor resmi MAPEI Indonesia, kami menyediakan produk MAPEI untuk pembelian langsung oleh:
- Kontraktor jembatan (BUMN maupun swasta)
- Dinas PU/Bina Marga untuk kebutuhan pemeliharaan rutin
- Konsultan yang merekomendasikan produk MAPEI dalam spesifikasi teknis
Produk yang sering dibutuhkan untuk proyek jembatan:
- Mapegrout Thixotropic & Fast Set (repair mortar)
- Mapefer 1K (anti-rust coating tulangan)
- Epojet & Epojet LV (injeksi retak)
- Mapelastic (waterproofing)
- Mapefill (grouting)
- MapeWrap System (FRP — carbon fiber & glass fiber)
- Dan produk MAPEI lainnya
Konsultasi pemilihan material gratis — kami bantu pilihkan produk yang tepat untuk kondisi spesifik jembatan Anda.
Berapa biaya perkuatan struktur jembatan?
Biaya perkuatan jembatan bervariasi tergantung banyak faktor:
- Tipe dan bentang jembatan — jembatan bentang pendek vs. bentang panjang
- Jenis dan tingkat kerusakan — korosi ringan vs. kerusakan struktural berat
- Metode perkuatan — FRP, plat baja, jacketing, atau kombinasi
- Jumlah elemen — berapa gelagar, pier, pier cap yang perlu ditangani
- Lokasi proyek — biaya mobilisasi untuk lokasi di luar Jawa
- Kebutuhan traffic management — penutupan jalan, pengerjaan malam hari
- Akses kerja — ketersediaan under-bridge platform, ketinggian pier, dll
Sebagai gambaran umum, biaya perkuatan jembatan biasanya 15–30% dari biaya pembangunan jembatan baru dengan fungsi yang setara — menjadikannya solusi yang sangat cost-effective.
Hubungi kami untuk site visit, assessment, dan penawaran detail. Konsultasi awal gratis.
