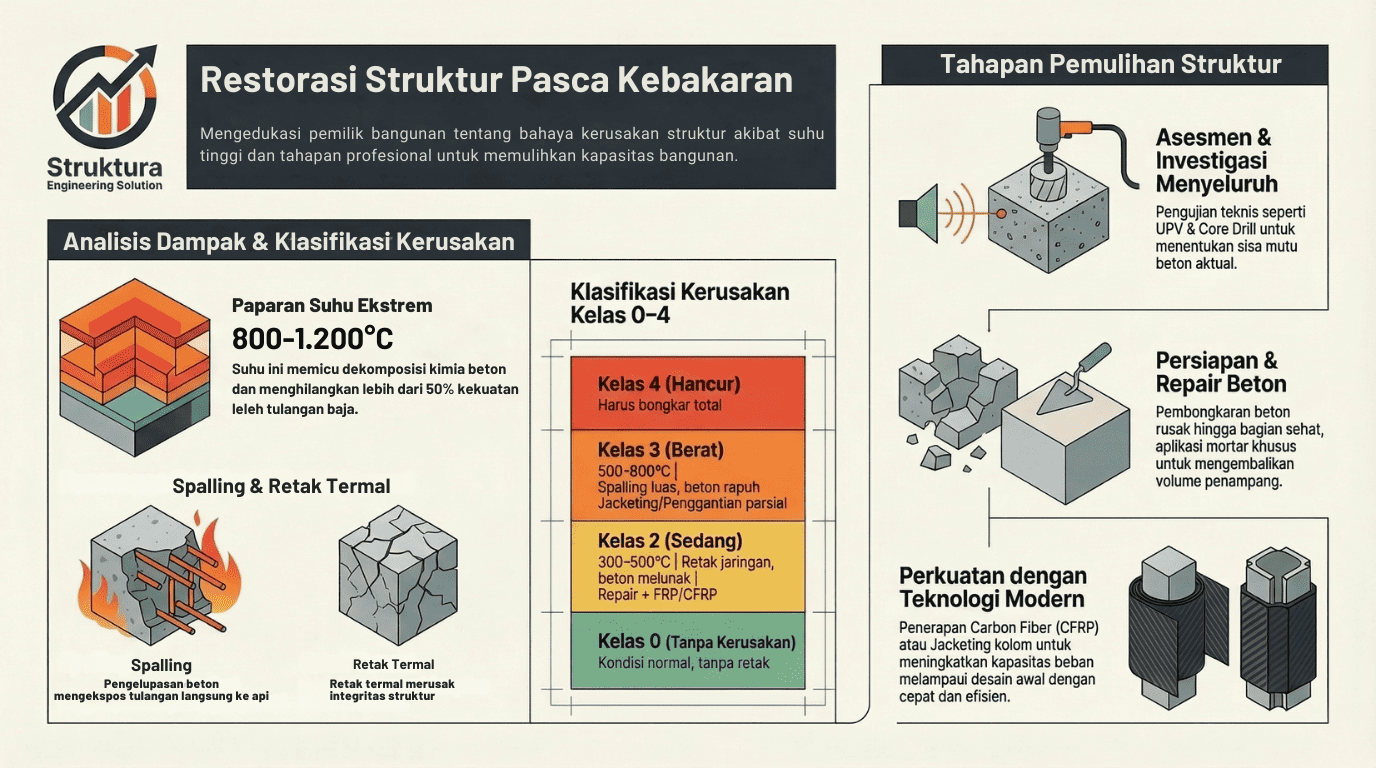

Perkuatan Struktur Pasca Kebakaran — Kembalikan Kapasitas Bangunan Anda
Kebakaran adalah salah satu ancaman paling destruktif bagi struktur beton bertulang. Paparan suhu tinggi — yang dapat mencapai 800–1.200°C dalam kebakaran gedung — menyebabkan degradasi serius pada beton dan tulangan baja. Beton mengalami dekomposisi kimiawi, tulangan kehilangan kekuatan leleh, dan elemen struktur seperti kolom, balok, serta pelat lantai bisa kehilangan sebagian besar kapasitas penampangnya.
Kami menyediakan layanan asesmen dan perkuatan struktur pasca kebakaran secara menyeluruh — mulai dari investigasi kerusakan, pengujian sisa mutu beton, analisis kapasitas residual, hingga desain dan pelaksanaan perkuatan. Dengan mengacu pada Concrete Society TR 68, ACI 562, dan produk repair berkualitas dari MAPEI, kami memastikan bangunan Anda aman untuk difungsikan kembali.
🔥 Mengapa Struktur Pasca Kebakaran Harus Segera Ditangani?
🏚️
Kapasitas Menurun
Beton & tulangan kehilangan kekuatan akibat suhu tinggi
⚠️
Risiko Runtuh
Delayed spalling & kerusakan tersembunyi bisa terjadi sewaktu-waktu
📋
Kepatuhan Regulasi
SLF & izin hunian membutuhkan sertifikat laik fungsi struktur
Apa yang Terjadi pada Beton Saat Kebakaran?
Memahami mekanisme kerusakan akibat suhu tinggi adalah langkah pertama untuk menentukan strategi penanganan yang tepat. Berdasarkan Eurocode 2 (EN 1992-1-2) dan fib Bulletin 46, berikut degradasi yang terjadi pada beton seiring kenaikan suhu:
🌡️ Degradasi Beton Berdasarkan Rentang Suhu:
100–300°C — Dehidrasi Awal
Air bebas dan air terikat dalam pasta site menguap. Terjadi penurunan kuat tekan sekitar 10–20%. Warna beton masih normal atau sedikit merah muda. Retak rambut mulai muncul akibat tekanan uap internal (Concrete Society TR 68, Section 3.2).
300–500°C — Kerusakan Signifikan
Kalsium hidroksida (Ca(OH)₂) mulai terdekomposisi. Kuat tekan turun 40–60%. Warna beton berubah menjadi merah muda hingga merah. Explosive spalling dapat terjadi pada beton mutu tinggi akibat tekanan uap yang terperangkap (ACI 216.1R-07, Chapter 2).
500–800°C — Kerusakan Berat
CSH gel (kalsium silikat hidrat) — penyusun kekuatan utama beton — mengalami dekomposisi. Kuat tekan turun hingga 70–80%. Warna beton berubah abu-abu keputihan. Tulangan baja kehilangan lebih dari 50% kekuatan leleh di atas 600°C (EN 1992-1-2, Table 3.2a).
>800°C — Kerusakan Total
Kiteiteiteite CaCO₃ dalam agregat terdekomposisi menjadi Cite CaO. Beton praktis kehilangan seluruh kekuatannya, menjadi rapuh dan mudah hancur. Warna beton menjadi kuning-putih pucat. Elemen struktur pada zona ini umumnya harus dibongkar dan diganti (fib Bulletin 46, Section 4.3).
⚠️ Penting: Perubahan warna beton adalah indikator awal yang paling mudah diamati untuk memperkirakan paparan suhu maksimum. Namun, asesmen komprehensif tetap memerlukan pengujian laboratorium seperti petrographic analysis dan DTA/TGA (Differential Thermal Analysis) sesuai rekomendasi Concrete Society TR 68.
Jenis Kerusakan Struktur Pasca Kebakaran
1. Spalling (Pengelupasan Beton)
Spalling adalah lepasnya lapisan beton selimut secara tiba-tiba akibat tekanan uap internal saat kebakaran. Fenomena ini menjadi perhatian utama karena mengekspos tulangan secara langsung terhadap panas dan mengurangi selimut beton pelindung.
Jenis spalling yang umum terjadi (TR 68, Section 3.3):
- Explosive spalling — Terjadi dalam 20–30 menit pertama kebakaran; lebih berisiko pada beton mutu tinggi (>60 MPa) dan beton dengan kelembaban tinggi
- Surface spalling — Pengelupasan permukaan dangkal, umumnya bersifat kosmetik
- Corner spalling — Pengelupasan di sudut elemen struktur karena pemanasan dua sisi
- Post-cooling spalling — Terjadi setelah kebakaran padam akibat kontraksi thermal differential
Dampak struktural:
- Penampang efektif elemen berkurang
- Tulangan terekspos dan terpapar langsung pada suhu tinggi
- Kapasitas lentur dan aksial menurun signifikan
2. Retak Termal (Thermal Cracking)
Retak termal terjadi karena gradien suhu antara permukaan beton yang terpanasi dan inti beton yang relatif lebih dingin, serta karena perbedaan koefisien muai termal antara pasta semen dan agregat.
Pola retak yang umum ditemui:
- Retak jaringan (map cracking) — Pola retak acak di permukaan, khas pada suhu 300–600°C
- Retak longitudinal — Mengikuti arah tulangan utama akibat ekspansi diferensial
- Retak di interface — Antara agregat dan pasta semen (Interfacial Transition Zone)
- Retak through-crack — Retak menerus yang mempengaruhi integritas penampang
3. Degradasi Mutu Beton
Paparan suhu tinggi menyebabkan perubahan mineralogi dan mikrostruktur beton yang bersifat ireversibel.
Mekanisme degradasi (ACI 216.1R-07):
- Dehidrasi CSH gel — komponen utama kekuatan beton
- Dekomposisi Ca(OH)₂ pada suhu ~530°C
- Transformasi kuarsa (α→β) pada suhu 573°C yang menyebabkan ekspansi volume
- Dekomposisi CaCO₃ pada agregat limestone di atas 800°C
- Peningkatan porositas dan permeabilitas beton
4. Penurunan Kekuatan Tulangan Baja
Tulangan baja mengalami penurunan kekuatan yang signifikan pada suhu tinggi dan sebagian dapat pulih setelah pendinginan (residual strength).
Berdasarkan EN 1992-1-2, Table 3.2a:
- Suhu <400°C: Kehilangan kekuatan ≤5% — umumnya dapat pulih penuh setelah dingin
- Suhu 400–600°C: Kehilangan kekuatan 20–50% — pemulihan parsial ~85–90% dari kekuatan asal
- Suhu >600°C: Kehilangan kekuatan >50% — perubahan mikrostruktur permanen, tulangan harus dianggap terdegradasi
💡 Catatan: Cold-worked reinforcement (tulangan tarik dingin/wire mesh) lebih sensitif terhadap suhu dibanding hot-rolled bar. Penurunan kekuatan permanen terjadi pada suhu yang lebih rendah (~300°C) karena proses annealing menghilangkan efek cold-working (TR 68, Section 3.4).
Tahapan Asesmen Struktur Pasca Kebakaran
Asesmen yang komprehensif dan sistematis adalah fondasi dari setiap keputusan perkuatan. Kami mengikuti prosedur yang direkomendasikan oleh Concrete Society TR 68 dan ACI 562-21.
🔄 Alur Asesmen Pasca Kebakaran:
- 1
Preliminary Assessment (Asesmen Awal)
Inspeksi visual menyeluruh dalam 24–72 jam setelah kebakaran padam dan dinyatakan aman. Dokumentasi foto, pemetaan zona kerusakan, identifikasi area berisiko runtuh, dan penentuan klasifikasi kerusakan awal (ringan/sedang/berat/hancur total) berdasarkan TR 68 Damage Classification.
- 2
Detailed Investigation (Investigasi Detail)
Pengujian non-destruktif dan destruktif untuk menentukan kedalaman kerusakan dan sisa mutu beton secara kuantitatif. Meliputi hammer test, UPV (Ultrasonic Pulse Velocity), core drill, pengukuran kedalaman karbonasi, dan petrographic analysis.
- 3
Analisis Paparan Suhu (Fire Severity Assessment)
Estimasi distribusi suhu maksimum yang dialami setiap elemen struktur berdasarkan indikator warna beton, kedalaman perubahan warna pada core sample, hasil petrographic dan DTA/TGA, serta bukti fisik di lokasi (leleh plastik, kaca, aluminium).
- 4
Analisis Kapasitas Residual
Perhitungan sisa kapasitas lentur, geser, dan aksial setiap elemen struktur berdasarkan penampang efektif tersisa, mutu beton residual, dan kekuatan tulangan setelah paparan suhu. Mengacu pada metode 500°C isotherm method atau zone method dari EN 1992-1-2.
- 5
Rekomendasi Penanganan
Klasifikasi elemen berdasarkan tingkat kerusakan dan penentuan tindakan: (a) Dapat digunakan tanpa perbaikan, (b) Perlu repair kosmetik, (c) Perlu repair + perkuatan struktural, atau (d) Harus dibongkar dan dibangun ulang.
Metode Pengujian yang Kami Gunakan
| Metode Pengujian | Tujuan | Keterangan |
|---|---|---|
| Inspeksi Visual & Pemetaan Warna | Estimasi awal zona suhu | Mengacu pada color chart TR 68 |
| Hammer Test (Rebound) | Estimasi mutu beton permukaan | Akurasi terbatas pada beton terbakar; digunakan sebagai screening |
| UPV (Ultrasonic Pulse Velocity) | Evaluasi homogenitas dan kedalaman kerusakan | Sangat efektif mendeteksi internal cracking; sesuai ASTM C597 |
| Core Drill + Uji Tekan | Menentukan kuat tekan residual aktual | Metode paling akurat; core diambil dari berbagai kedalaman |
| Petrographic Analysis | Identifikasi perubahan mineralogi | Menentukan kedalaman front 300°C dan 500°C pada core |
| Phenolphthalein Test | Mengukur kedalaman karbonasi | Indikator dekomposisi Ca(OH)₂ (~suhu 530°C) |
| Cover Meter Survey | Memeriksa kondisi tulangan | Mengidentifikasi area dengan selimut beton yang hilang |
| DTA/TGA | Analisis termal diferensial | Konfirmasi suhu maksimum yang dialami beton |
💡 Pendekatan kami: Kami mengombinasikan minimal 3–4 metode pengujian untuk setiap proyek asesmen pasca kebakaran. Kombinasi UPV + core drill + petrographic analysis memberikan gambaran paling komprehensif tentang kedalaman dan tingkat kerusakan (TR 68, Chapter 5).
Metode Perkuatan Struktur Pasca Kebakaran
Setelah asesmen menunjukkan elemen mana yang membutuhkan perkuatan, kami menerapkan metode yang paling sesuai berdasarkan tingkat kerusakan, kebutuhan kapasitas, dan kondisi lapangan.
🧵 Perkuatan Carbon Fiber (CFRP)
Material: MAPEI MapeWrap C UNI-AX 300/600
Ideal untuk: Balok & pelat dengan kerusakan ringan–sedang (suhu <500°C pada inti beton)
- Mengembalikan kapasitas lentur tanpa menambah beban mati
- Aplikasi cepat — mempercepat pemulihan fungsi bangunan
- Ketebalan sangat tipis, tidak mengubah dimensi elemen
- Cocok untuk beton yang sudah di-repair dan mutu residual memadai
🔷 Perkuatan Glass Fiber (GFRP)
Material: MAPEI MapeWrap G UNI-AX 900
Ideal untuk: Confinement kolom pasca kebakaran, perkuatan geser balok
- Confinement meningkatkan kuat tekan efektif beton inti yang terdegradasi
- Memulihkan daktilitas kolom yang hilang akibat retak termal
- Lebih ekonomis dari CFRP untuk aplikasi wrapping
- Efektif menahan delayed spalling setelah kebakaran
🧱 Jacketing Kolom & Balok Beton
Material: Beton bertulang baru + shear connector
Ideal untuk: Kerusakan berat (suhu >500°C), spalling luas, tulangan terdegradasi
- Menggantikan seluruh zona beton rusak dengan beton baru
- Menambah tulangan baru untuk mengganti kapasitas yang hilang
- Peningkatan kapasitas sangat tinggi — cocok untuk kerusakan parah
- Memberikan perlindungan kebakaran baru (fire rating)
🔩 Perkuatan Plat Baja
Material: Plat baja + MAPEI Adesilex PG1 + anchor bolt
Ideal untuk: Balok dengan kerusakan zona tarik, kebutuhan peningkatan kekakuan
- Menambah kapasitas lentur dan kekakuan secara signifikan
- Mengurangi lendutan balok yang meningkat pasca kebakaran
- Biaya lebih ekonomis dibanding jacketing penuh
- Perlu coating anti-karat untuk perlindungan jangka panjang
Klasifikasi Kerusakan & Rekomendasi Penanganan
Berdasarkan Concrete Society TR 68, Table 6.1, berikut panduan umum klasifikasi dan penanganan:
| Klasifikasi | Estimasi Suhu | Kondisi Beton | Warna | Rekomendasi |
|---|---|---|---|---|
| Kelas 0 — Tidak Rusak | <100°C | Normal, tidak ada perubahan | Normal | Tidak perlu tindakan |
| Kelas 1 — Ringan | 100–300°C | Jelaga permukaan, retak rambut minor | Normal–merah muda samar | Pembersihan + repair kosmetik |
| Kelas 2 — Sedang | 300–500°C | Retak jaringan, spalling lokal, beton melunak | Merah muda–merah | Repair beton + perkuatan FRP/CFRP |
| Kelas 3 — Berat | 500–800°C | Spalling luas, beton rapuh, tulangan terekspos | Abu-abu muda–putih | Jacketing atau penggantian parsial |
| Kelas 4 — Hancur | >800°C | Beton hancur, tulangan melengkung/putus | Kuning–putih pucat | Bongkar dan bangun ulang |
⚠️ Peringatan: Tabel di atas adalah panduan umum. Keputusan akhir harus berdasarkan hasil asesmen menyeluruh oleh engineer berpengalaman. Setiap kebakaran memiliki karakteristik unik — durasi, beban api (fire load), ventilasi, dan jenis konstruksi sangat mempengaruhi tingkat kerusakan aktual.
Prosedur Perbaikan & Perkuatan
Tahap 1: Pembongkaran Beton Rusak
Semua beton yang telah terdegradasi harus dibuang hingga mencapai beton sehat (sound concrete). Indikator beton sehat diverifikasi dengan hammer test dan UPV pada permukaan yang telah dibongkar.
Metode pembongkaran:
- Chipping manual dengan chisel untuk area kecil
- Light jackhammer untuk spalling area luas
- Hydrodemolition untuk pembongkaran presisi tanpa microcracks (proyek besar)
Tahap 2: Persiapan Tulangan
Tulangan yang terekspos diperiksa dan ditangani sesuai kondisinya:
- Tulangan dengan korosi ringan: Dibersihkan dengan wire brush/sandblasting, dilindungi dengan MAPEI Mapefer 1K (passivating coating)
- Tulangan dengan kehilangan penampang >20%: Dipasang tulangan tambahan (supplementary reinforcement) dengan lap splice atau coupler
- Tulangan yang terpapar suhu >600°C: Dianggap terdegradasi; perlu penambahan tulangan baru melalui jacketing atau external reinforcement
Tahap 3: Repair Beton (Patch Repair)
Setelah beton rusak dibongkar dan tulangan disiapkan, zona yang hilang diisi kembali dengan repair mortar berkualitas tinggi.
| Produk MAPEI | Fungsi | Aplikasi Pasca Kebakaran |
|---|---|---|
| Mapefer 1K | Passivating anti-corrosion coating | Melindungi tulangan terekspos sebelum repair |
| Mapegrout Thixotropic | Repair mortar tixotropik | Repair overhead (soffit balok, pelat) dan vertikal (kolom), ketebalan hingga 35 mm per layer |
| Mapegrout Hi-Flow | Repair mortar flowable | Grouting area jacketing, void filling, ketebalan besar |
| Mapegrout Fast Set | Repair mortar cepat kering | Area yang membutuhkan pengembalian fungsi cepat (setting 30 menit) |
| Mapegrout T60 | Repair mortar serat baja | Perbaikan area yang membutuhkan ketahanan impact dan crack-bridging |
| Epojet / Epojet LV | Injeksi retak epoksi | Mengisi retak termal untuk mengembalikan monolitik beton |
| Planitop Smooth & Repair R4 | Repair mortar fiber-reinforced | Perbaikan structural class R4 sesuai EN 1504-3 |
💡 Standar repair: Seluruh perbaikan beton kami mengacu pada EN 1504 (Products and Systems for the Protection and Repair of Concrete Structures). Produk MAPEI yang kami gunakan tersertifikasi sesuai standar ini untuk menjamin kompatibilitas dan durabilitas jangka panjang.
Tahap 4: Perkuatan Struktural
Setelah repair beton selesai dan curing memadai, perkuatan struktural diterapkan sesuai desain:
🔧 Skenario Perkuatan Pasca Kebakaran:
Balok dengan Kehilangan Kapasitas Lentur
Pemasangan CFRP laminate/sheet di zona tarik (soffit) untuk mengembalikan atau meningkatkan kapasitas momen. Jika diperlukan perkuatan geser, ditambah U-wrap FRP di zona tumpuan. Lihat Perkuatan Carbon Fiber.
Kolom dengan Spalling dan Kehilangan Confinement
Repair beton selimut dengan Mapegrout Thixotropic, kemudian full-wrap FRP confinement untuk mengembalikan kuat tekan efektif dan daktilitas. Untuk kerusakan parah, jacketing beton menjadi pilihan utama. Lihat Jacketing Kolom.
Pelat Lantai yang Mengalami Degradasi
Pembongkaran beton rusak di sisi bawah (soffit), repair, dan pemasangan CFRP strip/sheet untuk mengembalikan kapasitas lentur. Untuk pelat yang sangat rusak, overlay beton bertulang di sisi atas dapat menjadi alternatif.
Joint Balok-Kolom yang Rusak
Area joint adalah zona kritis karena menerima tegangan kompleks. Penanganan meliputi injeksi retak, repair beton, dan FRP confinement/wrapping untuk memulihkan integritas dan daktilitas joint.
Tahap 5: Finishing & Proteksi
Setelah perkuatan selesai, diterapkan sistem proteksi untuk durabilitas jangka panjang:
- Protective coating pada sistem FRP dengan MAPEI MapeWrap 12 (perlindungan UV) atau MAPEI Elastocolor (coating elastomerik)
- Fire protection coating jika diperlukan untuk memenuhi fire rating
- Anti-carbonation coating pada permukaan beton repair
Keunggulan Layanan Kami untuk Penanganan Pasca Kebakaran
✅ Asesmen Komprehensif Sesuai Standar Internasional
Mengacu pada Concrete Society TR 68, ACI 562, dan EN 1992-1-2. Bukan sekadar inspeksi visual — kami melakukan pengujian kuantitatif untuk memastikan setiap keputusan berbasis data.
✅ Solusi Terintegrasi: Asesmen hingga Perkuatan
Satu provider untuk seluruh proses — dari investigasi, desain perkuatan, pengadaan material MAPEI, hingga pelaksanaan. Menghilangkan risiko miskomunikasi antar pihak.
✅ Material Repair & Perkuatan Berkualitas (MAPEI)
Menggunakan produk MAPEI yang tersertifikasi EN 1504 untuk repair dan telah terbukti di ribuan proyek pasca kebakaran di seluruh dunia.
✅ Tim Engineer Struktur Berpengalaman
Dikerjakan oleh engineer yang memahami perilaku beton pada suhu tinggi, metode asesmen fire damage, dan desain perkuatan sesuai standar yang berlaku.
✅ Respons Cepat untuk Situasi Darurat
Kami memahami urgensi penanganan pasca kebakaran. Tim kami siap melakukan preliminary assessment dalam 24–48 jam setelah lokasi dinyatakan aman oleh pemadam kebakaran.
✅ Laporan Teknis untuk Klaim Asuransi & SLF
Kami menyediakan laporan asesmen teknis yang komprehensif dan dapat digunakan untuk keperluan klaim asuransi, pengajuan ulang Sertifikat Laik Fungsi (SLF), dan dokumentasi legal lainnya.
Jenis Bangunan yang Kami Tangani
Kami berpengalaman menangani perkuatan pasca kebakaran pada berbagai jenis bangunan:
🏢 Gedung Komersial
Ruko, gedung perkantoran, pusat perbelanjaan, hotel
🏭 Fasilitas Industri
Pabrik, gudang, warehouse, fasilitas produksi
🏠 Bangunan Residensial
Rumah tinggal, apartemen, rumah susun
🏗️ Infrastruktur
Jembatan, terowongan, struktur parkir bertingkat
🏫 Bangunan Publik
Sekolah, rumah sakit, gedung pemerintahan, tempat ibadah
🏬 Pasar & Fasilitas Umum
Pasar tradisional, terminal, stasiun, fasilitas publik
Proses Kerja Kami
🔄 Alur Penanganan Proyek Pasca Kebakaran:
- 1
Kontak Darurat & Koordinasi
Hubungi kami segera setelah kebakaran. Kami koordinasikan jadwal site visit setelah lokasi dinyatakan aman. Respon dalam 24 jam.
- 2
Preliminary Assessment
Inspeksi visual, pemetaan zona kerusakan, identifikasi area bahaya, dan klasifikasi awal. Laporan preliminari untuk kebutuhan mendesak (klaim asuransi awal, keputusan evakuasi/pembatasan akses).
- 3
Detailed Investigation & Testing
Pengujian UPV, core drill, petrographic analysis, dan pengujian lainnya. Penentuan kedalaman kerusakan dan mutu beton residual per elemen.
- 4
Analisis Struktur & Desain Perkuatan
Perhitungan kapasitas residual, desain repair dan perkuatan, pemilihan metode dan material optimal. Laporan teknis lengkap.
- 5
Pelaksanaan Repair & Perkuatan
Pembongkaran beton rusak, persiapan tulangan, repair dengan produk MAPEI, dan perkuatan struktural sesuai desain. Quality control di setiap tahap.
- 6
Inspeksi Akhir & Dokumentasi
Pengujian pasca perkuatan, dokumentasi foto, as-built drawing, dan laporan teknis akhir. Dokumen siap untuk pengajuan SLF atau klaim asuransi.
Referensi Standar yang Kami Gunakan
Seluruh pekerjaan asesmen dan perkuatan pasca kebakaran kami mengacu pada standar internasional dan nasional yang diakui:
Concrete Society TR 68 (2008)
Assessment, Design and Repair of Fire-Damaged Concrete Structures — Panduan komprehensif untuk asesmen dan perbaikan struktur beton pasca kebakaran.
ACI 562-21
Code Requirements for Assessment, Repair, and Rehabilitation of Existing Concrete Structures — Standar ACI untuk asesmen dan rehabilitasi struktur beton existing.
EN 1992-1-2 (Eurocode 2 Part 1-2)
Structural Fire Design — Panduan desain struktur beton terhadap kebakaran termasuk sifat material pada suhu tinggi.
ACI 216.1R-07
Code Requirements for Determining Fire Resistance of Concrete and Masonry Construction Assemblies — Perilaku beton dan tulangan pada suhu tinggi.
fib Bulletin 46 (2008)
Fire Design of Concrete Structures — Structural Behaviour and Assessment — Perilaku struktural beton pada kondisi kebakaran dan pasca kebakaran.
EN 1504 (Parts 1–10)
Products and Systems for the Protection and Repair of Concrete Structures — Standar Eropa untuk produk dan sistem repair beton.
SNI 2847:2019
Persyaratan Beton Struktural untuk Bangunan Gedung dan Penjelasan — Standar nasional Indonesia untuk desain beton bertulang.
SNI 1726:2019
Tata Cara Perencanaan Ketahanan Gempa untuk Struktur Bangunan Gedung dan Nongedung — Memastikan perkuatan juga memenuhi ketahanan gempa.
FAQ Perkuatan Struktur Pasca Kebakaran
Apakah bangunan yang terbakar harus langsung dibongkar?
Tidak selalu. Beton bertulang memiliki ketahanan api yang relatif baik dibanding material konstruksi lainnya. Berdasarkan pengalaman dan literatur (TR 68), sebagian besar bangunan beton pasca kebakaran dapat diperbaiki dan diperkuat tanpa harus dibongkar total — asalkan elemen inti struktural (kolom, balok utama) tidak mengalami kerusakan Kelas 4 (suhu >800°C).
Keputusan bongkar vs perkuatan harus berdasarkan asesmen profesional yang mempertimbangkan aspek teknis dan ekonomis.
Berapa lama setelah kebakaran bisa dilakukan asesmen?
Preliminary assessment (inspeksi visual dan pemetaan) dapat dilakukan segera setelah lokasi dinyatakan aman oleh pemadam kebakaran — biasanya 24–72 jam pasca kebakaran padam dan pendinginan alami.
Detailed investigation (core drill, UPV, dll.) sebaiknya dilakukan setelah beton mendingin sepenuhnya dan kondisi air akibat pemadaman sudah surut — biasanya 1–2 minggu setelah kebakaran.
Apakah beton yang sudah terbakar bisa kembali kuat seperti semula?
Beton yang terpapar suhu tinggi mengalami perubahan ireversibel pada mikrostrukturnya. Beton itu sendiri tidak dapat kembali ke mutu asal. Namun, melalui proses:
- Pembongkaran beton yang terdegradasi
- Penggantian dengan repair mortar berkualitas tinggi
- Perkuatan dengan CFRP, FRP, jacketing, atau plat baja
Elemen struktur dapat dikembalikan — bahkan ditingkatkan — kapasitasnya melebihi kapasitas desain awal.
Apakah laporan asesmen bisa digunakan untuk klaim asuransi?
Ya. Laporan asesmen kami disusun secara profesional dan komprehensif, mencakup:
- Dokumentasi foto kondisi kerusakan
- Hasil pengujian kuantitatif (UPV, core drill, hammer test)
- Pemetaan zona kerusakan per elemen
- Klasifikasi tingkat kerusakan
- Estimasi biaya perbaikan dan perkuatan
Laporan ini layak digunakan sebagai dokumen pendukung klaim asuransi kebakaran dan pengajuan ulang SLF.
Berapa lama proses perkuatan pasca kebakaran dari awal sampai selesai?
Timeline bervariasi tergantung skala kerusakan:
- Bangunan kecil (ruko/rumah): 2–4 minggu (asesmen) + 2–4 minggu (pelaksanaan)
- Bangunan menengah (gedung 3–5 lantai): 3–6 minggu (asesmen) + 1–3 bulan (pelaksanaan)
- Bangunan besar (pabrik/gedung tinggi): 1–2 bulan (asesmen) + 2–6 bulan (pelaksanaan)
Kami akan berikan timeline detail dalam proposal setelah preliminary assessment.
Apakah metode CFRP cocok untuk struktur pasca kebakaran?
Ya, sangat cocok — dengan syarat:
- Beton substrat yang tersisa memiliki mutu residual minimal yang memadai (umumnya >15 MPa setelah repair)
- Beton yang terdegradasi sudah dibuang dan diganti dengan repair mortar berkualitas
- Permukaan telah disiapkan sesuai standar aplikasi FRP
CFRP menjadi pilihan favorit untuk perkuatan pasca kebakaran karena aplikasi cepat dan tidak menambah beban mati — dua faktor krusial saat bangunan perlu segera difungsikan kembali.
Namun, perlu diperhatikan bahwa CFRP sendiri sensitif terhadap suhu tinggi (resin epoksi melunak di atas ~60–80°C). Jika diperlukan fire rating, sistem CFRP harus dilengkapi dengan fire protection insulation tambahan.
Berapa biaya perkuatan struktur pasca kebakaran?
Biaya sangat bervariasi tergantung:
- Luas dan tingkat kerusakan
- Jumlah elemen yang perlu diperkuat
- Metode perkuatan yang dipilih
- Akses dan kondisi lokasi
- Kebutuhan shoring sementara
Hubungi kami untuk konsultasi dan estimasi biaya.
