Jasa Perkuatan Struktur Akibat Penurunan Tanah (Settlement)

Bangunan Anda Retak atau Miring? Bisa Jadi Akibat Penurunan Tanah

Pernahkah Anda menemukan retakan diagonal pada dinding, lantai yang tidak rata, atau pintu dan jendela yang sulit ditutup? Gejala-gejala ini sering kali bukan sekadar masalah kosmetik — melainkan tanda bahwa bangunan Anda mengalami penurunan tanah (settlement).

Penurunan tanah adalah salah satu masalah geoteknik paling umum yang mengancam integritas struktur bangunan di Indonesia. Jika dibiarkan, settlement dapat menyebabkan kerusakan progresif yang berujung pada kegagalan struktur.

Kami menyediakan layanan perkuatan fondasi dan struktur bangunan akibat penurunan tanah — solusi menyeluruh yang mengatasi masalah dari sumbernya, bukan sekadar menambal kerusakan di permukaan.

Apa itu Penurunan Tanah (Settlement)?

Penurunan tanah (settlement) adalah pergerakan vertikal ke bawah pada lapisan tanah di bawah fondasi bangunan akibat konsolidasi, pemampatan, atau perubahan kondisi tanah. Ketika tanah di bawah fondasi turun secara tidak merata, struktur di atasnya mengalami tegangan tambahan yang tidak diperhitungkan dalam desain awal.

Ada dua jenis settlement yang perlu dipahami:

1. Uniform Settlement (Penurunan Merata)

Seluruh bagian fondasi turun dengan besaran yang relatif sama. Meskipun kurang berbahaya secara struktural, tetap menimbulkan masalah pada koneksi utilitas dan drainase.

2. Differential Settlement (Penurunan Tidak Merata)

Bagian fondasi turun dengan besaran yang berbeda-beda. Inilah jenis settlement yang paling berbahaya karena menyebabkan distorsi struktur, retakan besar, dan bahkan potensi keruntuhan.

Penyebab Penurunan Tanah pada Bangunan

Memahami penyebab settlement adalah langkah pertama untuk menentukan metode perkuatan yang tepat. Berikut penyebab paling umum di Indonesia:

Faktor Kondisi Tanah

• Tanah lunak (soft soil) — Lempung, lanau, dan tanah gambut memiliki daya dukung rendah
• Konsolidasi tanah — Proses pemampatan alami tanah berbutir halus di bawah beban
• Tanah ekspansif — Tanah yang mengembang dan menyusut akibat perubahan kadar air
• Tanah timbunan yang belum termampatkan — Timbunan baru yang belum mengalami konsolidasi penuh

Faktor Eksternal

• Perubahan muka air tanah — Penurunan atau kenaikan drastis akibat musim atau aktivitas manusia
• Getaran dari konstruksi di sekitar — Pemancangan tiang atau penggalian di lahan tetangga
• Beban tambahan — Penambahan lantai atau perubahan fungsi bangunan tanpa perkuatan fondasi
• Erosi dan aliran air bawah tanah — Mengikis material tanah pendukung fondasi

Faktor Desain & Konstruksi

• Fondasi yang tidak memadai — Kedalaman atau dimensi fondasi kurang dari kebutuhan
• Investigasi tanah (soil investigation) yang tidak lengkap — Data tanah yang kurang akurat saat perencanaan
• Mutu konstruksi rendah — Material dan pelaksanaan yang tidak sesuai spesifikasi

Tanda-Tanda Bangunan Mengalami Penurunan Tanah

⏰ Penting: Jangan abaikan tanda-tanda awal settlement. Semakin cepat ditangani, semakin kecil biaya perbaikan dan semakin besar peluang untuk menyelamatkan struktur bangunan Anda secara utuh.

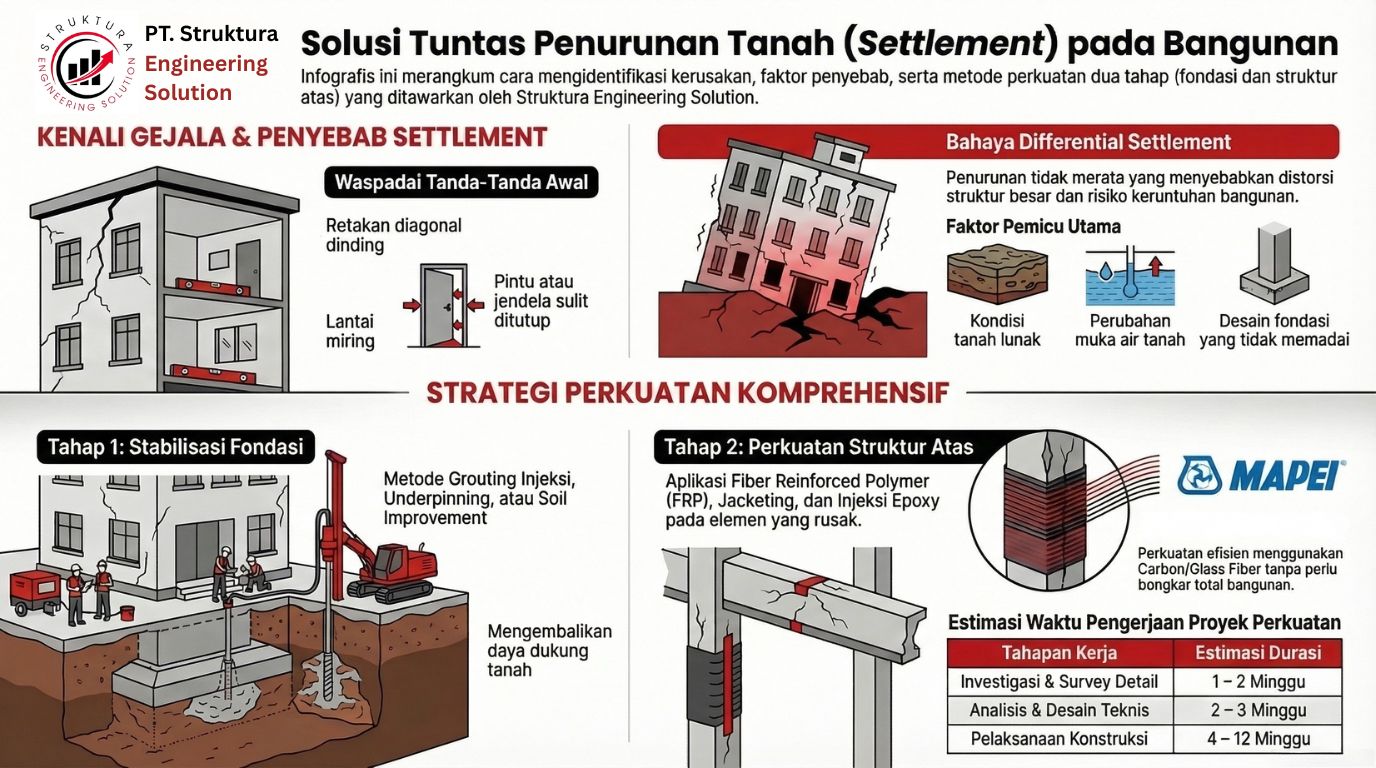

Metode Perkuatan Struktur Akibat Penurunan Tanah

Kami menggunakan pendekatan komprehensif dua tahap: pertama menstabilkan fondasi dan tanah dasar, kemudian memperkuat elemen struktur atas yang sudah terlanjur rusak.

Tahap 1: Stabilisasi Fondasi & Tanah Dasar

A. Grouting Injeksi (Injection Grouting)

Metode ini menyuntikkan material grouting ke dalam tanah atau rongga di bawah fondasi untuk meningkatkan daya dukung tanah dan mengisi void yang terbentuk akibat settlement.

Jenis grouting yang kami gunakan:

• Cement grouting — Untuk mengisi rongga besar dan menstabilkan tanah granular
• Chemical grouting (polyurethane/epoxy) — Untuk tanah berbutir halus dan penetrasi ke celah kecil
• Compaction grouting — Untuk memampatkan tanah longgar di sekitar fondasi

Material grouting yang kami gunakan termasuk produk dari MAPEI yang telah teruji secara internasional untuk aplikasi geoteknik.

B. Underpinning

Teknik memperdalam atau memperlebar fondasi existing untuk mencapai lapisan tanah yang lebih stabil di kedalaman yang lebih besar.

Metode underpinning yang kami terapkan:

• Mass concrete underpinning — Penambahan beton di bawah fondasi existing secara bertahap
• Mini pile underpinning — Pemasangan tiang pancang mini (micro pile) di samping fondasi existing dan dihubungkan dengan pile cap baru
• Jet grouting column — Pembentukan kolom tanah-semen di bawah fondasi menggunakan tekanan tinggi

C. Soil Improvement

• Deep soil mixing — Pencampuran tanah dengan semen untuk membentuk kolom tanah yang lebih kuat
• Preloading & wick drain — Percepatan konsolidasi tanah lunak (untuk kasus preventif)
• Stone column — Kolom batu pecah untuk meningkatkan daya dukung tanah lunak

Tahap 2: Perkuatan Elemen Struktur Atas

Setelah fondasi distabilkan, elemen struktur yang sudah mengalami kerusakan akibat settlement perlu diperkuat agar kembali memenuhi kapasitas desain.

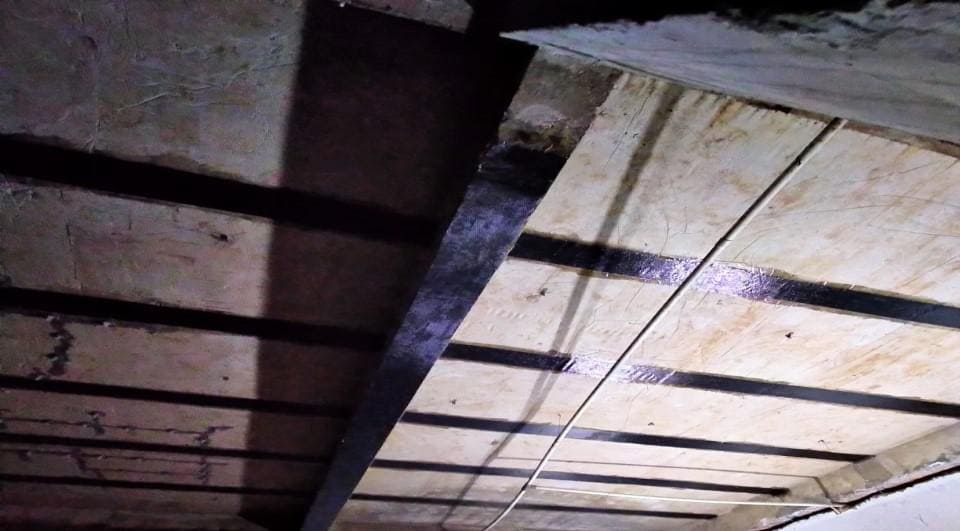

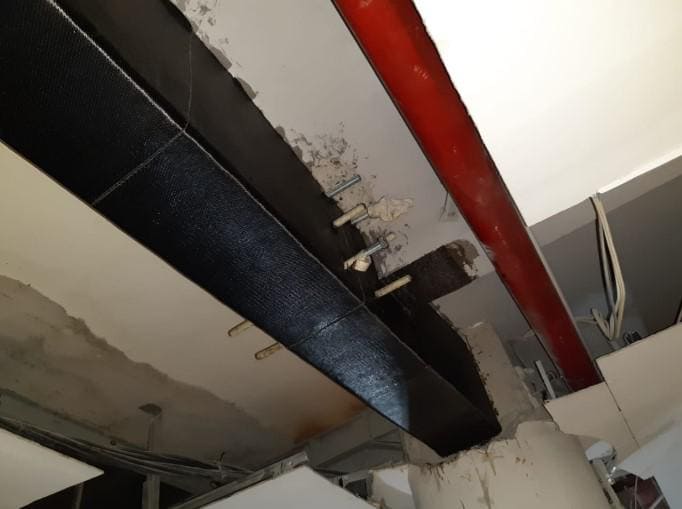

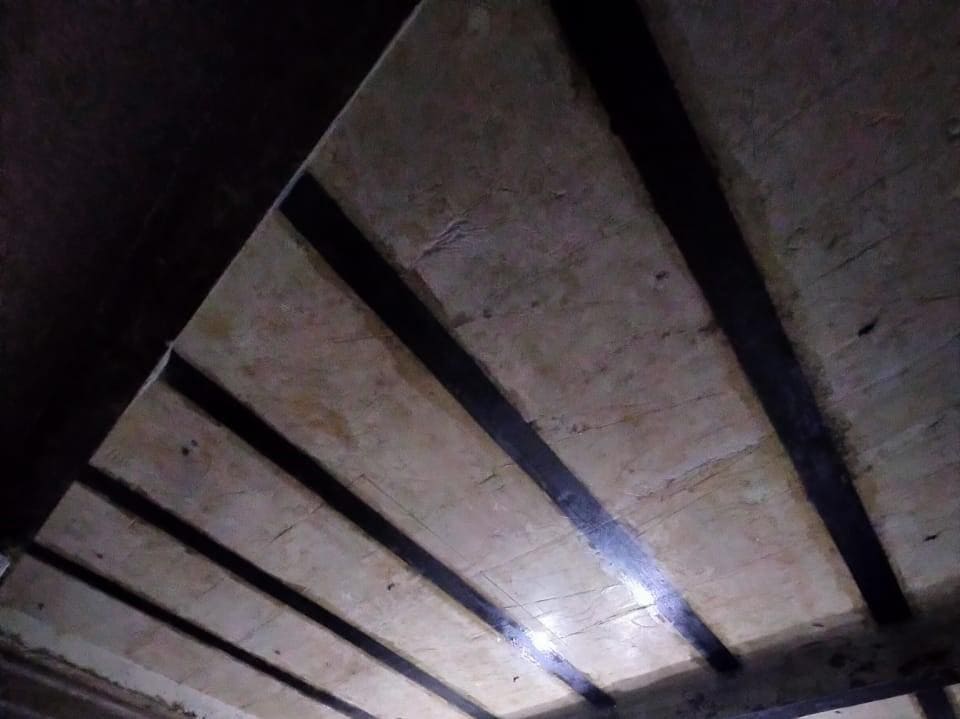

A. Perkuatan dengan FRP (Fiber Reinforced Polymer)

Metode paling efisien untuk memperkuat elemen struktur yang retak atau kehilangan kapasitas akibat settlement. Material Carbon Fiber dan Glass Fiber ditempelkan pada permukaan beton untuk mengembalikan dan meningkatkan kapasitas struktur.

Aplikasi FRP untuk kasus settlement:

• Perkuatan balok yang retak akibat tegangan tambahan dari differential settlement
• Perkuatan kolom yang mengalami distorsi atau retakan
• Perkuatan pelat lantai yang melendut atau retak

B. Jacketing Kolom & Balok

Untuk kerusakan yang lebih parah, metode jacketing memberikan penambahan dimensi dan tulangan baru pada kolom atau balok existing.

C. Injeksi Retak (Crack Injection)

Retakan struktural akibat settlement perlu ditangani dengan injeksi epoxy atau grouting untuk mengembalikan monolit struktur sebelum dilakukan perkuatan lebih lanjut.

Keunggulan Layanan Perkuatan Settlement Kami

Layanan Perkuatan Settlement Kami

Proses Pengerjaan Perkuatan Akibat Settlement

1. Investigasi Awal & Survey

• Survey visual kondisi bangunan dan lingkungan sekitar
• Pengukuran settlement dengan alat leveling presisi
• Identifikasi pola dan distribusi retakan
• Pemasangan crack monitor untuk memantau perkembangan retakan
• Pemasangan benchmark settlement untuk monitoring pergerakan

2. Investigasi Detail

• Penyelidikan tanah (sondir/CPT, SPT, boring log)
• Uji laboratorium tanah (konsolidasi, triaksial, Atterberg limits)
• Uji mutu beton existing (hammer test, core drill, UPV test)
• Pengukuran kedalaman fondasi existing

3. Analisis & Desain Perkuatan

• Analisis penyebab dan mekanisme settlement
• Perhitungan bearing capacity tanah existing
• Desain metode stabilisasi fondasi yang optimal
• Desain perkuatan elemen struktur yang rusak
• Pembuatan gambar kerja detail dan spesifikasi teknis

4. Stabilisasi Fondasi & Tanah

• Pelaksanaan grouting injeksi atau underpinning sesuai desain
• Monitoring settlement selama proses stabilisasi
• Verifikasi keberhasilan stabilisasi melalui pengukuran settlement

5. Perkuatan Struktur Atas

• Injeksi retak pada elemen struktur yang mengalami retakan menggunakan material epoxy dari MAPEI
• Perbaikan permukaan (patching, rendering)
• Pemasangan FRP atau jacketing pada elemen yang memerlukan perkuatan kapasitas
• Finishing dan coating pelindung

6. Monitoring Pasca-Perkuatan

• Pengukuran settlement berkala (mingguan → bulanan → triwulanan)
• Monitoring crack width pada retakan yang sudah diinjeksi
• Evaluasi stabilitas jangka panjang
• Laporan monitoring berkala kepada pemilik bangunan

7. Serah Terima & Dokumentasi

• Laporan teknis lengkap (investigasi, desain, pelaksanaan, monitoring)
• As-built drawing pekerjaan perkuatan
• Rekomendasi pemeliharaan jangka panjang
• Garansi pekerjaan

Studi Kasus: Perkuatan Bangunan Akibat Settlement

Jenis Bangunan yang Sering Terdampak Settlement

Bangunan Residensial

• Rumah tinggal di atas tanah lunak atau bekas rawa
• Perumahan di area dengan muka air tanah tinggi
• Rumah yang berdekatan dengan proyek konstruksi besar

Bangunan Komersial & Industri

• Ruko dan gedung perkantoran di area pesisir
• Gudang dan pabrik dengan beban lantai tinggi
• Bangunan yang mengalami penambahan lantai tanpa perkuatan fondasi

Infrastruktur

• Jalan dan jembatan di atas tanah lunak
• Retaining wall yang mengalami pergerakan
• Saluran dan utilitas yang retak akibat settlement

Standar & Referensi

Pekerjaan perkuatan akibat settlement kami mengacu pada standar:

• SNI 8460:2017 — Persyaratan Perancangan Geoteknik
• SNI 2847:2019 — Persyaratan Beton Struktural untuk Bangunan Gedung
• SNI 1726:2019 — Tata Cara Perencanaan Ketahanan Gempa untuk Struktur Bangunan Gedung
• ACI 440.2R — Guide for the Design and Construction of Externally Bonded FRP Systems
• FHWA-SA-98-086 — Ground Improvement Technical Summaries
• BS EN 12715 — Grouting — Execution of Grouting

FAQ Perkuatan Akibat Penurunan Tanah

Bagaimana cara mengetahui bangunan saya mengalami settlement?

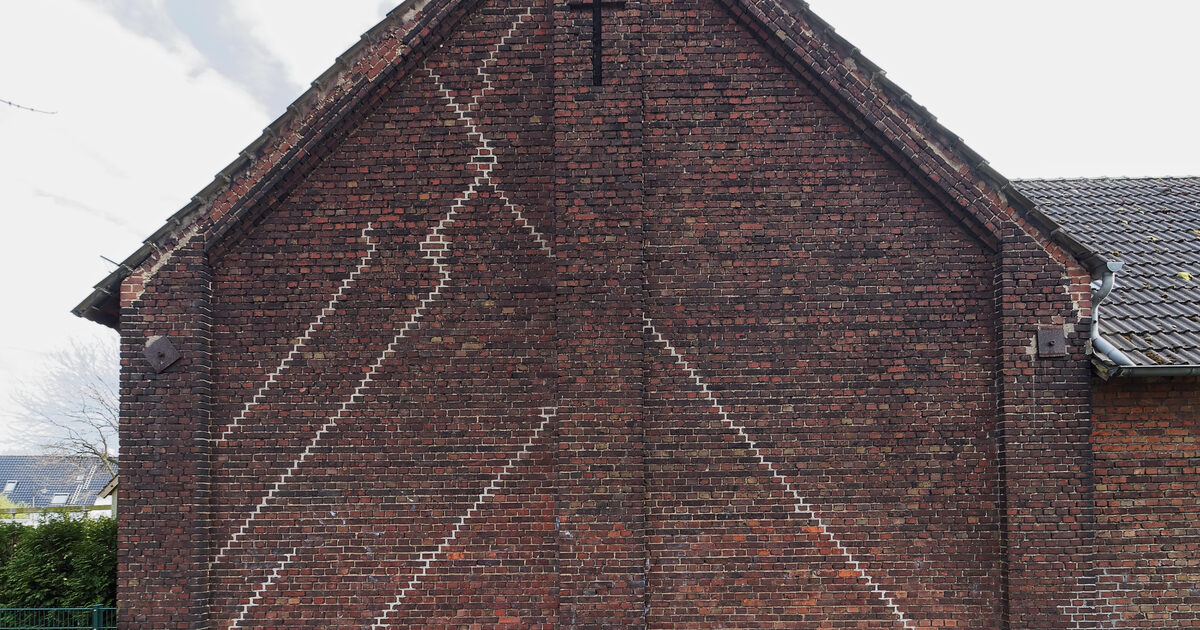

Tanda-tanda paling umum adalah retakan diagonal pada dinding (biasanya membentuk pola 45°), lantai yang miring, pintu dan jendela yang sulit dibuka, serta gap antara dinding dan kusen. Jika Anda menemukan satu atau lebih gejala ini, segera hubungi kami untuk assessment gratis.

Apakah bangunan yang sudah settlement bisa diperbaiki?

Ya, bisa. Dengan metode perkuatan yang tepat — kombinasi stabilisasi fondasi dan perkuatan struktur atas — bangunan yang mengalami settlement dapat dikembalikan ke kondisi layak fungsi tanpa perlu pembongkaran total.

Berapa lama proses perkuatan settlement?

Durasi pekerjaan bervariasi tergantung tingkat keparahan settlement, luas area terdampak, dan metode yang digunakan. Secara umum, proses investigasi membutuhkan 1–2 minggu, desain 2–3 minggu, dan pelaksanaan perkuatan 4–12 minggu.

Apakah settlement bisa terjadi lagi setelah diperkuat?

Jika akar penyebabnya sudah diatasi dan fondasi sudah distabilkan dengan benar, kemungkinan settlement berulang sangat kecil. Kami juga melakukan monitoring pasca-perkuatan untuk memastikan stabilitas jangka panjang bangunan Anda.

Berapa biaya perkuatan akibat settlement?

Biaya sangat bervariasi tergantung beberapa faktor:

• Tingkat keparahan settlement dan kerusakan
• Kondisi tanah di lokasi
• Metode perkuatan yang diperlukan
• Luas dan jumlah elemen yang perlu diperkuat
• Akses dan kondisi lokasi kerja

Hubungi kami untuk mendapatkan konsultasi dan penawaran gratis sesuai kondisi spesifik bangunan Anda.

Apakah bisa hanya memperbaiki retakannya saja tanpa perkuatan fondasi?

Tidak disarankan. Memperbaiki retakan tanpa mengatasi sumber masalah (settlement) hanya akan membuat retakan muncul kembali. Pendekatan yang benar adalah menstabilkan fondasi terlebih dahulu, baru kemudian memperbaiki dan memperkuat elemen struktur yang rusak.

Apakah perlu pengosongan bangunan selama perkuatan?

Tidak selalu. Tergantung tingkat keparahan dan lokasi pekerjaan, bangunan umumnya tetap dapat digunakan dengan pengaturan zona kerja dan jadwal pelaksanaan yang tepat. Kami akan memberikan rekomendasi berdasarkan hasil assessment.
