Perkuatan Struktur Beton dengan Plat Baja
Apakah struktur beton gedung Anda membutuhkan peningkatan kapasitas namun dengan budget yang terbatas? Metode perkuatan plat baja (steel plate bonding) adalah solusi yang telah teruji selama puluhan tahun untuk meningkatkan kekuatan dan kekakuan struktur beton secara efektif dan ekonomis.
Kami menyediakan layanan perkuatan struktur menggunakan plat baja berkualitas tinggi yang direkatkan pada permukaan beton dengan epoxy struktural dan angkur mekanis, dikerjakan oleh tenaga ahli berpengalaman.
Apa itu Perkuatan Plat Baja?
Perkuatan plat baja (steel plate bonding) adalah metode perkuatan eksternal dengan cara menempelkan plat baja pada permukaan elemen struktur beton (balok, kolom, pelat) menggunakan epoxy adhesive struktural dan angkur mekanis. Metode ini bekerja dengan prinsip menambah luas penampang efektif sehingga meningkatkan kapasitas lentur, geser, maupun aksial struktur.
Metode ini pertama kali dikembangkan di Prancis pada tahun 1960-an dan telah menjadi teknik perkuatan standar di seluruh dunia sebelum teknologi FRP (Carbon Fiber) populer. Menurut Concrete Society Technical Report No. 55[1], steel plate bonding tetap menjadi pilihan yang valid dan ekonomis untuk berbagai kondisi perkuatan struktur.
Perbandingan Metode Perkuatan
| Aspek | Plat Baja | Carbon Fiber | Jacketing Beton |
|---|---|---|---|
| Biaya Material | Ekonomis | Mahal | Sedang |
| Kekuatan Tarik | 400 MPa | 3.500+ MPa | - |
| Berat Tambahan | Sedang (~50 kg/m²) | Minimal (~0,5 kg/m²) | Besar |
| Ketebalan | 6-12 mm | 0,5-1 mm | 100-150 mm |
| Ketahanan Korosi | Perlu coating | Sangat baik | Baik |
| Kekakuan (Modulus) | 200 GPa | 230 GPa | 25 GPa |
| Ketersediaan Material | Mudah | Terbatas | Mudah |
| Track Record | 60+ tahun | 30+ tahun | 80+ tahun |
Keunggulan Perkuatan Plat Baja
✅ Biaya Lebih Ekonomis
Harga material plat baja jauh lebih murah dibanding Carbon Fiber. Cocok untuk proyek dengan budget terbatas namun tetap membutuhkan peningkatan kapasitas signifikan.
✅ Material Mudah Didapat
Plat baja tersedia di seluruh Indonesia dengan berbagai ukuran dan ketebalan. Tidak perlu impor atau waktu tunggu lama seperti material khusus.
✅ Kekuatan & Kekakuan Tinggi
Plat baja memiliki modulus elastisitas 200 GPa, memberikan kekakuan tambahan yang signifikan. Efektif mengurangi lendutan/defleksi struktur.
✅ Metode Teruji 60+ Tahun
Steel plate bonding telah digunakan sejak 1960-an dengan track record keberhasilan yang panjang. Perilaku jangka panjang sudah well-documented.
✅ Kombinasi dengan Metode Lain
Dapat dikombinasikan dengan injeksi grouting, jacketing, atau bahkan Carbon Fiber untuk hasil optimal sesuai kebutuhan spesifik.
✅ Cocok untuk Beban Dinamis
Sifat daktail baja membuatnya cocok untuk struktur yang menerima beban dinamis, berulang, atau fatigue seperti jembatan dan struktur industri.
Kapan Memilih Plat Baja vs Carbon Fiber?
🔩 Pilih Plat Baja Jika:
- Budget proyek terbatas
- Membutuhkan kekakuan tinggi (mengurangi lendutan)
- Struktur menerima beban dinamis/berulang
- Lokasi dalam ruangan (terlindung dari cuaca)
- Dimensi struktur boleh sedikit bertambah
- Material harus cepat tersedia
🧵 Pilih Carbon Fiber Jika:
- Ruang sangat terbatas (headroom kritis)
- Lingkungan korosif (pantai, basement, kimia)
- Butuh peningkatan kapasitas sangat tinggi
- Berat tambahan harus minimal
- Estetika ruangan harus terjaga
- Struktur memiliki bentuk kompleks/melengkung
Aplikasi Perkuatan Plat Baja
Perkuatan Lentur Balok
Plat baja dipasang pada sisi bawah (soffit) balok untuk meningkatkan kapasitas momen lentur. Aplikasi ini cocok untuk:
- Balok yang mengalami retak lentur di tengah bentang
- Balok dengan defleksi/lendutan berlebih
- Balok yang akan menerima beban tambahan (alih fungsi gedung)
- Balok dengan tulangan tarik berkarat atau berkurang luasannya
💡 Hasil Tipikal: Menurut Concrete Society TR55[1], perkuatan lentur dengan plat baja dapat meningkatkan kapasitas momen hingga 50-60% dengan desain yang tepat.
Perkuatan Geser Balok
Plat baja dipasang secara vertikal pada sisi samping balok (side plate) untuk meningkatkan kapasitas geser. Aplikasi ini cocok untuk:
- Balok yang mengalami retak diagonal/geser di dekat tumpuan
- Balok dengan sengkang yang kurang atau berkarat
- Balok yang akan menerima beban terpusat besar
- Balok yang di-bobok untuk jalur MEP
Perkuatan Pelat Lantai
Plat baja dipasang pada sisi bawah pelat lantai untuk meningkatkan kapasitas lentur. Aplikasi ini cocok untuk:
- Pelat yang mengalami retak atau lendutan berlebih
- Pelat yang akan menerima beban tambahan (perubahan fungsi)
- Pembuatan bukaan baru pada pelat (lubang shaft, tangga)
- Pelat dengan tulangan berkarat

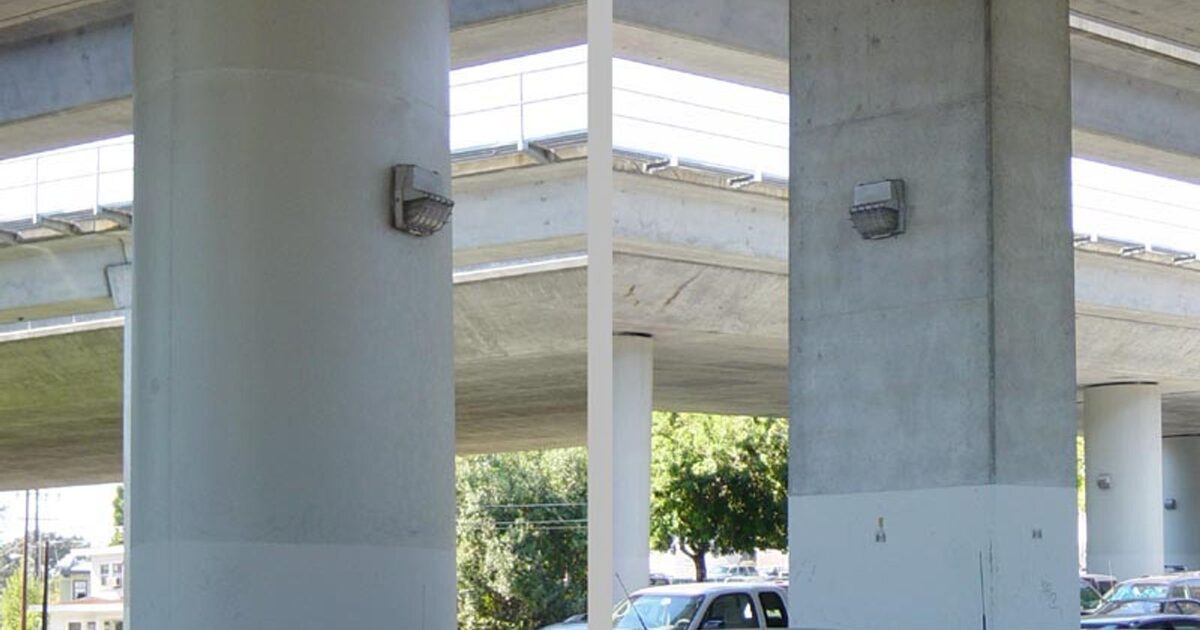

Perkuatan Kolom
Plat baja dipasang dengan angkur mekanis pada sisi kolom untuk:
- Meningkatkan kapasitas aksial kolom
- Meningkatkan kapasitas lentur kolom
- Perbaikan kolom yang mengalami kerusakan lokal
Komponen Sistem Perkuatan Plat Baja
🔧 Komponen Utama:
1. Plat Baja
Material utama perkuatan. Grade SS400/A36, ketebalan 6-12mm sesuai kebutuhan desain.
2. Epoxy Adhesive Struktural
Perekat struktural untuk bonding plat baja ke beton. Harus memenuhi standar kuat geser minimum.
3. Angkur Mekanis
Chemical anchor atau expansion bolt untuk mengamankan plat baja secara mekanis ke beton.
4. Anti-Rust Coating
Pelapis anti karat untuk melindungi plat baja dari korosi jangka panjang.
Spesifikasi Material
Plat Baja
| Spesifikasi | Detail |
|---|---|
| Grade | SS400 (JIS) / A36 (ASTM) / S275 (EN) |
| Kuat Tarik (Fu) | 400-510 MPa |
| Kuat Leleh (Fy) | 245-250 MPa |
| Modulus Elastisitas | 200 GPa |
| Ketebalan Tipikal | 6mm, 8mm, 10mm, 12mm |
| Lebar Tipikal | 100mm - 300mm (sesuai kebutuhan) |
Epoxy Adhesive Struktural
Kami menggunakan epoxy adhesive berkualitas tinggi yang memenuhi standar EN 1504-4[2]:
🏷️ Material yang Kami Gunakan:
Angkur Mekanis
| Produk | Tipe | Kuat Tarik | Aplikasi |
|---|---|---|---|
| Hilti HIT-RE 500 V3 | Chemical Anchor | Tinggi | Beton retak & tidak retak |
| Fischer FIS V | Injection Mortar | Tinggi | Beton & batu alam |
| Ramset Chemset | Chemical Anchor | Sedang | Aplikasi umum |
Layanan Perkuatan Plat Baja Kami
🔧 Layanan Lengkap Meliputi:
- ✓ Assessment kondisi eksisting — Uji mutu beton, pemetaan retak, evaluasi tulangan
- ✓ Analisis struktur — Perhitungan kapasitas existing dan kebutuhan perkuatan
- ✓ Desain perkuatan — Dimensi plat, jumlah angkur, detail sambungan
- ✓ Pengadaan material — Plat baja, epoxy, angkur berkualitas
- ✓ Fabrikasi plat baja — Pemotongan, pengeboran, surface preparation
- ✓ Pemasangan — Oleh tenaga ahli berpengalaman
- ✓ Quality control — Inspeksi, dokumentasi, laporan pekerjaan
Proses Pengerjaan Perkuatan Plat Baja
1. Survey & Assessment
- Evaluasi visual kondisi struktur
- Pengujian mutu beton (hammer test, core drill)
- Pemetaan pola retak dan kerusakan
- Pengecekan tulangan existing (rebar scanning)
- Pengukuran dimensi elemen struktur
2. Analisis & Desain
- Perhitungan kapasitas struktur existing sesuai SNI 2847:2019[5]
- Analisis kebutuhan perkuatan
- Desain dimensi dan ketebalan plat baja sesuai SNI 1729:2020[6]
- Desain jumlah dan pola angkur
- Pembuatan gambar kerja detail
3. Fabrikasi Plat Baja
- Pemotongan plat sesuai dimensi desain
- Pengeboran lubang angkur
- Sandblasting permukaan plat (standar Sa 2.5 sesuai ISO 8501-1[7])
- Aplikasi primer anti-karat
4. Persiapan Permukaan Beton
- Pembersihan permukaan beton dari debu, minyak, cat lama
- Perbaikan void/honeycomb dengan mortar repair
- Injeksi epoxy untuk retak struktural (jika ada)
- Grinding/scarifying untuk membuka pori-pori beton
- Pengeringan permukaan (moisture content <4%)
5. Pemasangan Angkur
- Pengeboran lubang angkur pada beton
- Pembersihan lubang dari debu
- Injeksi chemical anchor mortar
- Pemasangan anchor bolt/threaded rod
- Waktu curing sesuai spesifikasi produk
6. Aplikasi Epoxy & Bonding
- Pencampuran epoxy adhesive (komponen A + B)
- Aplikasi epoxy pada permukaan beton dan plat baja
- Penempelan plat baja pada posisi yang ditentukan
- Pengencangan mur angkur dengan torque yang tepat
- Pembersihan kelebihan epoxy
7. Finishing & Coating
- Aplikasi anti-rust primer pada seluruh permukaan plat
- Aplikasi top coat (cat finish) untuk perlindungan jangka panjang
- Finishing dengan plester/fire protection jika diperlukan
8. Quality Control
- Pemeriksaan visual menyeluruh
- Pull-out test sampel angkur (jika diperlukan)
- Pengecekan torque mur angkur
- Dokumentasi foto dan video
- Pembuatan laporan pekerjaan
Standar & Referensi Acuan
Pekerjaan perkuatan plat baja kami mengacu pada standar berikut:
Standar Nasional Indonesia:
- SNI 2847:2019 - Persyaratan Beton Struktural untuk Bangunan Gedung
- SNI 1729:2020 - Spesifikasi untuk Bangunan Gedung Baja Struktural
- SNI 1726:2019 - Tata Cara Perencanaan Ketahanan Gempa
Standar Internasional:
- Concrete Society TR55 - Design Guidance for Strengthening Concrete Structures
- ACI 318-19 - Building Code Requirements for Structural Concrete
- EN 1504-4 - Products and Systems for the Protection and Repair of Concrete Structures
- ISO 8501-1 - Preparation of Steel Substrates Before Application of Paints
Technical Data Sheet:
- Sika - Sikadur-30 LP
- MAPEI - Adesilex PG1
- Hilti - HIT-RE 500 V3
FAQ Perkuatan Plat Baja
Kapan struktur perlu diperkuat dengan plat baja?
Perkuatan plat baja diperlukan ketika:
- Struktur mengalami retak lentur/geser
- Lendutan/defleksi melebihi batas izin
- Ada penambahan beban (alih fungsi gedung)
- Tulangan berkarat atau luasannya berkurang
- Budget perkuatan terbatas (alternatif lebih ekonomis dari Carbon Fiber)
Berapa peningkatan kapasitas yang bisa dicapai?
Berdasarkan Concrete Society TR55[1]:
- Kapasitas lentur: dapat meningkat hingga 50-60%
- Kapasitas geser: dapat meningkat hingga 40-50%
- Kekakuan: dapat meningkat signifikan (mengurangi lendutan 30-50%)
Apakah plat baja bisa berkarat?
Ya, baja rentan terhadap korosi. Oleh karena itu, kami selalu menerapkan:
- Sandblasting permukaan plat sebelum pemasangan
- Aplikasi epoxy primer sebelum bonding
- Anti-rust coating setelah pemasangan
- Top coat untuk perlindungan UV dan cuaca
Dengan perlindungan yang tepat, sistem dapat bertahan 30-50 tahun.
Berapa lama proses pengerjaan?
Waktu pengerjaan bervariasi tergantung:
- Volume pekerjaan
- Jumlah elemen yang diperkuat
- Kondisi existing
Sebagai gambaran, perkuatan 1 balok (panjang 6m) dapat diselesaikan dalam 3-5 hari kerja (termasuk curing epoxy).
Berapa biaya perkuatan plat baja?
Biaya tergantung pada:
- Volume pekerjaan (panjang/luas m²)
- Ketebalan plat baja yang dibutuhkan
- Jumlah angkur
- Kondisi permukaan existing
- Lokasi dan akses proyek
Secara umum, biaya plat baja 40-60% lebih murah dibanding Carbon Fiber untuk kapasitas perkuatan yang setara. Hubungi kami untuk penawaran gratis.
Apa bedanya dengan metode jacketing beton?
| Aspek | Plat Baja | Jacketing Beton |
|---|---|---|
| Ketebalan | 6-12 mm | 100-150 mm |
| Berat Tambahan | Sedang | Besar |
| Waktu Pengerjaan | Cepat (3-5 hari) | Lama (2-3 minggu) |
| Perubahan Dimensi | Minimal | Signifikan |
| Biaya | Sedang | Sedang-Tinggi |
📚 Referensi
- [1] The Concrete Society. (2012). Technical Report No. 55: Design Guidance for Strengthening Concrete Structures Using Fibre Composite Materials. Camberley, UK.
- [2] European Committee for Standardization. (2004). EN 1504-4: Products and Systems for the Protection and Repair of Concrete Structures. Brussels.
- [3] Sika Indonesia. Product Data Sheet: Sikadur-30 LP. https://idn.sika.com/
- [4] MAPEI. Technical Data Sheet: Adesilex PG1. https://www.mapei.com/
- [5] Badan Standardisasi Nasional. (2019). SNI 2847:2019 - Persyaratan Beton Struktural untuk Bangunan Gedung. Jakarta.
- [6] Badan Standardisasi Nasional. (2020). SNI 1729:2020 - Spesifikasi untuk Bangunan Gedung Baja Struktural. Jakarta.
- [7] International Organization for Standardization. (2007). ISO 8501-1: Preparation of Steel Substrates Before Application of Paints and Related Products. Geneva.
