Apa Itu Load Path? Memahami Jalur Penyaluran Beban pada Struktur Bangunan

Load path adalah jalur penyaluran beban melalui elemen dan sambungan struktur, dari tempat beban bekerja sampai ke pondasi dan tanah pendukung. Ketika sebuah tangki diletakkan di lantai atas, beratnya diterima oleh tumpuan tangki, masuk ke pelat lantai, lalu diteruskan ke struktur di bawahnya. Posisi tangki menentukan pelat, balok, kolom, dan pondasi mana yang menerima tambahan beban.

Prinsip yang sama berlaku ketika bangunan menerima gaya angin atau gempa. Jalurnya melibatkan sistem penahan gaya lateral dan sambungan yang berbeda dari jalur beban berat sehari-hari. Memahami keduanya membantu pemilik bangunan menyiapkan renovasi, perubahan fungsi, atau penambahan peralatan dengan pertanyaan yang tepat.

Apa Itu Load Path dalam Struktur Bangunan?

Bayangkan rangkaian mata rantai: setiap bagian memiliki tugas menerima gaya dan meneruskannya ke bagian berikutnya. Pada bangunan, rangkaian itu dapat berupa pelat, balok, kolom, dinding struktural, sambungan, dan pondasi. Hubungan antarbagiannya menentukan apakah beban dapat diteruskan sebagaimana direncanakan.

Bangunan sebenarnya memiliki banyak jalur beban yang bekerja bersama. Beban satu lantai dapat terbagi ke beberapa balok dan kolom. Besarnya bagian yang diterima setiap elemen dipengaruhi posisi beban, bentang, kekakuan, tumpuan, dan konfigurasi struktur. Karena itu, diagram load path adalah alat untuk memahami hubungan struktur; angka gaya serta kapasitasnya tetap perlu dihitung.

Contoh paling mudah adalah meja. Benda di atas meja membebani papan, papan menyalurkan beban ke kaki, dan kaki meneruskannya ke lantai. Pada gedung bertingkat, lantai itu masih memiliki struktur di bawahnya sehingga penelusuran diteruskan sampai ke tanah.

Jalur Beban Gravitasi: dari Lantai hingga Tanah

Beban gravitasi mencakup berat struktur, finishing, partisi, penghuni, barang, serta peralatan. Pada rangka beton dengan pelat dan balok, contoh urutannya adalah:

Beban pada lantai → pelat → balok → kolom atau dinding struktural → pondasi → tanah.

Pelat menerima beban pada permukaannya dan menyalurkannya ke tumpuan. Balok menerima reaksi dari pelat atau elemen lain, kolom meneruskan beban dari lantai yang ditumpunya, dan pondasi mendistribusikan gaya ke tanah atau melalui tiang ke lapisan pendukung. Kolom lantai bawah dapat menerima akumulasi beban dari beberapa lantai di atas.

Urutan tersebut mengikuti sistem bangunannya. Pada flat slab, pelat dapat menyalurkan beban langsung ke kolom tanpa balok di antara keduanya; area pertemuan pelat-kolom menjadi salah satu bagian penting yang diperiksa. Pada bangunan dengan dinding pemikul, sebagian beban gravitasi diteruskan melalui dinding. Pada atap baja, jalurnya dapat melewati penutup atap, gording, rangka atap, kolom, dan pondasi.

Contoh: Menambah Tangki di Lantai Atas

Evaluasi tangki perlu memasukkan berat saat penuh, posisi kaki atau dudukan, dan letaknya terhadap pelat serta balok. Berat yang masuk melalui beberapa kaki menimbulkan kondisi lokal berbeda dari beban yang tersebar merata di seluruh ruangan.

Penelusuran kemudian diteruskan ke balok, kolom, dan pondasi yang menerima reaksi tambahan. Memasang dudukan baja atau pelat pembagi beban dapat mengubah distribusi pada area tumpuan, tetapi berat tangki tetap harus diteruskan ke struktur di bawahnya. Ukuran serta detail dudukan perlu menjadi bagian dari evaluasi.

Hal ini juga berlaku untuk rak penyimpanan, mesin, dan gudang arsip. Pembahasan tentang pengaruh fungsi ruang tersedia pada artikel dampak perubahan fungsi bangunan terhadap beban struktur.

Jalur Gaya Lateral: Bagaimana Angin dan Gempa Ditahan?

Angin memberi tekanan atau isapan pada permukaan bangunan. Saat gempa, pergerakan tanah menyebabkan massa bangunan mengembangkan gaya inersia. Penyalurannya dapat melibatkan lantai atau atap sebagai diafragma, yaitu bagian yang bekerja dalam bidangnya untuk meneruskan gaya ke sistem penahan lateral.

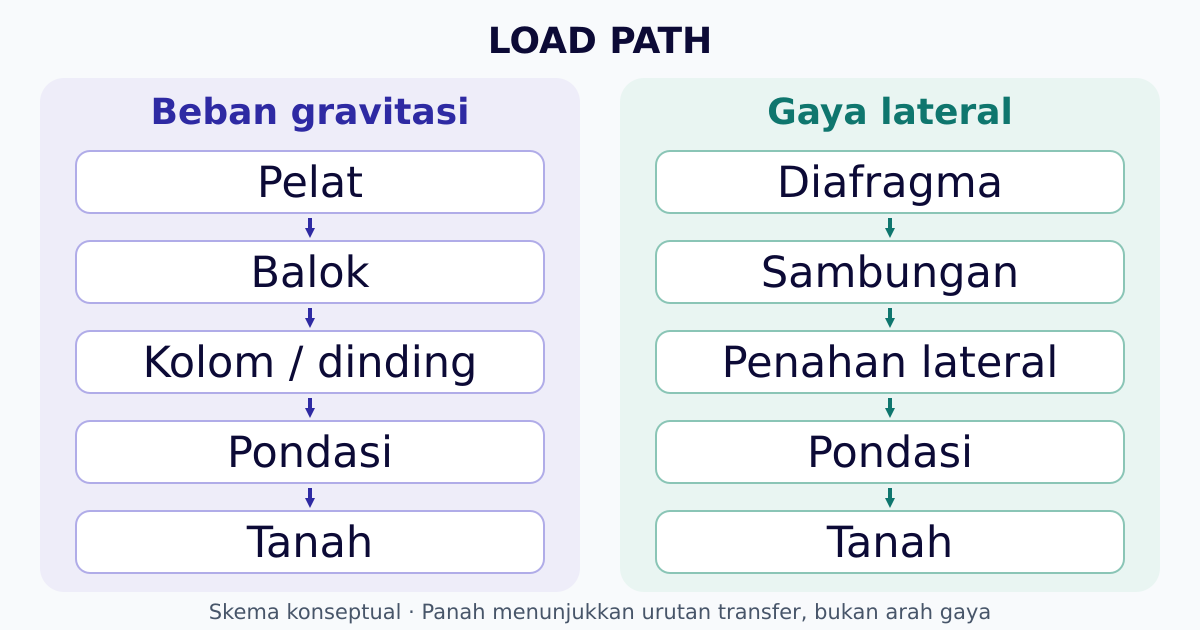

Urutan konseptualnya adalah gaya pada bangunan → diafragma dan sambungannya → sistem penahan lateral → pondasi → tanah. Sistem penahan lateral dapat berupa rangka penahan momen, bracing, atau shear wall. Collector, bila diperlukan, mengumpulkan gaya dari diafragma dan menyalurkannya ke bagian penahan lateral. Hubungan elemen horizontal dan vertikal ini dijelaskan dalam panduan diafragma NIST.

Diafragma perlu memiliki hubungan yang memadai dengan rangka atau dinding penahannya. Bukaan besar pada lantai dan perubahan sambungan perlu dilihat pengaruhnya terhadap transfer gaya. Pada rangka penahan momen, hubungan balok-kolom menjadi bagian dari mekanisme menahan gaya lateral; pada rangka berpengaku, bracing beserta sambungannya menjalankan fungsi tersebut.

Angin juga dapat memberi gaya angkat atau uplift pada atap. Sambungan penutup atap hingga tumpuan dan pondasi perlu mengikuti tuntutan gaya yang relevan. Panduan continuous load path PNNL menjelaskan pentingnya kontinuitas untuk gaya vertikal dan horizontal.

Mengapa Sambungan dan Kontinuitas Load Path Penting?

Pada bangunan baja, sambungan dapat melibatkan baut, las, base plate, dan angkur. Pada beton bertulang, transfer gaya melibatkan beton, tulangan, serta detail penyaluran dan sambungan tulangan. Detail tersebut perlu sesuai dengan gaya yang harus diteruskan.

Sebagai contoh ilustratif, balok yang mampu menerima beban tetap memerlukan sambungan dengan kolom yang mampu meneruskan reaksinya. Menilai profil balok saja akan melewatkan bagian penting dari sistem. Demikian pula, perkuatan satu elemen perlu mempertimbangkan hubungan dengan elemen penerima gaya berikutnya.

Apakah Kolom Harus Selalu Segaris hingga Pondasi?

Kolom yang bergeser atau berhenti pada suatu lantai dapat ditumpu oleh balok transfer, pelat transfer, atau sistem transfer lain. Elemen tersebut menerima reaksi dari kolom di atas dan meneruskannya ke tumpuan dengan posisi berbeda. Susunan ini dapat dirancang untuk kebutuhan ruang seperti lobi atau area parkir.

Pemeriksaannya mencakup elemen transfer, sambungan, tumpuan, deformasi, dan struktur di bawahnya. Saat renovasi, mempertahankan jalur beban dapat memerlukan desain struktur pengganti, penyangga sementara, serta urutan pekerjaan sebelum elemen lama dilepas. Penentuan detail dan urutan tersebut memerlukan engineer struktur.

Perubahan Bangunan yang Perlu Memperhatikan Jalur Beban

Renovasi dapat mengubah posisi beban, tumpuan, atau kekakuan bangunan. Beberapa contoh berikut membantu mengenali bagian yang perlu dibahas sebelum pekerjaan dimulai.

Status dinding perlu ditentukan dari gambar dan pemeriksaan, bukan dari ketebalan atau tampilan saja. Dinding pengisi pada rangka beton memiliki fungsi berbeda dari dinding pemikul atau shear wall. Perubahan dinding pengisi pun dapat mengubah interaksi dengan rangka sehingga perlu ditinjau sesuai kondisi bangunan.

Bagaimana Engineer Memeriksa Load Path pada Bangunan Existing?

Pemeriksaan dimulai dari perubahan atau keputusan yang hendak dibuat. Jalur beban dipetakan dengan menggabungkan dokumen, kondisi lapangan, data beban, dan analisis.

1. Review dokumen. Gambar struktur, as-built, perhitungan lama, data pondasi, dan riwayat renovasi digunakan untuk mengenali sistem serta asumsi desainnya.
2. Verifikasi lapangan. Posisi elemen, dimensi, tumpuan, sambungan, bukaan, dan perubahan dibandingkan dengan gambar. Retak, korosi, lendutan, atau pergeseran dicatat sebagai temuan yang perlu diinterpretasikan.
3. Petakan beban. Berat operasional peralatan, layout, titik tumpu, fungsi ruang, dan beban existing disusun agar jalur yang menerima perubahan dapat ditelusuri.
4. Lengkapi data yang kurang. Pengujian material, pemetaan tulangan, pengukuran geometri, atau pemeriksaan sambungan dipilih sesuai pertanyaan evaluasi.
5. Analisis elemen dan sistem. Engineer memeriksa hubungan tuntutan gaya, kapasitas, deformasi, stabilitas, serta pengaruh perubahan pada struktur terkait.

Retak atau lendutan dapat memiliki beberapa penyebab. Temuan tersebut perlu dibaca bersama sistem struktur dan riwayat bangunan; satu foto atau hasil uji beton belum menetapkan kapasitas seluruh jalur beban. Sebaliknya, bangunan yang belum menunjukkan gejala terlihat tetap memerlukan evaluasi ketika beban atau konfigurasinya akan berubah.

Melalui assessment dan audit struktur bangunan, hasil pemeriksaan dapat digunakan untuk menentukan penyesuaian layout, kebutuhan data tambahan, batas penggunaan, atau kebutuhan perkuatan. Bila dibutuhkan intervensi, DED perbaikan dan perkuatan struktur menerjemahkan hasil evaluasi menjadi detail desain dan kebutuhan pelaksanaan.

Untuk memulai diskusi, siapkan lokasi dan fungsi bangunan, gambar yang tersedia, foto area terkait, riwayat perubahan, serta layout rencana. Untuk peralatan, sertakan berat operasional dan detail dudukan atau reaksi tumpuan dari pemasok bila tersedia.

FAQ tentang Load Path

Apa yang dimaksud dengan load path?

Load path adalah jalur penyaluran beban melalui elemen dan sambungan struktur, dari tempat beban bekerja sampai ke pondasi dan tanah pendukung. Jalurnya mengikuti sistem struktur bangunan.

Apa perbedaan jalur beban gravitasi dan lateral?

Jalur gravitasi meneruskan beban berat seperti struktur, penghuni, dan peralatan ke bawah. Jalur lateral meneruskan gaya horizontal seperti angin dan gempa melalui diafragma, sambungan, serta sistem penahan lateral ke pondasi. Satu elemen dapat berperan dalam kedua sistem.

Apakah dinding boleh dibongkar jika kolom dan balok tetap ada?

Keputusan pembongkaran memerlukan identifikasi fungsi dinding dan hubungannya dengan struktur. Dinding dapat menjadi pemikul beban, penahan lateral, atau pengisi yang berinteraksi dengan rangka. Keberadaan kolom dan balok saja belum cukup untuk menetapkan bahwa pembongkaran dapat dilakukan.

Apakah hasil uji beton cukup untuk memastikan kapasitas load path?

Hasil uji beton memberikan data material yang perlu digabungkan dengan dimensi, tulangan, sambungan, tumpuan, beban, kondisi elemen, dan analisis struktur. Kapasitas jalur beban dinilai dari hubungan seluruh bagian yang menerima dan meneruskan gaya.

Diskusikan Perubahan Bangunan Sebelum Pekerjaan Dimulai

Saat rencana renovasi menyentuh tumpuan, sambungan, bukaan, atau penambahan beban, petakan bagian struktur yang terdampak sebelum layout dan metode kerja dikunci. Data awal yang jelas membantu menyusun pemeriksaan sesuai kebutuhan proyek.
