Diagnosis Pondasi Sebelum Menentukan Metode Perbaikan
Getaran berlebih, misalignment berulang, anchor bolt yang sering kendur, atau grout yang retak belum otomatis berarti seluruh pondasi harus dibongkar. Masalah dapat berasal dari grout di bawah base plate, kondisi anchor bolt, kerusakan beton pedestal, perubahan beban mesin, atau kombinasi beberapa faktor.
Kami memulai pekerjaan dengan assessment untuk memetakan penyebab dan menentukan apakah penanganannya cukup berupa re-torque, memerlukan re-grouting base plate, repair beton, penggantian anchor bolt, atau evaluasi struktur yang lebih menyeluruh. Scope dan material kemudian disusun mengikuti kondisi aktual serta window shutdown pabrik.
| Gejala di Lapangan | Bagian yang Diperiksa | Kemungkinan Penanganan |
|---|---|---|
| Anchor bolt kembali kendur setelah re-torque | Torsi, korosi, embedment, grout, dan rocking base plate | Re-torque terkontrol, penggantian anchor, atau re-grouting |
| Terdengar suara berongga atau grout terlepas | Void dan ikatan grout di bawah base plate | Pembongkaran grout lama dan re-grouting base plate |
| Beton retak, spalling, atau terkontaminasi oli | Kedalaman kerusakan, kekuatan beton, dan kondisi tulangan | Repair beton, injeksi retak, dan proteksi permukaan |
| Getaran atau misalignment terus berulang | Mesin, base plate, grout, anchor bolt, beton, dan beban aktual | Assessment sistem pondasi sebelum metode repair dipilih |
Perlu pemeriksaan awal sebelum mengajukan shutdown?
Kirim foto base plate, grout, anchor bolt, retak atau spalling, tipe mesin, gejala getaran, dan window downtime yang tersedia. Data ini membantu kami menyusun langkah pemeriksaan awal dan kebutuhan site visit.
Kirim Foto Base Plate
Sebagai aplikator resmi MAPEI Indonesia, PT. Struktura Engineering Solution menangani assessment kondisi, re-grouting base plate, repair beton struktural, penggantian anchor bolt, dan proteksi permukaan. Material dipilih berdasarkan beban, kondisi lingkungan, target curing, dan jadwal operasi, bukan sekadar berdasarkan produk yang paling mahal.
⚙️ Pondasi Mesin Bermasalah = 3 Kerugian Sekaligus
📉
Kualitas Produksi Turun
Getaran dan misalignment akibat pondasi tidak stabil menurunkan presisi dan konsistensi output mesin
🔩
Komponen Mesin Cepat Aus
Bearing, shaft, kopling, dan seal menanggung beban berlebih akibat pondasi yang tidak rata atau bergetar
🛑
Downtime Tidak Terduga
Kerusakan pondasi yang dibiarkan berujung pada shutdown mendadak — jauh lebih mahal dari perbaikan terencana
Perbaikan pondasi mesin yang tepat waktu adalah investasi preventif — bukan sekadar pengeluaran maintenance.
Mengapa Pondasi Mesin Menjadi Kritis di Lingkungan Industri?
Pondasi mesin dirancang untuk dua fungsi utama: menyalurkan beban mesin ke tanah dan meredam getaran agar tidak menyebar. Di lingkungan pabrik yang beroperasi intensif, kedua fungsi ini terus-menerus diuji selama bertahun-tahun — jauh melampaui kondisi yang pernah diperhitungkan saat desain awal.
📊 Fakta Tentang Pondasi Mesin di Pabrik Indonesia
Grouting Awal Sering Tidak Memadai
Banyak pondasi mesin di Indonesia dibangun dengan material grouting standar yang tidak dirancang untuk beban dinamis jangka panjang. Setelah 5–10 tahun operasi, grouting kehilangan ikatan dan terbentuk void (rongga) di bawah base plate — titik awal dari seluruh masalah.
Paparan Oli dan Kimia Merusak Beton
Tetesan oli, cairan pendingin, dan bahan kimia proses yang meresap ke beton pondasi secara perlahan mendegradasi matriks semen. Permukaan beton melunak, retak, dan kemudian terkelupas — proses yang sering tidak terdeteksi hingga kerusakan sudah dalam.
Beban Dinamis Melebihi Desain
Penambahan kapasitas produksi, penggantian mesin dengan unit yang lebih besar, atau perubahan kecepatan operasi dapat membuat beban dinamis melampaui kapasitas rancang pondasi existing.
Anchor Bolt yang Diabaikan
Baut angkur adalah penghubung kritis antara mesin dan pondasi. Korosi, kelelahan material, dan torsi yang tidak merata menyebabkan anchor bolt kendur atau retak — memperparah getaran dan mempercepat kerusakan grouting.
⛔ Peringatan: Kerusakan pondasi mesin tidak sembuh sendiri. Void di bawah base plate akan terus membesar seiring getaran. Retak beton akan meluas. Setiap hari mesin beroperasi di atas pondasi yang rusak adalah hari yang semakin mahal biaya perbaikannya.
Tanda-Tanda Pondasi Mesin Bermasalah
Kenali tanda-tanda ini sedini mungkin. Maintenance engineer dan operator di lapangan adalah garis pertahanan pertama dalam mendeteksi masalah pondasi mesin.
🔍 Indikator Pondasi Mesin Bermasalah — Dari Ringan Hingga Kritis:
- Getaran mesin terasa lebih besar dari biasanya meski mesin dalam kondisi normal
- Baut angkur (anchor bolt) yang sering kendur setelah dikencangkan
- Retak halus di permukaan beton sekitar base plate — biasanya melingkar atau radial
- Suara "berongga" saat permukaan beton diketuk (hammer test sederhana)
- Celah tipis mulai terlihat antara base plate dan grout
- Mesin kehilangan kerataan (misalignment) yang terus berulang meski sudah dikalibrasi ulang
- Retak pada beton pondasi lebar >2 mm dan terus bertambah
- Base plate bergeser dari posisi semula — terlihat dari perubahan gap di sisi baut angkur
- Getaran merambat ke lantai sekitar dan struktur bangunan — terasa di seluruh area
- Bearing mesin cepat rusak tanpa sebab mekanis yang jelas
- Celah jelas antara base plate dan pondasi — void terlihat kasat mata
- Retak masif di beton pondasi — lebar >5 mm, menembus ke dalam
- Baut angkur retak atau patah
- Mesin tidak dapat beroperasi normal — vibration alarm aktif terus-menerus
- Beton pondasi terkelupas (spalling) di sekitar base plate — tulangan terekspos
💡 Tes lapangan sederhana: Ketuk permukaan beton pondasi dan area sekitar base plate dengan palu. Suara "duk" yang padat menandakan beton solid. Suara "blong" atau berongga mengindikasikan void atau delamination di bawah permukaan. Jika menemukan suara berongga, segera konsultasikan untuk assessment lebih lanjut.
Penyebab Kerusakan Pondasi Mesin
Memahami penyebab adalah fondasi dari solusi yang tepat. Penanganan tanpa diagnosis yang benar hanya akan mengulang kerusakan yang sama.
⚠️ Penyebab Utama Kerusakan Pondasi Mesin:
Material Grouting Tidak Tepat Sejak Awal
Grouting dengan mortar semen biasa (non-engineered) tidak memiliki sifat non-shrink dan ketahanan dinamis yang dibutuhkan. Seiring waktu, susut dan kelelahan material menciptakan void di bawah base plate — sumber utama ketidakstabilan.
Kelelahan Material Akibat Beban Siklik
Getaran dan beban dinamis berulang (siklik) menyebabkan fatigue pada beton dan grout. Berbeda dari beban statis, beban siklik memperlemah material jauh lebih cepat — terutama pada mesin berputar kecepatan tinggi atau mesin reciprocating.
Infiltrasi Oli dan Cairan Kimia
Oli pelumas, cairan pendingin (coolant), dan cairan proses industri yang meresap ke beton secara perlahan mendegradasi ikatan semen. Beton yang terus terpapar oli kehilangan kekuatan tekan dan adhesi — permukaan menjadi rapuh dan mudah hancur.
Korosi Anchor Bolt dan Tulangan
Lingkungan lembab, paparan bahan kimia, atau beton yang retak memungkinkan air dan oksigen masuk ke tulangan dan anchor bolt. Korosi mengembang dan memecah beton dari dalam (concrete spalling), memperlemah seluruh sistem angkur.
Kesalahan Instalasi atau Leveling Awal
Base plate yang tidak rata sempurna sejak awal memusatkan kontak hanya di beberapa titik — bukan area penuh. Tekanan terkonsentrasi ini mempercepat kerusakan grout dan menciptakan kondisi rocking yang merusak.
Perubahan Beban Mesin
Penggantian mesin dengan unit berkapasitas lebih besar, penambahan attachment berat, atau perubahan kecepatan operasi yang membuat beban dinamis aktual melampaui kapasitas rancang pondasi existing.
Tahapan Penanganan Pondasi Mesin
Perbaikan pondasi mesin memerlukan pendekatan sistematis yang menangani masalah dari akar hingga permukaan. Tidak cukup hanya "menambal" yang terlihat rusak.
🔄 3 Fase Penanganan Pondasi Mesin
Fase 1
Assessment & Diagnosis
Memetakan kondisi aktual — lokasi void, luas retak, kondisi anchor bolt, kekuatan beton. Diagnosis tepat menentukan metode yang tepat.
Fase 2
Perbaikan & Re-Grouting
Repair beton, re-grouting base plate dengan material engineered, penggantian anchor bolt. Mengembalikan integritas struktural pondasi.
Fase 3
Proteksi & Prevention
Coating anti-oli, anti-kimia, dan penutup sambungan untuk mencegah kerusakan berulang. Melindungi investasi perbaikan jangka panjang.
Fase 1: Assessment & Diagnosis
Investigasi yang menyeluruh menentukan keberhasilan perbaikan. Kami tidak merekomendasikan metode tanpa data kondisi aktual.
🔨 Hammer Test & Void Mapping
Pemetaan seluruh permukaan pondasi dan area bawah base plate menggunakan hammer test sistematis. Mengidentifikasi lokasi dan perkiraan luas void/delamination. Hasil berupa peta kondisi pondasi yang menjadi dasar perencanaan perbaikan.
📐 Inspeksi Visual & Crack Mapping
Pemetaan seluruh retak yang terlihat: lebar, panjang, pola, dan kedalaman. Pola retak memberikan informasi penting tentang mekanisme kerusakan — retak radial di sekitar anchor bolt berbeda maknanya dengan retak longitudinal di tengah pondasi.
🔬 Uji Kekuatan Beton
Hammer test (Schmidt rebound) dan/atau core drill untuk mengetahui kekuatan aktual beton pondasi. Menentukan apakah beton masih layak sebagai substrat perbaikan atau perlu penggantian parsial/total.
🔩 Inspeksi Anchor Bolt
Pemeriksaan kondisi seluruh anchor bolt: torsi aktual, tanda korosi, retak, dan kedalaman embedment. Menentukan apakah anchor bolt masih dapat digunakan, perlu re-torque, atau harus diganti menggunakan chemical anchor.
📊 Analisis Penyebab
Dari keseluruhan data, kami analisis penyebab kerusakan dan mekanismenya — apakah masalah material, beban berlebih, atau faktor lingkungan. Penyebab yang tidak diatasi akan membuat kerusakan berulang.
📋 Laporan Assessment
Dokumentasi lengkap kondisi pondasi, temuan, penyebab, dan rekomendasi metode perbaikan beserta spesifikasi material. Laporan ini menjadi acuan pelaksanaan dan dokumentasi teknis untuk pemilik pabrik.
Fase 2: Perbaikan & Re-Grouting
Setelah assessment selesai, perbaikan dilaksanakan sesuai temuan. Urutan dan metode pekerjaan ditentukan berdasarkan kondisi aktual — bukan prosedur generik.
Jika masalahnya terbatas pada retak beton atau jalur rembesan, lihat Jasa Grouting Injection Beton. Re-grouting base plate tetap mengikuti scope pondasi mesin karena harus mempertimbangkan alignment, vibrasi, anchor bolt, dan kondisi grout lama.
🔧 Repair Beton Struktural
Kapan diperlukan: Beton pondasi retak, spalling, atau kekuatan di bawah standar minimum.
Prosedur:
- Chipping beton yang rusak hingga substrat solid
- Pembersihan dan persiapan permukaan (sandblasting / grinding)
- Treatment tulangan yang terkorosi dengan MAPEI Mapefer 1K
- Aplikasi repair mortar MAPEI Mapegrout Thixotropic (kelas R4)
- Curing dan pengujian kekuatan sebelum re-grouting
💉 Injeksi Retak Epoxy
Kapan diperlukan: Retak struktural di beton pondasi yang tidak disertai loss of section.
Prosedur:
- Pembersihan dan routing retak
- Pemasangan injection port setiap 15–30 cm sepanjang retak
- Injeksi epoxy bertekanan rendah — MAPEI Epojet LV untuk retak halus, Epojet untuk retak lebih lebar
- Mengembalikan monolitik beton dan menutup jalur infiltrasi oli/air

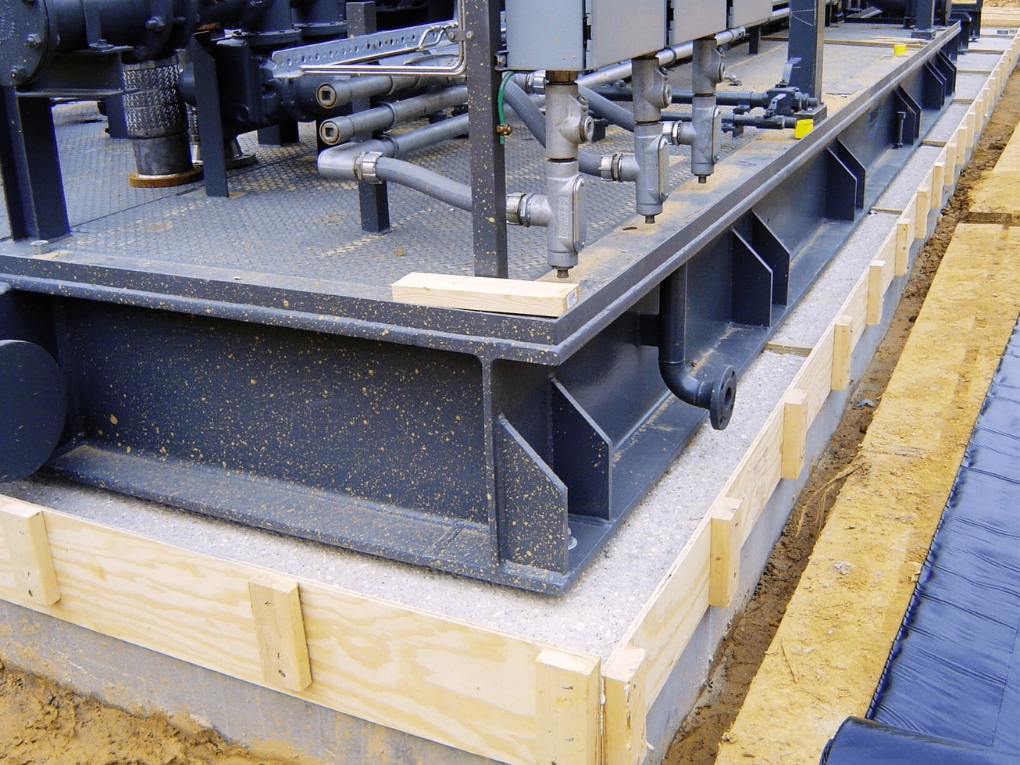

🏗️ Re-Grouting Base Plate
Kapan diperlukan: Void di bawah base plate, grout lama rusak/lepas, atau grouting awal tidak memadai.
Prosedur:
- Pengangkatan mesin atau pengaturan clearance untuk akses
- Pembongkaran grout lama hingga substrat beton solid
- Leveling ulang base plate — kerataan <0,1 mm/m
- Grouting dengan MAPEI Mapefill GP (non-shrink cementitious) atau Planigrout 300 SP (epoxy — untuk beban sangat berat atau lingkungan kimia agresif)
- Curing dan pengujian sebelum mesin diturunkan dan dioperasikan
🔩 Penggantian Anchor Bolt
Kapan diperlukan: Anchor bolt korosi, retak, patah, atau kehilangan kapasitas torsi.
Prosedur:
- Pengeboran lubang baru di posisi yang ditentukan (desain ulang jika diperlukan)
- Pembersihan lubang (udara bertekanan + sikat)
- Injeksi MAPEI Mapefix EP (chemical anchor epoxy) ke dalam lubang
- Pemasangan stud / baut baru sesuai spesifikasi mesin
- Curing epoxy sebelum torsi — kapasitas angkur diuji sebelum operasi
⚠️ Pemilihan material grouting: Tidak semua aplikasi memerlukan epoxy grout yang mahal. Untuk mayoritas kasus — beban normal hingga berat, tanpa paparan kimia agresif — MAPEI Mapefill GP (cementitious non-shrink) sudah optimal dan ekonomis. Epoxy grout seperti Planigrout 300 SP direkomendasikan untuk kondisi spesifik: beban sangat berat, getaran ekstrem, atau paparan kimia agresif. Kami akan merekomendasikan material yang tepat berdasarkan kondisi aktual — bukan yang paling mahal.
Fase 3: Proteksi & Pencegahan
Perbaikan yang sudah dilakukan perlu dilindungi agar bertahan lama. Fase ini juga mengatasi penyebab yang bersifat lingkungan agar kerusakan tidak berulang.
🛡️ Coating Anti-Oli & Anti-Kimia
Aplikasi MAPEI Mapecoat atau produk coating epoxy sejenis untuk melindungi permukaan beton pondasi dari infiltrasi oli, coolant, dan cairan kimia. Membentuk barrier impermeabel yang mudah dibersihkan dan tahan terhadap kondisi lingkungan pabrik.
🔗 Sealing Sambungan & Celah
Penutupan sambungan antara base plate, grout, dan beton pondasi menggunakan sealant fleksibel tahan minyak. Mencegah infiltrasi cairan ke dalam sambungan yang merupakan titik lemah pertama terhadap serangan kimia.
Material MAPEI yang Kami Gunakan
Sebagai aplikator resmi MAPEI Indonesia, seluruh pekerjaan perbaikan pondasi mesin menggunakan produk MAPEI Italia yang sudah terbukti performanya di lingkungan industri berat.
| Produk MAPEI | Fungsi | Aplikasi pada Pondasi Mesin |
|---|---|---|
| Mapefill GP | Grout non-shrink cementitious | Re-grouting base plate — kondisi standar hingga berat |
| Mapefill F | Grout kekuatan tinggi, setting cepat | Re-grouting dengan kebutuhan kekuatan awal tinggi atau waktu terbatas |
| Planigrout 300 SP | Epoxy grout 3-komponen | Re-grouting kondisi ekstrem: beban berat, getaran tinggi, paparan kimia |
| Mapefix EP | Chemical anchor epoxy | Penggantian anchor bolt — kapasitas angkur struktural |
| Epojet | Injeksi retak epoxy | Injeksi retak struktural di beton pondasi |
| Epojet LV | Injeksi retak epoxy low viscosity | Injeksi retak halus (<0,5 mm) |
| Mapefer 1K | Coating anti-korosi tulangan | Treatment tulangan yang terekspos akibat spalling |
| Mapegrout Thixotropic | Repair mortar R4 | Patch repair beton pondasi yang rusak, spalling, dan chipped |
| Mapegrout Hi-Flow | Repair mortar flowable | Grouting void dan area horizontal yang sulit dijangkau |
| Mapegrout Fast Set | Repair mortar cepat setting | Perbaikan darurat — siap dibeban dalam 30–60 menit |
💡 Material MAPEI tersedia untuk pembelian langsung. Jika Anda memiliki kontraktor internal dan hanya membutuhkan material, kunjungi halaman Aplikator & Distributor MAPEI atau hubungi kami untuk konsultasi pemilihan produk yang tepat. Konsultasi material gratis.
Contoh Skenario Penanganan Pondasi Mesin
Skenario berikut menggambarkan bagaimana kondisi lapangan memengaruhi pilihan metode. Detail scope, material, urutan kerja, dan durasi tidak dapat disamakan antarproyek dan tetap harus ditentukan melalui assessment.
Re-Grouting Base Plate Kompresor Udara Akibat Void dan Misalignment Berulang
Kondisi Awal
Misalignment muncul kembali setelah kalibrasi dan level getaran meningkat tanpa penyebab mekanis yang jelas. Pemeriksaan awal diarahkan pada kemungkinan void di bawah base plate, grout yang kehilangan ikatan, dan kondisi anchor bolt.
Metode yang Dipertimbangkan
Jika void dan kerusakan grout terkonfirmasi, lingkup dapat mencakup pembongkaran grout lama, repair substrat, leveling base plate, re-grouting non-shrink, serta perbaikan atau penggantian anchor bolt yang tidak lagi memenuhi kondisi desain.
Target Penanganan
Mengembalikan kontak base plate dengan grout, menjaga alignment, dan mengurangi peluang getaran berulang dari sistem pondasi. Durasi shutdown dihitung setelah luas pembongkaran, metode akses, material, dan kebutuhan curing diketahui.
Epoxy Grouting Pompa Sentrifugal di Lingkungan Kimia Agresif
Kondisi Awal
Beton dan grout di sekitar pompa menunjukkan degradasi akibat paparan bahan kimia, disertai permukaan yang rontok atau anchor bolt yang mengalami korosi. Jenis dan konsentrasi paparan perlu diketahui sebelum material dipilih.
Metode yang Dipertimbangkan
Lingkup dapat berupa pengangkatan material yang sudah terdegradasi, repair substrat, epoxy grouting pada kondisi yang memang memerlukannya, evaluasi anchor bolt, serta coating yang kompatibel dengan bahan kimia di area tersebut.
Target Penanganan
Memulihkan transfer beban sekaligus mengurangi risiko degradasi berulang. Rekomendasi tidak otomatis menggunakan epoxy grout; keputusan tetap mempertimbangkan beban, paparan kimia, ketebalan aplikasi, dan waktu curing.
Perbaikan Darurat Pondasi Mesin Press 500 Ton — Downtime Minimal
Kondisi Awal
Mesin press mengalami getaran abnormal dan ditemukan retak besar pada pedestal. Sebelum repair cepat dipilih, pola retak, kedalaman kerusakan, stabilitas pondasi, dan pengaruh beban impak perlu diperiksa.
Metode yang Dipertimbangkan
Bergantung pada hasil assessment, metode dapat mencakup injeksi retak, pembongkaran beton yang tidak solid, patch repair, re-grouting area base plate, atau perkuatan yang lebih menyeluruh bila retak berkaitan dengan kapasitas pondasi.
Target Penanganan
Menyediakan scope yang dapat dikerjakan dalam shutdown terencana tanpa mengabaikan penyebab retak. Jadwal operasi kembali ditetapkan dari urutan pembongkaran, repair, curing, re-grouting, dan pemeriksaan sebelum commissioning.
Perbandingan: Perbaikan Terencana vs Perbaikan Darurat
| Aspek | ✅ Perbaikan Terencana | ⚠️ Perbaikan Darurat |
|---|---|---|
| Biaya | Lebih rendah — persiapan optimal, tidak ada premium darurat | Cenderung lebih tinggi karena mobilisasi cepat dan ruang optimasi yang terbatas |
| Downtime | Bisa dijadwalkan saat planned shutdown sehingga dampak ke produksi dapat ditekan | Downtime tidak terduga — dampak ke jadwal produksi, pengiriman, dan kontrak |
| Kualitas Pekerjaan | Optimal — waktu cukup untuk persiapan substrat dan curing material | Terbatas — tekanan waktu dapat mengorbankan kualitas persiapan dan curing |
| Pilihan Material | Material terbaik sesuai kebutuhan — tidak terkendala ketersediaan | Terbatas pada material yang tersedia saat itu |
| Risiko | Rendah — kondisi terkontrol, waktu cukup | Lebih tinggi — tekanan waktu meningkatkan risiko kesalahan eksekusi |
💡 Rekomendasi: Lakukan assessment periodik pondasi mesin — idealnya setiap 2–3 tahun, atau setiap kali ada indikasi masalah. Assessment yang mendeteksi kerusakan dini memungkinkan perbaikan terencana yang jauh lebih hemat dan minim dampak ke produksi. Hubungi kami untuk program Preventive Maintenance Assessment.
Keunggulan Layanan Kami
✅ Assessment Terlebih Dahulu, Baru Solusi
Kami tidak langsung menawarkan solusi tanpa data. Investigasi menyeluruh — hammer test, crack mapping, inspeksi anchor bolt — dilakukan sebelum rekomendasi. Ini menghindarkan Anda dari perbaikan yang salah sasaran.
✅ Pemilihan Material yang Tepat, Bukan yang Termahal
Kami merekomendasikan material sesuai kondisi aktual. Tidak semua kasus memerlukan epoxy grout. Jika Mapefill GP cementitious sudah optimal untuk kondisi Anda, kami tidak akan merekomendasikan epoxy grout yang lebih mahal.
✅ Aplikator Resmi MAPEI Indonesia
Material repair dan grouting dari MAPEI Italia — terjamin performa dan sertifikasinya. Sebagai aplikator resmi, kami memiliki akses ke technical support MAPEI untuk kasus-kasus khusus.
✅ Minim Downtime — Terencana Bersama Anda
Kami memahami bahwa downtime adalah kerugian nyata. Pelaksanaan pekerjaan dikoordinasikan dengan jadwal shutdown pabrik — baik planned maintenance maupun window weekend. Untuk perbaikan darurat, kami siap mobilisasi cepat.
✅ Dokumentasi Teknis Lengkap
Setiap pekerjaan didokumentasikan: laporan assessment, laporan pelaksanaan, foto before-after, sertifikat material MAPEI, dan data mutu hasil pekerjaan. Dokumentasi ini berguna untuk arsip maintenance, audit, dan klaim asuransi.
✅ Program Preventive Maintenance Assessment
Selain perbaikan reaktif, kami menyediakan program inspeksi berkala pondasi mesin — mendeteksi kerusakan sebelum berkembang parah dan membantu Anda merencanakan perbaikan dalam siklus maintenance rutin.
Wilayah Layanan
Kami melayani perbaikan dan perkuatan pondasi mesin industri di seluruh Indonesia, dengan fokus pada kawasan industri utama:
🏭 Jabodetabek
Kawasan industri Bekasi, Cikarang, Karawang, Tangerang, dan Jakarta. Basis kami — site visit gratis, mobilisasi cepat.
🏭 Jawa Barat
Purwakarta, Subang, Bandung, dan kawasan industri di koridor Pantura Jawa Barat.
🏭 Jawa Tengah & Timur
Semarang, Solo, Surabaya, Gresik, Sidoarjo, dan kawasan industri sekitarnya.
🏭 Banten & Cilegon
Kawasan industri petrokimia dan manufaktur berat di Cilegon, Serang, dan Tangerang Selatan.
🏭 Sumatra & Kalimantan
Kawasan industri Medan, Palembang, Batam, Balikpapan, dan Bontang untuk proyek skala tertentu.
🏭 Wilayah Lainnya
Melayani seluruh Indonesia untuk proyek dengan scope memadai — hubungi kami untuk diskusi.
📍 Basis kami di Bekasi dengan akses mudah ke seluruh kawasan industri Jabodetabek dan Jawa Barat. Untuk kawasan industri di luar Jawa — hubungi kami untuk pengaturan mobilisasi.
Alur Konsultasi, Penawaran, dan Pelaksanaan
Tahapan teknis di atas menjelaskan metode penanganan. Untuk kebutuhan RFQ dan koordinasi shutdown, alur kerja dimulai dari data awal hingga dokumentasi serah terima.
| Tahap | Data dan Kegiatan | Keluaran |
|---|---|---|
| 1. Pemeriksaan awal | Foto, data mesin, gejala, histori repair, dan window downtime | Kebutuhan site visit dan data tambahan |
| 2. Assessment dan scope | Inspeksi grout, base plate, anchor bolt, beton, dan pengujian bila diperlukan | Temuan, metode, volume kerja, material, dan penawaran |
| 3. Rencana shutdown | Urutan kerja, akses, pembongkaran, curing, dan kesiapan material | Jadwal pelaksanaan dan target commissioning |
| 4. Pelaksanaan dan serah terima | Repair, re-grouting, kontrol mutu, foto, dan pemeriksaan akhir | Dokumentasi pekerjaan dan rekomendasi maintenance |
Panduan Terkait Perbaikan Pondasi Mesin
Jika Anda sedang menyiapkan budget, RFQ, atau keputusan maintenance internal, beberapa panduan berikut dapat membantu sebelum masuk ke assessment dan penawaran.
RFQ & Budget
Data yang Perlu Disiapkan Sebelum Meminta Penawaran
Checklist foto, data mesin, gejala getaran, kondisi baseplate, anchor bolt, dan window downtime agar scope penawaran lebih akurat.
Troubleshooting
Pondasi Mesin Bergetar: Mesin, Baseplate, Grout, atau Beton?
Panduan membaca gejala getaran, misalignment, grout rusak, anchor kendur, dan retak pedestal sebelum memilih metode repair.
Keputusan Teknis
Re-Grouting Base Plate atau Cukup Re-Torque Anchor Bolt?
Kapan anchor bolt cukup dikencangkan ulang, dan kapan baseplate, grout, atau beton pedestal perlu diperiksa lebih serius.
FAQ Perbaikan Pondasi Mesin
Kapan pondasi mesin perlu diperbaiki vs. cukup re-torque anchor bolt saja?
Re-torque anchor bolt hanya efektif jika anchor bolt masih dalam kondisi baik dan grout masih solid. Jika anchor bolt kendur terus berulang meski sudah dikencangkan berkali-kali, ini sinyal bahwa ada masalah di bawah — biasanya void di bawah base plate yang menyebabkan rocking. Dalam kondisi ini, re-torque hanya menunda masalah dan mempercepat kerusakan anchor bolt itu sendiri. Assessment hammer test akan menentukan apakah re-grouting diperlukan.
Mesin kami tidak bisa dimatikan lama. Apakah perbaikan bisa dilakukan saat operasi?
Beberapa pekerjaan seperti crack mapping dan inspeksi visual bisa dilakukan tanpa mematikan mesin. Namun untuk perbaikan utama — re-grouting, repair beton, penggantian anchor bolt — mesin harus dalam kondisi berhenti minimal selama periode curing material. Material cepat setting seperti Mapegrout Fast Set dan Mapefill F memungkinkan waktu downtime yang lebih singkat. Kami akan menyesuaikan metode dan material dengan window downtime yang tersedia.
Berapa lama waktu curing sebelum mesin bisa dioperasikan kembali?
Tergantung material yang digunakan. Mapefill GP (cementitious non-shrink) umumnya memerlukan 24–72 jam sebelum mesin bisa dioperasikan, tergantung beban dan temperatur lingkungan. Mapegrout Fast Set bisa siap dalam 30–60 menit untuk beban ringan. Epoxy grout Planigrout 300 SP biasanya siap dalam 24 jam. Kami akan menyampaikan jadwal curing yang akurat dalam penawaran agar downtime bisa direncanakan dengan tepat.
Apakah perlu mengeluarkan mesin sepenuhnya untuk re-grouting?
Tidak selalu. Untuk mesin yang memungkinkan, base plate bisa di-jack sedikit (5–10 mm) untuk membuka akses grouting tanpa mengeluarkan mesin sepenuhnya dari posisinya. Namun untuk mesin berat dengan base plate luas atau kondisi grouting yang parah, pengangkatan lebih signifikan mungkin diperlukan. Kami akan mengevaluasi dan merekomendasikan pendekatan dengan downtime paling minimal.
Berapa sering pondasi mesin perlu diperiksa?
Untuk mesin berputar (pompa, kompresor, blower, motor) yang beroperasi 24/7, kami merekomendasikan inspeksi visual setiap 6 bulan oleh tim maintenance internal (cek celah base plate, kondisi baut, suara getaran) dan assessment teknis setiap 2–3 tahun oleh engineer. Untuk mesin impak atau press, interval lebih pendek bisa dipertimbangkan.
Apakah assessment pondasi mesin bisa dilakukan untuk seluruh fasilitas pabrik sekaligus?
Ya, dan ini justru lebih efisien dari sisi biaya mobilisasi. Kami menyediakan program Machine Foundation Condition Survey — assessment menyeluruh seluruh pondasi mesin di fasilitas Anda dalam satu kunjungan. Hasilnya berupa laporan prioritas perbaikan yang membantu Anda merencanakan anggaran maintenance tahunan.
Apakah tersedia material MAPEI untuk pembelian langsung?
Ya, tersedia. Sebagai aplikator sekaligus distributor resmi MAPEI Indonesia, kami menyediakan produk MAPEI untuk pembelian langsung oleh kontraktor internal pabrik atau tim maintenance yang ingin melakukan perbaikan ringan secara mandiri. Produk yang sering dibutuhkan untuk pondasi mesin antara lain Mapefill GP, Mapefill F, Mapegrout Thixotropic, Mapefix EP, dan Epojet. Konsultasi pemilihan material gratis.
Pondasi Mesin Anda Bermasalah?
Jangan tunggu sampai mesin shutdown mendadak. Semakin dini ditangani, semakin hemat biayanya — dan semakin terencana downtime-nya. Konsultasi awal gratis — ceritakan gejala yang Anda hadapi, kirim foto, dan kami akan memberikan gambaran awal serta rekomendasi langkah selanjutnya.
📞 Telepon/WhatsApp — 📧 Email — 📍 Bekasi, Indonesia
Aplikator resmi MAPEI Indonesia | PT. Struktura Engineering Solution | Melayani kawasan industri seluruh Indonesia
