Retak yang diduga bertambah, elevasi fondasi yang berubah, atau kolom yang terlihat bergeser membutuhkan pembanding dari waktu ke waktu. Struktura menyusun monitoring berkala agar owner dan tim engineering dapat melihat lokasi serta arah perubahan, kemudian menentukan kapan perlu investigasi atau tindakan teknis berikutnya.
Program ini berfokus pada perubahan geometri struktur dan indikasi pergerakan tanah atau fondasi yang dapat diamati melalui titik ukur di permukaan. Scope dipilih sesuai objek dan keputusan proyek; sebutan “monitoring geoteknik” pada halaman ini tidak berarti seluruh parameter tanah dan air tanah diukur dalam setiap pekerjaan.
Kapan Monitoring Berkala Relevan?
| Kebutuhan | Objek dan data yang dipantau | Keputusan yang didukung |
|---|---|---|
| Retak pada dinding atau elemen struktur diduga berkembang | Lokasi dan perubahan lebar retak pada titik yang konsisten | Perlu tidaknya inspeksi lebih rinci, pembatasan, atau repair |
| Bangunan miring atau fondasi diduga turun | Elevasi settlement marker dan posisi elemen terhadap benchmark | Apakah perubahan teramati antarperiode dan area mana yang perlu diperiksa |
| Proyek konstruksi atau perubahan operasi berdekatan dengan bangunan | Geometri bangunan serta titik permukaan atau fondasi yang relevan | Kapan temuan perlu ditinjau bersama aktivitas proyek dan kondisi lapangan |
| Repair atau stabilisasi fondasi sudah dilakukan | Kondisi sebelum pekerjaan dan hasil pengukuran sesudahnya | Apakah tren perubahan masih perlu ditelusuri dalam periode yang disepakati |
Untuk satu kali pemetaan elevasi atau ketegakan, gunakan pengukuran leveling dan verticality struktur. Halaman ini menangani program perbandingan antarperiode: baseline, pengukuran ulang, pelaporan tren, dan eskalasi temuan.
Scope Pengukuran yang Dapat Disusun
- Deformasi dan verticality struktur: posisi atau elevasi titik pada kolom, slab, rangka, maupun bagian bangunan yang relevan, menggunakan referensi yang dapat diperiksa ulang.
- Settlement permukaan dan fondasi: elevasi benchmark atau settlement marker di titik terpilih untuk melihat beda penurunan dan perubahan terhadap waktu.
- Pergerakan retak: perubahan lebar retak pada lokasi yang diberi identitas, memakai crack monitor atau metode ukur yang disepakati.

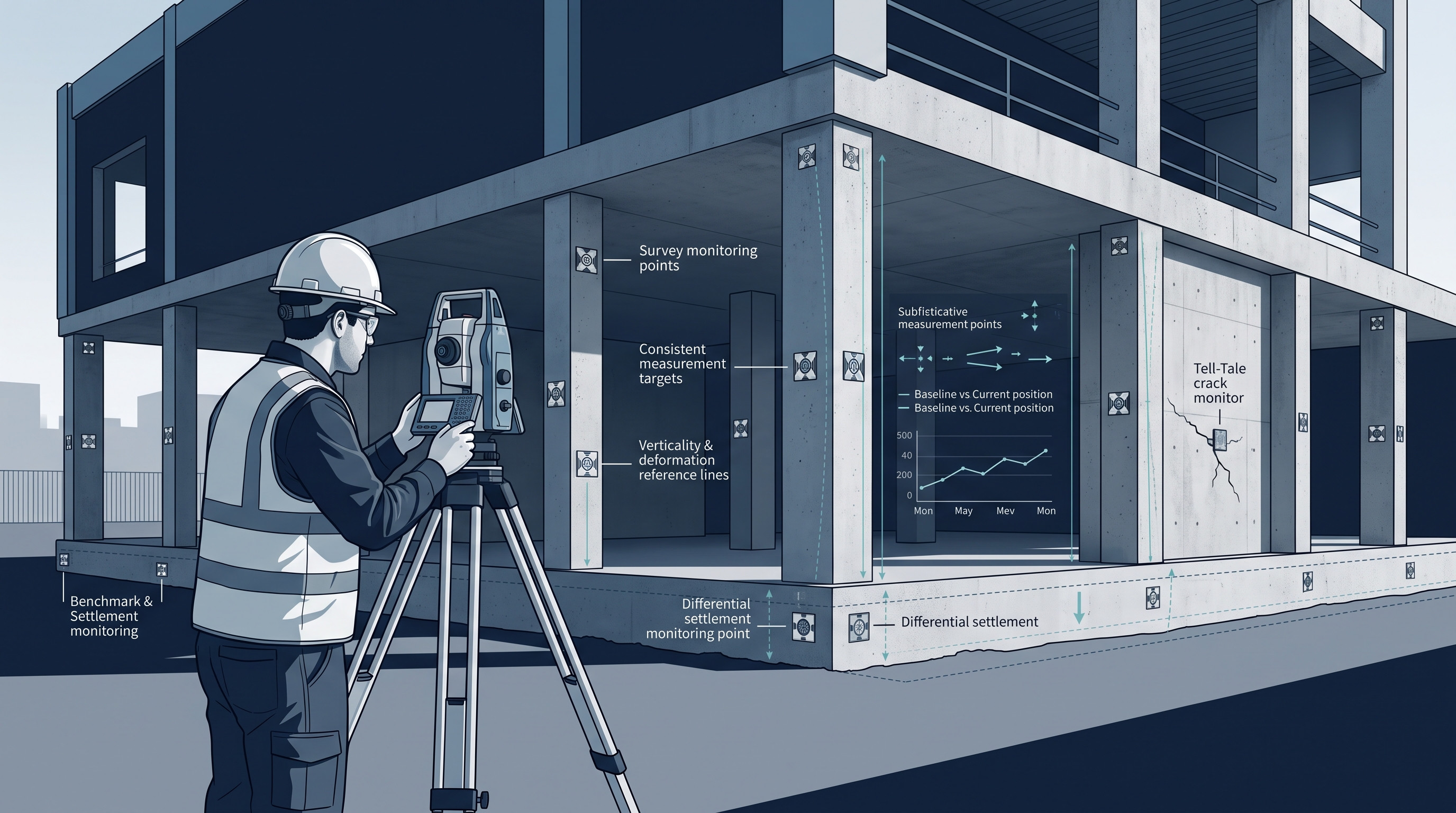

Total Station, benchmark, settlement marker, dan crack monitor dipilih sesuai tujuan serta akses. Pengukuran tekanan air pori, pergerakan bawah permukaan, atau sistem sensor otomatis memerlukan scope dan perangkat tersendiri; kemampuan tersebut tidak diasumsikan termasuk dalam layanan ini.
Dari Baseline sampai Laporan Berkala
- Tetapkan tujuan dan area. Tim meninjau gejala, riwayat, gambar, kegiatan konstruksi atau operasi, data tanah bila tersedia, serta keputusan yang akan memakai hasil monitoring.
- Siapkan referensi dan titik. Benchmark dan titik ukur diberi identitas serta dokumentasi lokasi. Kestabilan referensi, kemungkinan titik terganggu, dan akses ulang dipertimbangkan sejak awal.
- Ambil baseline. Pengukuran pertama mencatat kondisi awal dan metode. Jika ada data lama yang layak dibandingkan, asal serta perbedaan metodenya dinyatakan dalam laporan.
- Ulangi pada interval yang disepakati. Jadwal disusun menurut tujuan, potensi perubahan, aktivitas proyek, akses, dan kebutuhan keputusan. Kondisi yang berbeda antar kunjungan dicatat agar perbandingan tidak menyesatkan.
- Laporkan tren dan temuan. Data tiap titik disajikan dalam tabel atau grafik antarperiode, disertai interpretasi, batas data, rekomendasi, dan pihak yang perlu menerima temuan penting.
Laporan dapat memuat daftar titik, referensi, tanggal serta kondisi pengukuran, data mentah yang relevan, selisih terhadap baseline, tren, foto, kejadian lapangan, dan rekomendasi tindak lanjut. Format dan frekuensi laporan disepakati dalam penawaran. Jika titik hilang atau benchmark diduga berubah, status perbandingan dijelaskan dan referensi baru ditetapkan sebelum rangkaian berikutnya.
Kriteria Tinjau dan Tindak Lanjut
Sebelum program berjalan, owner dan engineer menyepakati siapa yang meninjau hasil, kriteria proyek yang tersedia, serta cara menghubungi pihak terkait saat perubahan memerlukan perhatian cepat. Tidak ada satu ambang pergerakan yang berlaku untuk semua struktur dan tanah. Perubahan hasil juga perlu diperiksa terhadap kualitas titik, acuan, metode, aktivitas lapangan, dan kemungkinan kesalahan pengukuran.
Monitoring menunjukkan perubahan pada parameter yang diukur; hasilnya sendiri tidak menjelaskan seluruh penyebab atau membuktikan kapasitas dan keamanan struktur. Jika tren disertai retak baru, gangguan fungsi, atau indikasi masalah fondasi, tindak lanjut dapat berupa assessment struktur, investigasi tanah, pembatasan operasi, atau perencanaan repair. Jika settlement sudah memerlukan desain penanganan, lihat layanan perkuatan akibat penurunan tanah.
Data untuk Menyusun Penawaran
Kirim lokasi, jenis dan fungsi bangunan, objek yang dipantau, gejala serta kapan mulai terlihat, foto, drawing, data pengukuran atau benchmark lama, area tanah atau fondasi yang terkait, kegiatan konstruksi atau operasi di sekitar, periode monitoring yang diinginkan, akses dan HSE, penerima laporan, serta tenggat keputusan. Jika belum ada baseline, pengukuran pertama menjadi acuan awal dan tidak dapat menunjukkan perubahan yang terjadi sebelumnya.
