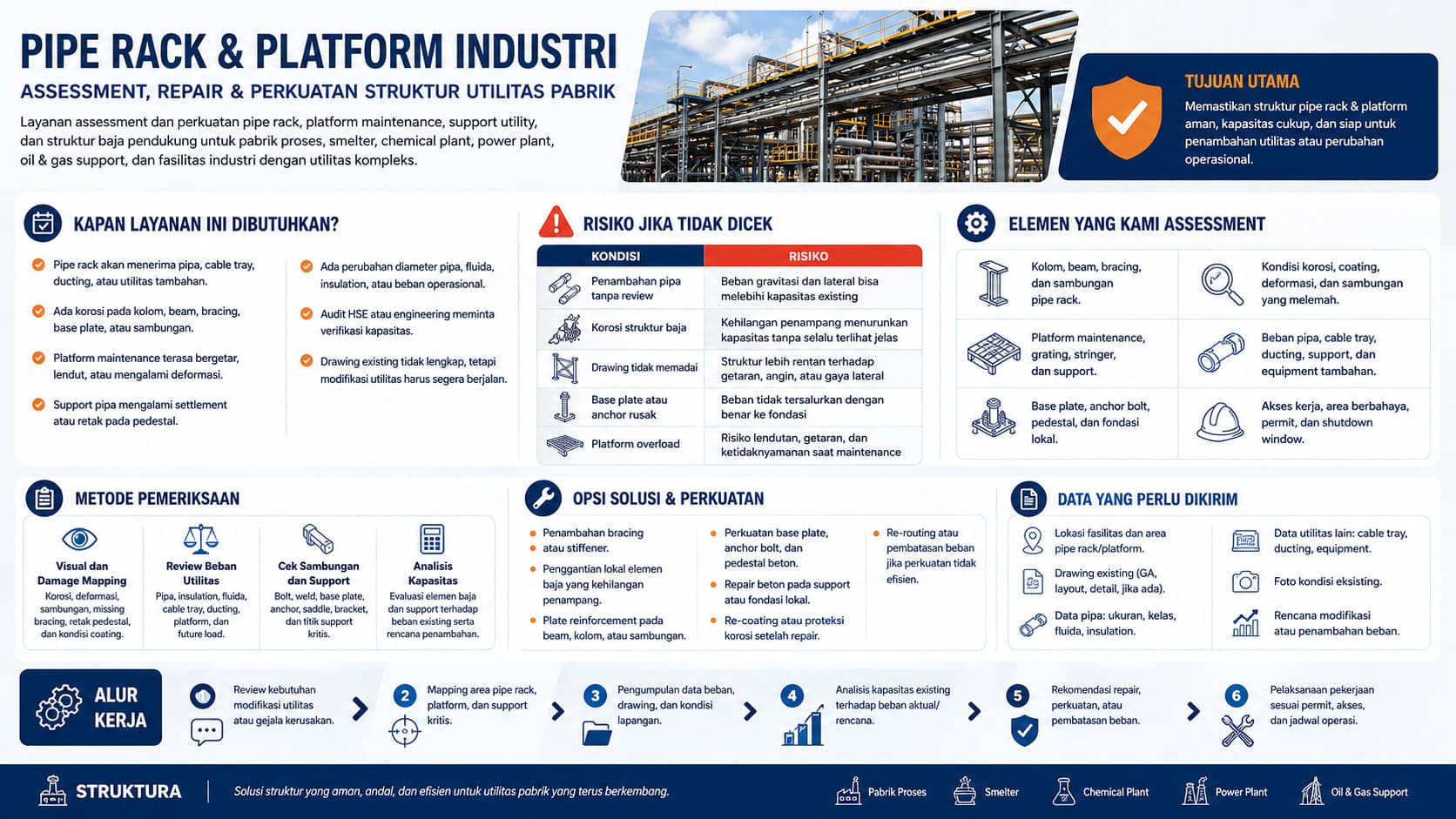

Pipe Rack dan Platform Industri Akan Ditambah Beban atau Mulai Korosi?
Pipe rack, platform maintenance, support utility, dan struktur baja pendukung sering berubah selama pabrik beroperasi. Ada pipa baru, cable tray tambahan, ducting, valve platform, akses maintenance, atau equipment kecil yang terus ditambahkan. Jika modifikasi ini tidak direview, beban dan perilaku struktur bisa berubah jauh dari desain awal.
Struktura menyediakan assessment dan perkuatan pipe rack serta platform industri untuk fasilitas proses, smelter, chemical plant, power plant, oil and gas support, dan pabrik dengan utilitas kompleks. Layanan ini membantu tim engineering menentukan apakah struktur existing masih cukup, perlu repair korosi, perlu bracing tambahan, atau perlu perkuatan sebelum ekspansi utilitas.
Kapan Layanan Ini Dibutuhkan?
- Pipe rack akan menerima pipa, cable tray, ducting, atau utilitas tambahan.
- Ada korosi pada kolom, beam, bracing, base plate, atau sambungan.
- Platform maintenance terasa bergetar, lendut, atau mengalami deformasi.
- Support pipa mengalami settlement atau retak pada pedestal.
- Ada perubahan diameter pipa, fluida, insulation, atau beban operasional.
- Audit HSE atau engineering meminta verifikasi kapasitas.
- Drawing existing tidak lengkap, tetapi modifikasi utilitas harus segera berjalan.
Risiko Jika Modifikasi Utilitas Tidak Dicek
Pipe rack jarang menjadi fokus sampai ada deformasi, korosi berat, atau sambungan bermasalah. Padahal struktur ini sering berada di area kritis pabrik dan menopang utilitas yang penting untuk produksi.
| Kondisi | Risiko |
|---|---|
| Penambahan pipa tanpa review | Beban gravitasi dan lateral bisa melebihi kapasitas existing |
| Korosi struktur baja | Kehilangan penampang menurunkan kapasitas tanpa selalu terlihat jelas |
| Bracing tidak memadai | Struktur lebih rentan terhadap getaran, angin, atau gaya lateral |
| Base plate atau anchor rusak | Beban tidak tersalurkan dengan benar ke fondasi |
| Platform overload | Risiko lendutan, getaran, dan ketidaknyamanan saat maintenance |
Elemen yang Kami Assessment
- Kolom, beam, bracing, dan sambungan pipe rack.
- Platform maintenance, grating, stringer, dan support.
- Base plate, anchor bolt, pedestal, dan fondasi lokal.
- Kondisi korosi, coating, deformasi, dan sambungan yang melemah.
- Beban pipa, cable tray, ducting, support, dan equipment tambahan.
- Akses kerja, area berbahaya, permit, dan shutdown window.
Metode Pemeriksaan
Pemeriksaan disusun sesuai kompleksitas fasilitas. Untuk area proses aktif, keselamatan dan akses menjadi bagian penting dari rencana assessment.
Visual dan Damage Mapping
Korosi, deformasi, sambungan, missing bracing, retak pedestal, dan kondisi coating.
Review Beban Utilitas
Pipa, insulation, fluida, cable tray, ducting, platform, dan future load.
Cek Sambungan dan Support
Bolt, weld, base plate, anchor, saddle, bracket, dan titik support kritis.
Analisis Kapasitas
Evaluasi elemen baja dan support terhadap beban existing serta rencana penambahan.
Opsi Solusi dan Perkuatan
Solusi pipe rack harus mempertimbangkan operasi pabrik, akses kerja, risiko panas/kimia, dan proteksi korosi. Opsi yang mungkin digunakan:
- Penambahan bracing atau stiffener pada struktur baja.
- Penggantian lokal elemen baja yang kehilangan penampang.
- Plate reinforcement pada beam, kolom, atau sambungan.
- Perkuatan base plate, anchor bolt, dan pedestal beton.
- Repair beton pada support atau fondasi lokal.
- Re-coating atau proteksi korosi setelah repair.
- Re-routing atau pembatasan beban jika perkuatan tidak efisien.
Alur Kerja
- Review kebutuhan modifikasi utilitas atau gejala kerusakan.
- Mapping area pipe rack, platform, dan support kritis.
- Pengumpulan data beban, drawing, dan kondisi lapangan.
- Analisis kapasitas existing terhadap beban aktual/rencana.
- Rekomendasi repair, perkuatan, atau pembatasan beban.
- Pelaksanaan pekerjaan sesuai permit, akses, dan jadwal operasi.
Data yang Perlu Dikirim
- Lokasi fasilitas dan area pipe rack/platform.
- Foto struktur, sambungan, bracing, korosi, dan pedestal.
- Drawing pipe rack atau layout utilitas jika ada.
- Jenis pipa/utilitas yang ditopang dan rencana penambahan.
- Informasi area panas, kimia, atau akses terbatas.
- Target jadwal modifikasi atau shutdown window.
FAQ
Apakah pipe rack perlu dicek jika hanya menambah cable tray?
Tergantung beban dan kondisi existing. Cable tray terlihat ringan, tetapi penambahan bertahap selama bertahun-tahun bisa menjadi signifikan, terutama jika struktur sudah korosi.
Apakah perkuatan bisa dilakukan tanpa menghentikan plant?
Assessment sering bisa dilakukan tanpa shutdown total. Eksekusi perkuatan tergantung lokasi, izin kerja panas, akses lifting, dan risiko terhadap utilitas aktif.
Apakah Struktura menangani struktur baja dan beton sekaligus?
Ya. Pipe rack sering melibatkan struktur baja, pedestal beton, anchor, dan fondasi lokal. Assessment perlu melihat jalur beban secara utuh.
Kalau drawing tidak lengkap, apa yang perlu disiapkan?
Foto, ukuran perkiraan, jenis utilitas, lokasi support, dan rencana penambahan sudah cukup untuk diskusi awal. Data lapangan dapat dilengkapi saat assessment.
Review Pipe Rack Sebelum Beban Bertambah
Kirim foto pipe rack, area korosi, jenis utilitas, lokasi fasilitas, dan rencana penambahan beban. Kami bantu petakan kebutuhan assessment dan perkuatan.
Konsultasi Pipe Rack
