Honeycomb Beton: Penyebab Beton Keropos dan Dampaknya terhadap Struktur

Honeycomb beton adalah cacat berupa rongga di antara agregat kasar karena bagian mortar tidak mengisi ruang tersebut dengan baik saat pengecoran. Permukaannya dapat tampak kasar, berbatu, dan berlubang seperti sarang lebah. Di lapangan, kondisi ini sering disebut beton keropos.

Honeycomb biasanya baru terlihat setelah bekisting dibuka. Pada bangunan existing, cacat pengecoran lama dapat ditemukan ketika finishing atau repair terdahulu dibuka. Pertanyaan yang perlu dijawab adalah seberapa jauh rongga masuk ke beton, apakah melibatkan tulangan, dan bagaimana pengaruhnya terhadap fungsi elemen tersebut.

Informasi itu menentukan apakah pekerjaan cukup berupa repair lokal, membutuhkan investigasi tambahan, atau perlu evaluasi struktur yang lebih luas sebelum bangunan menerima beban berikutnya.

Apa Itu Honeycomb dan Bagaimana Membedakannya dari Cacat Lain?

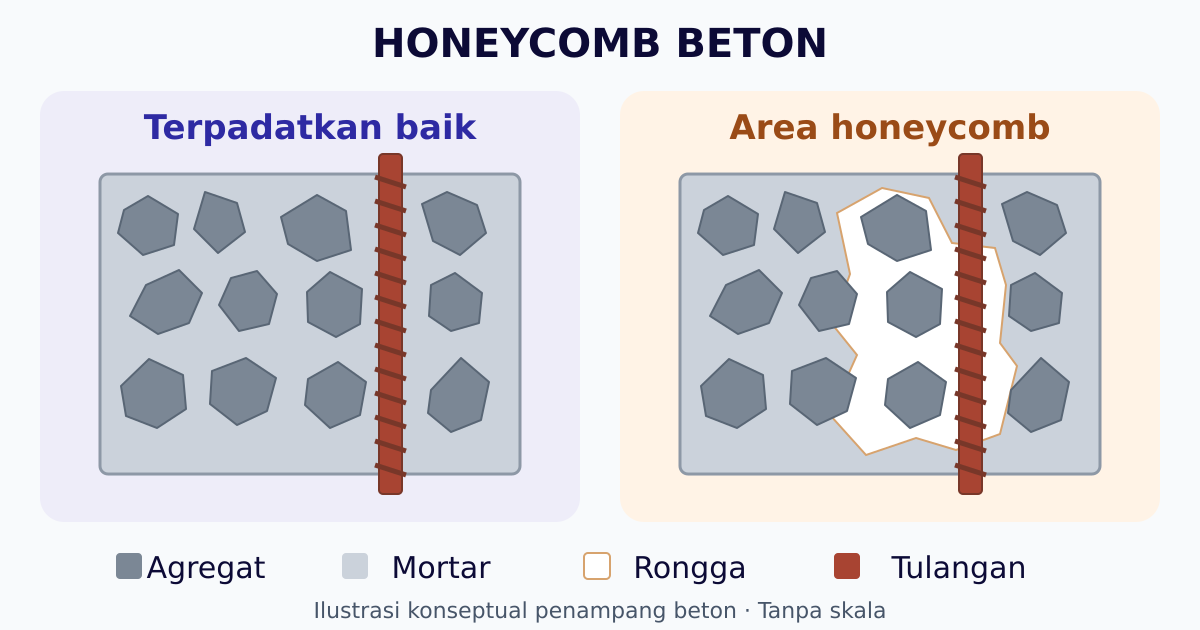

Pada beton yang terkonsolidasi dengan baik, mortar (bagian campuran semen, pasir, dan air) mengisi ruang di antara agregat dan di sekitar tulangan. Konsolidasi atau pemadatan membantu mengeluarkan udara yang terperangkap dan membuat campuran mengisi bentuk elemen. Ketika proses ini tidak memadai, sebagian ruang dapat tertinggal sebagai rongga yang saling berhubungan.

Istilah beton keropos juga kadang dipakai untuk beton yang rapuh atau mengalami kerusakan setelah bertahun-tahun. Penyebab dan penanganannya perlu dibedakan dari honeycomb yang terbentuk saat pengecoran.

Ciri di atas merupakan petunjuk pemeriksaan awal. Foto permukaan belum memperlihatkan kedalaman rongga, kondisi seluruh tulangan, atau kapasitas elemen.

Penyebab Beton Keropos Saat Pengecoran

Honeycomb dapat terbentuk karena beberapa faktor yang bekerja bersama. Pemeriksaan penyebab perlu melihat campuran, geometri elemen, susunan tulangan, bekisting, dan cara beton ditempatkan.

Kebocoran mortar dan konsolidasi yang kurang merupakan penyebab yang dijelaskan dalam panduan honeycomb TxDOT. Ketika temuan terkumpul pada satu zona pengecoran, catatan pelaksanaan membantu menelusuri kombinasi penyebabnya.

Mengapa Menambah Air atau Memperlama Vibrasi Belum Menjawab Masalah?

Workability perlu dicapai melalui campuran dan pengendalian yang sesuai spesifikasi. Penambahan air tanpa kontrol dapat mengubah sifat beton. Demikian pula, pemadatan membutuhkan metode dan jangkauan yang tepat; durasi lebih lama pada satu titik belum memastikan bagian lain terisi dengan baik.

Metode konsolidasi mengikuti jenis campurannya. Beton konvensional dan self-consolidating concrete (SCC) memiliki kebutuhan berbeda. SCC dirancang untuk mengalir dan terkonsolidasi tanpa vibrasi tambahan, dengan persyaratan campuran serta penempatan yang sesuai. Kesesuaian metode ini dibahas dalam penjelasan konsolidasi beton ACI.

Curing membantu beton mengembangkan sifatnya setelah ditempatkan dengan baik. Rongga honeycomb yang sudah terbentuk pada beton mengeras memerlukan pemeriksaan dan penanganan tersendiri.

Dampak Honeycomb terhadap Struktur Bangunan

Pengaruh honeycomb bergantung pada bagian struktur yang terkena, luas dan kedalamannya, serta fungsi beton dan tulangan di lokasi tersebut. Empat aspek berikut perlu dilihat bersama.

1. Penampang Efektif dan Kapasitas Elemen

Rongga mengurangi bagian beton yang efektif menerima serta meneruskan gaya. Pada kolom, balok, dinding struktural, atau pelat, pemeriksaan perlu menghubungkan lokasi cacat dengan tuntutan tekan, lentur, geser, maupun transfer gaya pada tumpuannya.

Sebagai contoh ilustratif, cacat terbatas pada lapisan permukaan memiliki konteks berbeda dari rongga yang masuk ke inti kolom atau berada di sekitar tumpuan balok. Dampaknya perlu dihitung berdasarkan geometri, kondisi material, tulangan, serta beban. Persentase penurunan kapasitas tidak dapat ditetapkan hanya dari luas keropos yang terlihat pada foto.

2. Lekatan dan Penyaluran Gaya Tulangan

Beton bertulang bekerja melalui interaksi beton dan baja tulangan. Rongga di sekitar batang dapat mengurangi kontak serta memengaruhi mekanisme lekatan, yaitu transfer gaya antara tulangan dan beton.

Karena itu, honeycomb di daerah penyaluran atau sambungan lewatan tulangan, joint balok-kolom, maupun area angkur perlu mendapat perhatian sesuai fungsi detailnya. Kehadiran tulangan di dalam elemen tetap perlu disertai beton dan detail yang memadai untuk meneruskan gaya.

3. Perlindungan Tulangan dan Durabilitas

Honeycomb yang masuk ke selimut beton dapat mengurangi perlindungan lokal terhadap tulangan. Rongga yang terhubung ke permukaan juga dapat menyediakan jalur masuk air atau zat agresif. Pada lingkungan yang mendukung korosi, kondisi tersebut meningkatkan kebutuhan pemeriksaan dan proteksi.

Hubungan antara kedalaman honeycomb dan berkurangnya perlindungan selimut dijelaskan oleh Concrete Society. Adanya rongga perlu dibaca bersama kondisi paparan dan tulangan; korosi tidak ditetapkan hanya dari keberadaan honeycomb.

4. Kontinuitas Jalur Penyaluran Beban

Kerusakan pada satu elemen perlu dilihat hubungannya dengan tumpuan, sambungan, dan bagian struktur lain. Honeycomb di lokasi yang menerima reaksi balok, misalnya, memerlukan pemeriksaan transfer gaya setempat serta kondisi elemen penerimanya.

Prinsip ini berkaitan dengan load path atau jalur penyaluran beban struktur: penilaian mengikuti rangkaian elemen yang menerima dan meneruskan beban. Perbaikan permukaan perlu memiliki tujuan teknis yang jelas dalam rangkaian tersebut.

Apa yang Menentukan Tingkat Keseriusan Honeycomb?

Penilaian perlu mencakup:

• Lokasi dan fungsi elemen: kolom, balok, pelat, dinding, tumpuan, joint, atau area angkur.
• Luas serta kedalaman: sebaran cacat dan apakah rongga berlanjut melewati permukaan.
• Keterlibatan tulangan: kondisi di sekitar batang, daerah penyaluran, sambungan, atau tendon pada beton prategang.
• Beban dan tahap pekerjaan: elemen sudah beroperasi, masih ditumpu sementara, atau akan menerima beban tambahan.
• Kondisi lain: retak, deformasi, rembesan, korosi, serta riwayat repair yang dapat memengaruhi interpretasi.

Tidak ada satu batas kedalaman yang otomatis menentukan semua kasus aman, harus diinjeksi, atau harus dibongkar. Cacat yang tampak kecil di lokasi kritis dapat membutuhkan evaluasi berbeda dari cacat permukaan yang lebih luas pada lokasi lain. Kesimpulan perlu menyebutkan area yang diperiksa, data yang tersedia, dan asumsi evaluasinya.

Bagaimana Honeycomb Diperiksa Sebelum Ditutup?

Dokumentasi awal sebaiknya dibuat sebelum finishing atau repair menutupi area cacat. Foto keseluruhan dan detail dengan skala, kode elemen, lantai, serta posisi terhadap tumpuan membantu engineer membaca konteksnya. Untuk pekerjaan baru, sertakan tanggal atau zona pengecoran, catatan campuran, kondisi bekisting, dan temuan saat pembongkaran bekisting bila tersedia.

Pemeriksaan kemudian dapat mencakup tiga langkah:

1. Pemetaan dan review dokumen. Cocokkan area cacat dengan gambar, dimensi, susunan tulangan, fungsi elemen, serta riwayat pekerjaan.
2. Verifikasi batas dan kedalaman. Engineer menetapkan kebutuhan pembukaan lokal atau investigasi lain agar beton yang tidak utuh serta kondisi di sekitar tulangan dapat dikenali. Pada beton prategang, lokasi strand atau tendon dan rencana pembukaan perlu dikaji terlebih dahulu.
3. Pengujian dan analisis terarah. Pilih metode berdasarkan data yang belum tersedia, kemudian hubungkan hasilnya dengan pemeriksaan kapasitas dan tujuan repair.

UPV Test beton dapat membantu membandingkan keseragaman dan membaca indikasi diskontinuitas pada lintasan uji. Kedalaman serta bentuk semua rongga, terutama di sekitar tulangan rapat, tetap memerlukan verifikasi yang sesuai. Nilai pulse velocity juga perlu ditafsirkan bersama konfigurasi pengukuran, kelembapan, geometri, dan pengaruh tulangan.

Melalui assessment dan audit struktur, kebutuhan pengujian dapat disusun sebagai bagian dari evaluasi. Hasil akhirnya perlu menjelaskan batas area cacat, pengaruh terhadap elemen, kebutuhan penanganan, dan cara memeriksa hasil perbaikan.

Pilihan Penanganan Honeycomb Secara Ringkas

Metode repair dipilih setelah batas cacat dan kebutuhan elemen dipahami. Beton yang tidak utuh perlu ditangani dengan persiapan substrat serta perlakuan tulangan yang direncanakan, kemudian menggunakan material yang kompatibel dengan kondisi dan geometri pekerjaan.

• Repair mortar dapat dipertimbangkan untuk kerusakan lokal yang dapat dijangkau dan disiapkan sesuai persyaratan material.
• Perbaikan dengan bekisting dan material flowable atau microconcrete dapat dipertimbangkan untuk geometri atau volume tertentu, dengan pengisian, pemadatan, dan curing sesuai desain repair.
• Grouting dapat dipertimbangkan pada rongga yang jalur pengisian, kondisi beton sekitarnya, dan keberhasilan pengisiannya dapat dikendalikan serta diverifikasi.

Kebutuhan perkuatan atau penggantian elemen ditentukan melalui evaluasi struktur. Kuat tekan material repair yang tinggi saja belum membuktikan lekatan, kontinuitas, atau kapasitas elemen telah terpenuhi. Rencana pemeriksaan hasil perlu mengikuti tujuan perbaikannya.

Untuk perbedaan fungsi material injeksi, lihat panduan epoxy, PU, dan cement grout. Untuk kebutuhan pelaksanaan yang telah ditetapkan melalui evaluasi, lihat layanan perbaikan dan perkuatan struktur.

Pencegahan Honeycomb pada Pekerjaan Berikutnya

Pencegahan dimulai sebelum beton datang: periksa kerapatan bekisting, detail tulangan, ukuran agregat, jalur penempatan, akses alat, serta kesesuaian campuran dan metode konsolidasi. Area tulangan rapat atau bentuk elemen yang sempit perlu masuk ke rencana kerja sejak awal.

Saat pengecoran, kendalikan penerimaan beton, penempatan bertahap, pemadatan sesuai campuran, dan potensi kebocoran mortar. Setelah bekisting dibuka, dokumentasikan temuan sebelum dirapikan. Catatan ini membantu memperbaiki proses pada pengecoran berikutnya sekaligus mempertahankan informasi untuk penilaian cacat yang sudah terjadi.

FAQ tentang Honeycomb Beton

Apa yang dimaksud dengan honeycomb beton?

Honeycomb beton adalah cacat berupa rongga di antara agregat kasar karena mortar tidak mengisi ruang tersebut dengan baik saat pengecoran. Permukaannya dapat tampak kasar, berbatu, dan berlubang seperti sarang lebah.

Apakah beton keropos selalu berbahaya bagi struktur?

Tingkat pengaruhnya bergantung pada lokasi, luas, kedalaman, keterlibatan tulangan, kondisi material, dan beban. Cacat permukaan dan rongga yang masuk ke bagian kritis elemen memerlukan evaluasi berbeda. Keamanan struktur perlu dinilai melalui pemeriksaan dan analisis yang sesuai.

Apakah honeycomb cukup ditutup dengan plester?

Plester dapat merapikan tampilan, tetapi penutupan permukaan saja belum menjawab kondisi rongga atau kebutuhan repair. Batas cacat, kondisi tulangan, dan fungsi elemen perlu diperiksa sebelum menentukan material serta metode perbaikan.

Bagaimana menentukan kedalaman honeycomb beton?

Kedalaman ditentukan melalui pemeriksaan yang direncanakan engineer, termasuk verifikasi lokal atau metode investigasi yang sesuai. UPV dapat membantu membaca indikasi diskontinuitas, tetapi satu nilai pengukuran belum memetakan seluruh rongga atau menentukan kapasitas struktur.
